Фрееспоол поршень и беарингс — HITACHI DX75

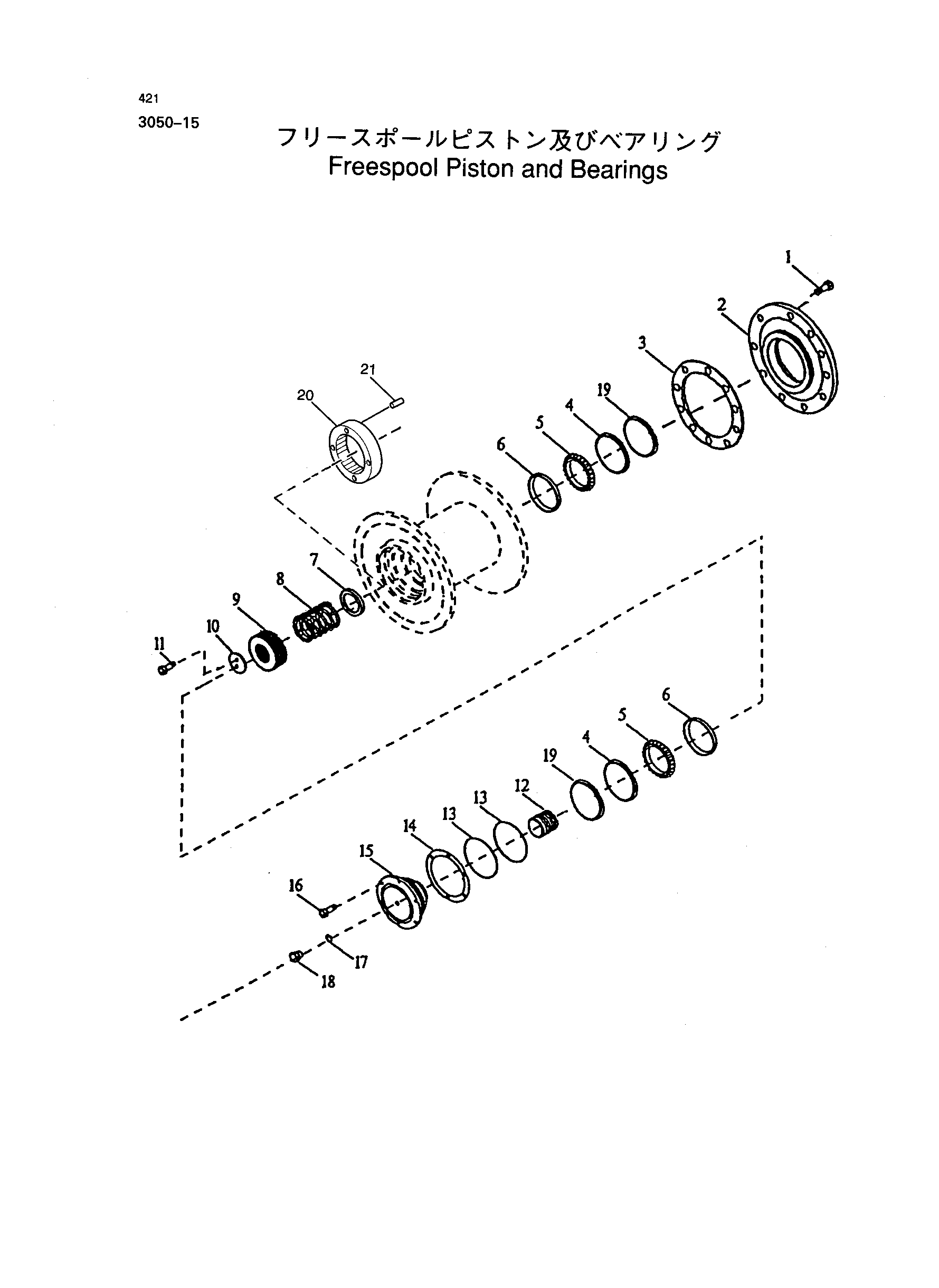

Заводская схема «Фрееспоол поршень и беарингс» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7662 | Винт | 10 |
| 2 | T142170 | Куилл | 1 |
| T84697 | Втулка | 1 | |
| 3 | T84699 | Прокладка | 1 |
| 4 | AT157171 | Уплотнение | 2 |
| 4 | AT173348 | Уплотнение | 2 |
| 5 | JD8915 | Подшипник. коне | 2 |
| 6 | JD8245 | Подшипник. чашка | 2 |
| 7 | T131313 | Шайба | 1 |
| 8 | T132805 | Пружина | 1 |
| 9 | AT139629 | Шестерня | 1 |
| 10 | T131317 | Шайба | 1 |
| 11 | 19M7662 | Винт | 2 |
| 12 | T131318 | Поршень | 1 |
| 13 | T41326 | Кольцо | 2 |
| 14 | R35501 | Регулировочная шайба: 0.0762 | 1 |
| *14 | R35502 | Регулировочная шайба: 0.127 | 1 |
| *14 | R35503 | Регулировочная шайба: 0.254 | 1 |
| 15 | T142169 | Куилл | 1 |
| T84697 | Втулка | 1 | |
| 16 | 19M7662 | Винт | 6 |
| 17 | R26448 | Уплотнительное кольцо | 1 |
| 18 | R27218 | Штуцер пробка | 1 |
| 19 | T142269 | В-ринг уплотнение | 2 |
| *20 | T84696 | Шестерня | 1 |
| *21 | U42011 | Палец довел | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
