Платформ и опора — HITACHI DX75

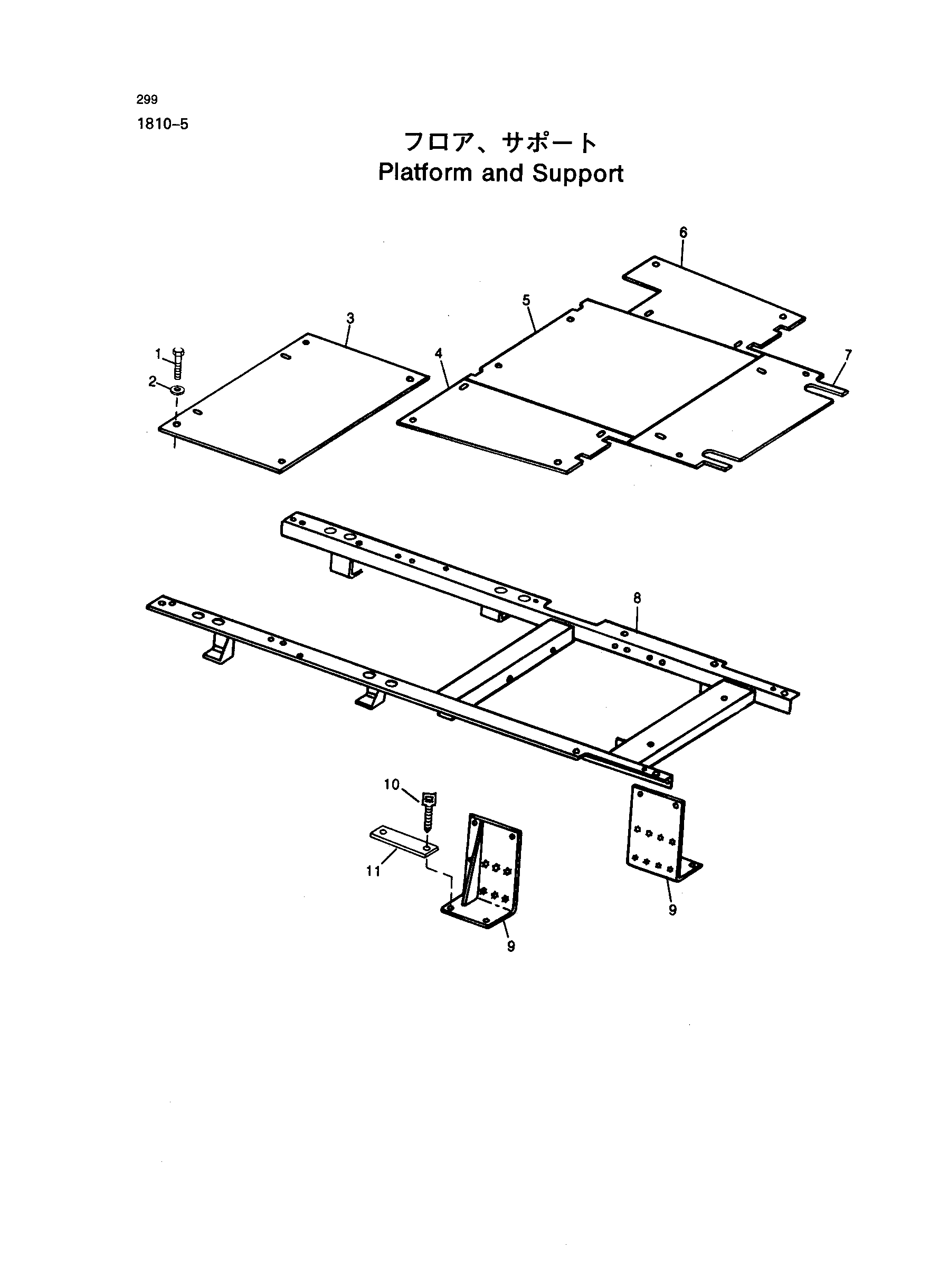

Заводская схема «Платформ и опора» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M7402 | Винт | 1 |
| 2 | 24H1312 | Шайба | 1 |
| 3 | T105018 | Пластина | 1 |
| 3-1 | AT125932 | Платформ | 1 |
| 3-2 | 19M7402 | Винт | 2 |
| 3-3 | 24H1730 | Шайба | 1 |
| 3-4 | 24M7239 | Шайба | 2 |
| 4 | T105168 | Пластина | 1 |
| 4-1 | T105019 | Пластина | 1 |
| 5 | AT135178 | Пластина | 1 |
| 5-1 | AT113691 | Пластина | 1 |
| 5-2 | AT135173 | Пластина | 1 |
| 5-3 | AT135173 | Пластина | 1 |
| 5-4 | T129049 | Пластина | 2 |
| 5-5 | T112554 | Страп | 2 |
| 5-6 | 28H1878 | Проставка | 1 |
| 5-7 | T118403 | Бумпер | 1 |
| 5-8 | 19M7662 | Винт | 5 |
| 5-9 | 24M7096 | Шайба | 1 |
| 6 | T105169 | Пластина | 1 |
| 7 | T121466 | Пластина | 1 |
| 7-1 | 19M7402 | Винт | 2 |
| 7-2 | 21M7238 | Винт | 1 |
| 8-1 | AT132957 | Опора | 1 |
| 8-2 | 19M7550 | Винт | 6 |
| 8-3 | 14M7274 | Гайка | 8 |
| 9 | AT104878 | Передний мост опора | 2 |
| 10 | A49232 | TIE лента | 2 |
| 11 | U42359 | Страп | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
