Двигатель крепление — HITACHI DX75

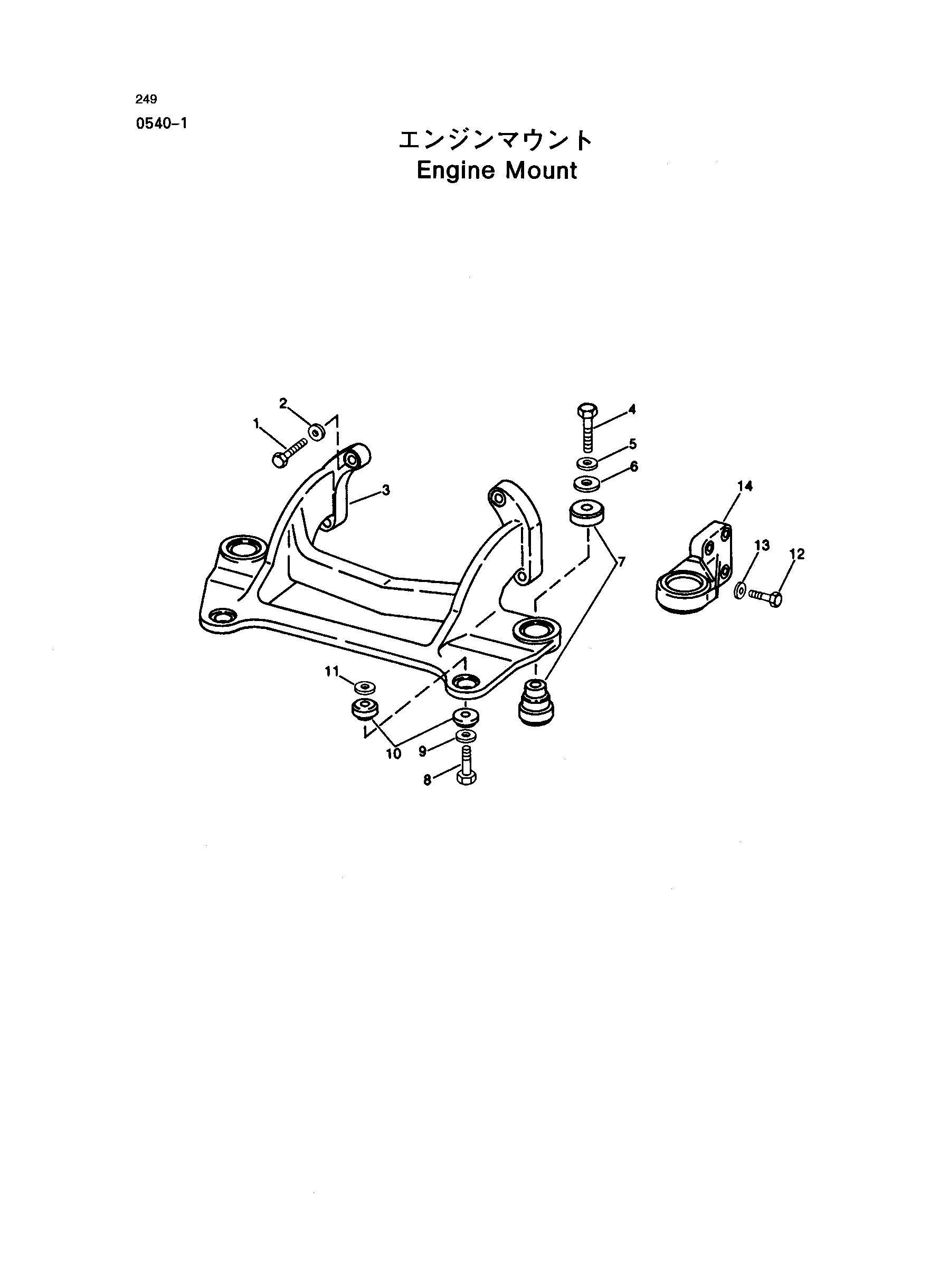

Заводская схема «Двигатель крепление» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *1 | 19H3107 | Винт | 4 |
| *1 | 19H3107 | Винт | 4 |
| *1 | 19M8632 | Винт | 4 |
| *1 | 19M8632 | Винт | 4 |
| 2 | R73290 | Шайба | 4 |
| 3 | T112334 | Опора | 1 |
| 4 | 19H2702 | Винт | 4 |
| 5 | T19572 | Шайба | 4 |
| 6 | T42977 | Шайба | 4 |
| 7 | AT102326 | Виброизолятор | 4 |
| 8 | 19M8348 | Винт | 2 |
| 9 | 24H1346 | Шайба | 4 |
| *10 | AT59650 замена: AT169186 | Виброизолятор | 2 |
| *10 | AT59650 | Виброизолятор | 2 |
| *10 | AT169186 | Виброизолятор | |
| *10 | AT169186 | Виброизолятор | |
| 11 | 24H1270 | Шайба | 2 |
| 12 | 19H2473 | Винт | 8 |
| 13 | 24M7234 | Шайба | 8 |
| 14 | T105073 | Опора | 2 |
| 14-1 | T150798 | Опора R | 1 |
| 14-1 | T150798 | Опора R | 1 |
| 14-2 | T150799 | Опора L | 1 |
| 14-2 | T150799 | Опора L | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
