Наклон, угол и ауксилиарй клапан — HITACHI DX75

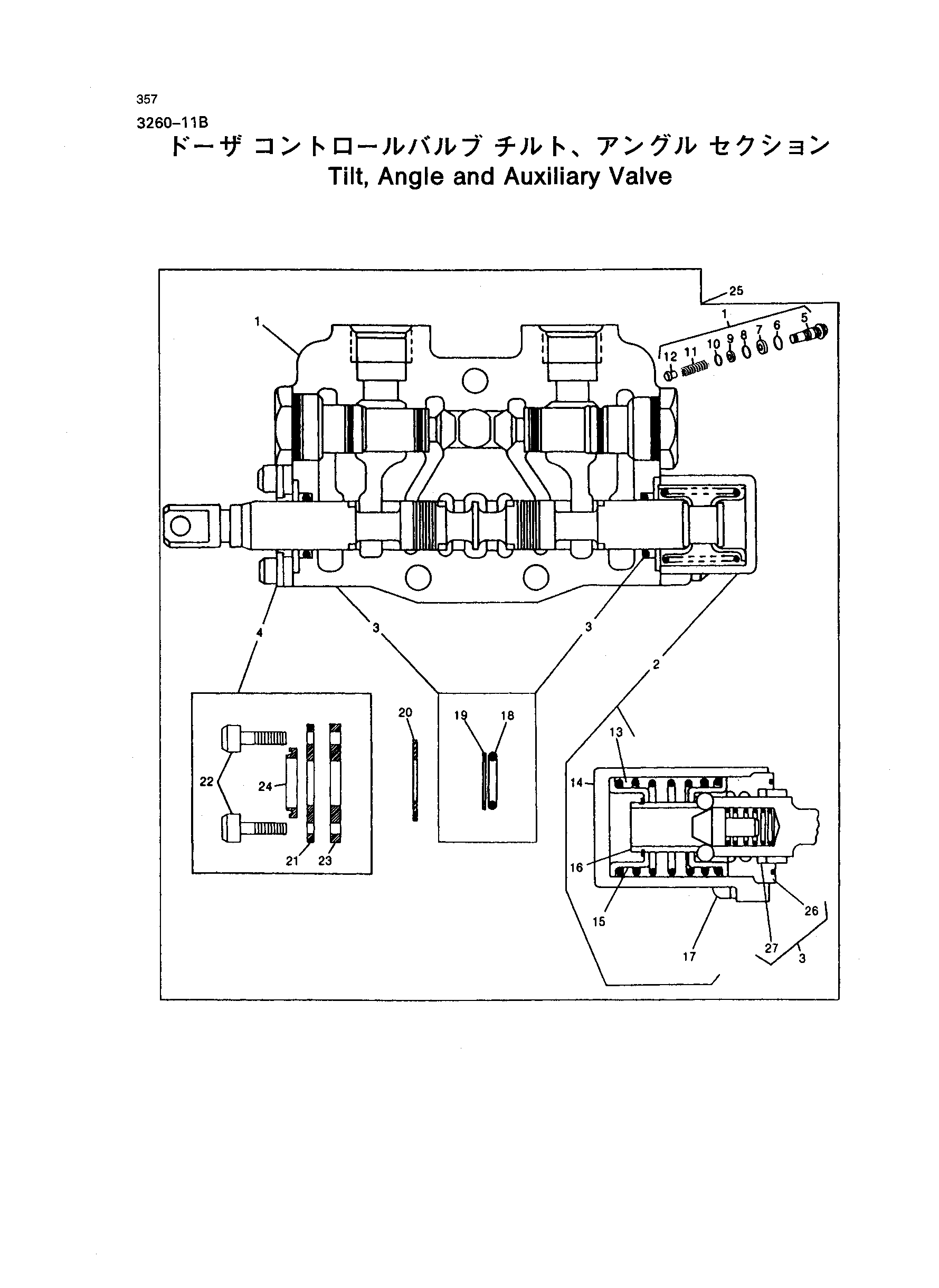

Заводская схема «Наклон, угол и ауксилиарй клапан» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT38197 | Пробка роад обратный | 2 |
| 2 | AT104333 | Клапан | 1 |
| 3 | AT135676 | Комплект уплотнений | 2 |
| 4 | AT135683 | Фиксатор | 1 |
| 6 | W19903 | Уплотнительное кольцо | 3 |
| 7 | T35985 | Опорное кольцо | 2 |
| 8 | Z29304 | Уплотнительное кольцо | 2 |
| 9 | T35984 | Опорное кольцо | 3 |
| 10 | H63283 | Кольцо | 2 |
| 11 | T36012 | Пружина | 2 |
| 12 | U13616 | Тарельчатый клапан | 2 |
| 13 | T105045 | Пружина | 1 |
| 15 | T104788 | Локкинг втулка | 2 |
| 16 | T104789 | Золотник | 1 |
| 17 | T104773 | Болт с головкой | 2 |
| 18 | T127156 | Уплотнительное кольцо | 1 |
| 19 | T104785 | Опорное кольцо | 1 |
| 20 | T104786 | Шайба | 1 |
| 22 | T104773 | Болт с головкой | 2 |
| 25 | AT113598 | Клапан наклон, угол | 1 |
| 26 | U15242 | Уплотнительное кольцо | 1 |
| 27 | T104783 | Уплотнение | 1 |
| 28 | AT160683 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
