Топливный фильтр и топливный линии — HITACHI DX75

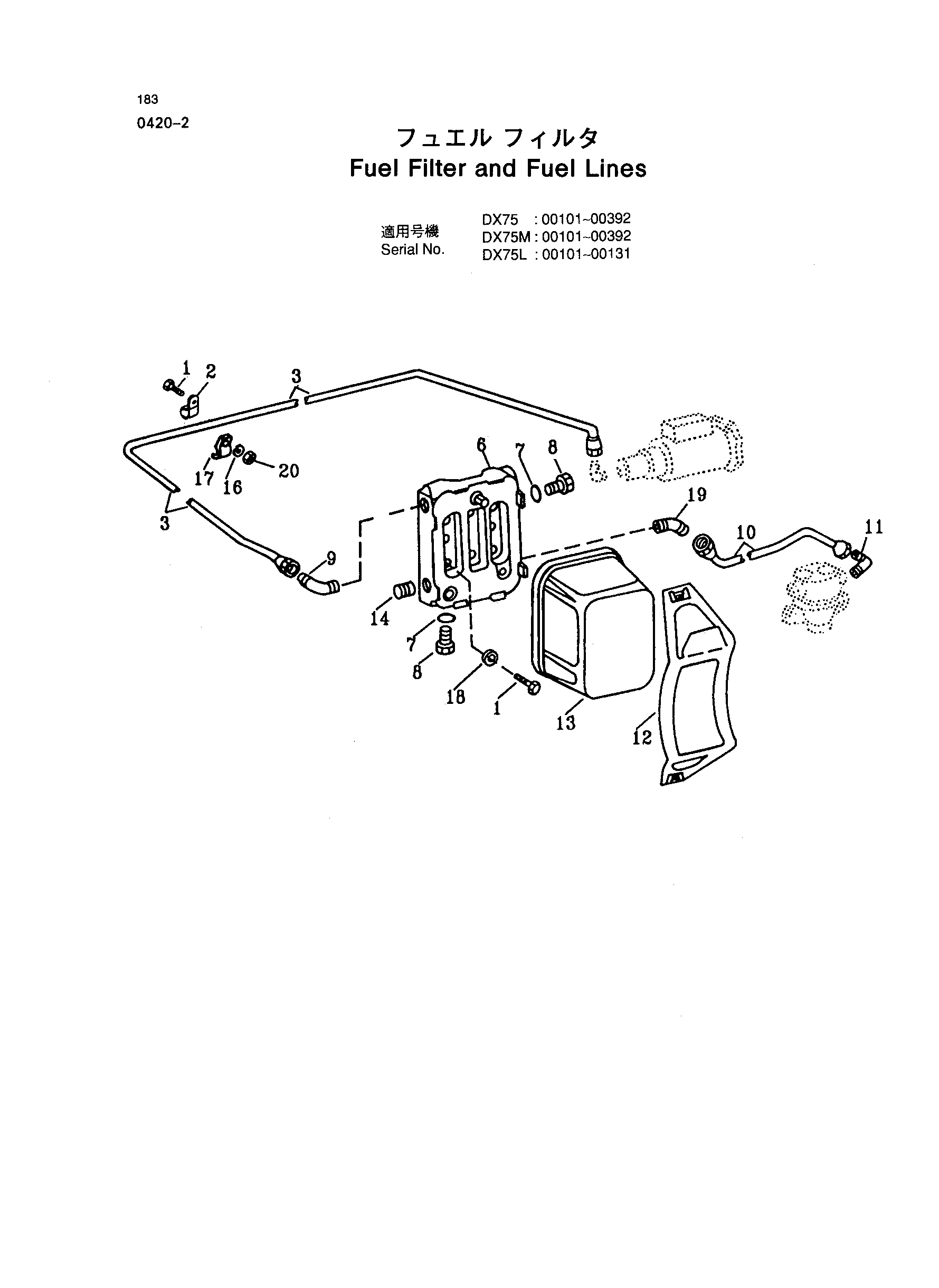

Заводская схема «Топливный фильтр и топливный линии» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19H3239 | Винт | 3 |
| 2 | R109872 | Хомут | 1 |
| 3 | RE42102 | Топливный линия | 1 |
| 6 | AR50040 | Корпус | 1 |
| 7 | R34447 | Шайба | 2 |
| 8 | R48071 | Дренажный пробка | 1 |
| 9 | T24945 | Угловой штуцер | 2 |
| 10 | RE36550 | Линия | 1 |
| 11 | R82131 | Угловой штуцер штуцер | 1 |
| 12 | R66821 | Хомут | 1 |
| 13 | AR50041 | Топливный фильтр | 1 |
| 14 | R104592 | Трубка пробка | 1 |
| 16 | 12H304 | Стопорная шайба | 1 |
| 16 | 24H1303 | Шайба | 1 |
| 17 | T29527 | Хомут | 1 |
| 18 | 24H1304 | Шайба | 2 |
| 19 | R82131 | Угловой штуцер штуцер | 1 |
| 20 | 14H812 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
