Рулевое управление клапан, линкаге и муфта вал — HITACHI DX75

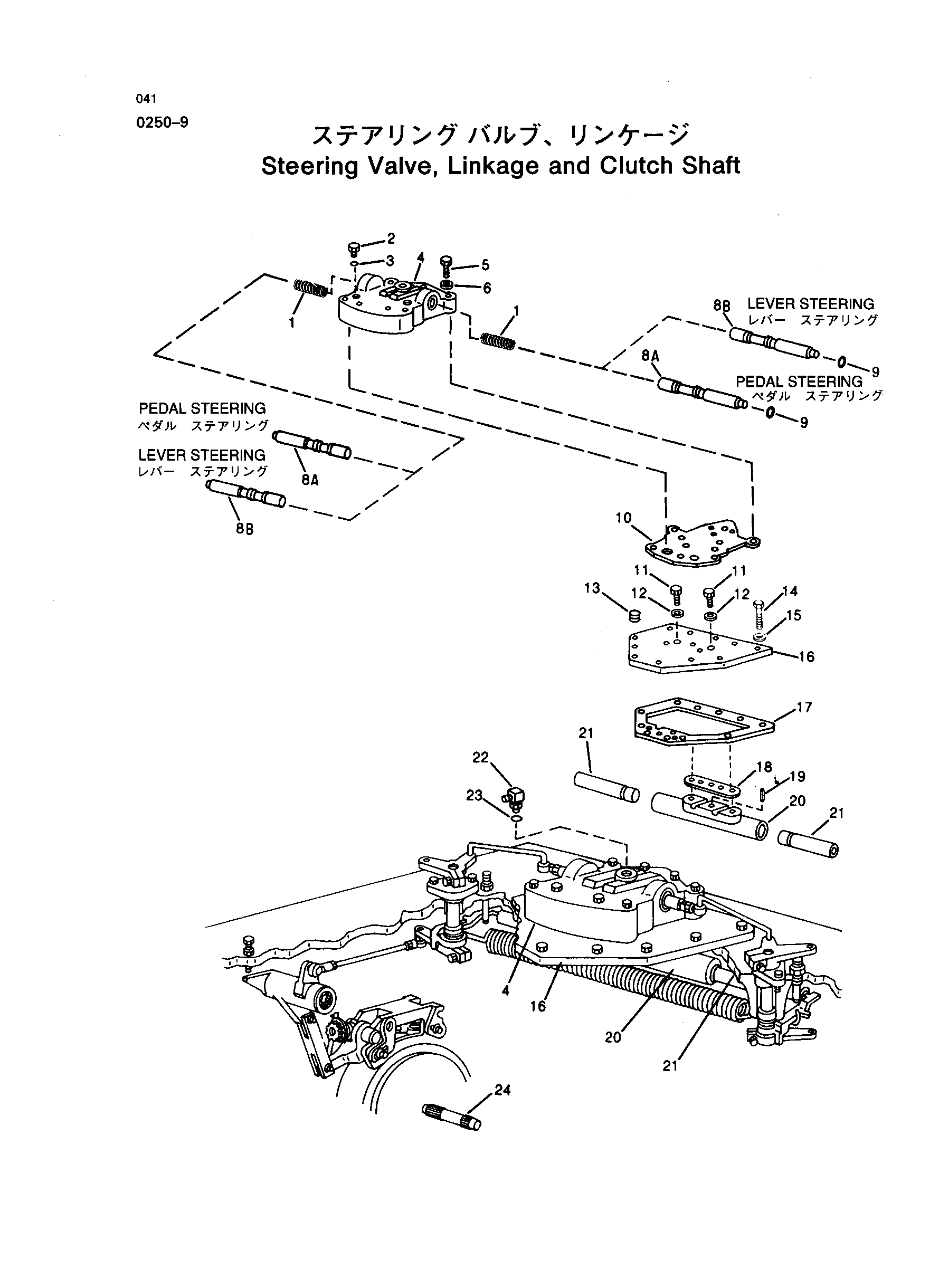

Заводская схема «Рулевое управление клапан, линкаге и муфта вал» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | R51574 | Пружина | 2 |
| 2 | R27218 | Штуцер пробка | 2 |
| 3 | R26448 | Уплотнительное кольцо | 2 |
| 4 | T106827 | Корпус | 1 |
| 5 | 19M7981 | Винт | 9 |
| 6 | 24M7238 | Шайба | 2 |
| 8A | T133158 | Золотник клапан (педаль) | 2 |
| 8B | T126923 | Клапан золотник | 2 |
| 9 | AT12820 | Уплотнение | 2 |
| 10 | T125563 | Прокладка | 1 |
| 11 | 19M7872 | Винт | 2 |
| 12-1 | T105179 | Шайба | 2 |
| 13 | 15H560 | Пробка | 2 |
| 14 | 19M7662 | Винт | 11 |
| 15 | 24M7239 | Шайба | 11 |
| 16 | T106825 | Пластина | 1 |
| 17 | T106826 | Прокладка | 1 |
| 18 | T104980 | Прокладка | 1 |
| 19 | 34M7092 | Пружинный штифт | 1 |
| 20 | T104978 | Гидроцилиндр | 1 |
| 20 | T128332 | Тормоз | 1 |
| 21 | T83353 | Палец * | 1 |
| 21 | T128333 | Палец | 2 |
| 22 | 38H1004 | Угловой штуцер | 1 |
| 23 | T77613 | Уплотнительное кольцо | 1 |
| 24 | T125579 | Вал | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
