Фендерс — HITACHI DX75

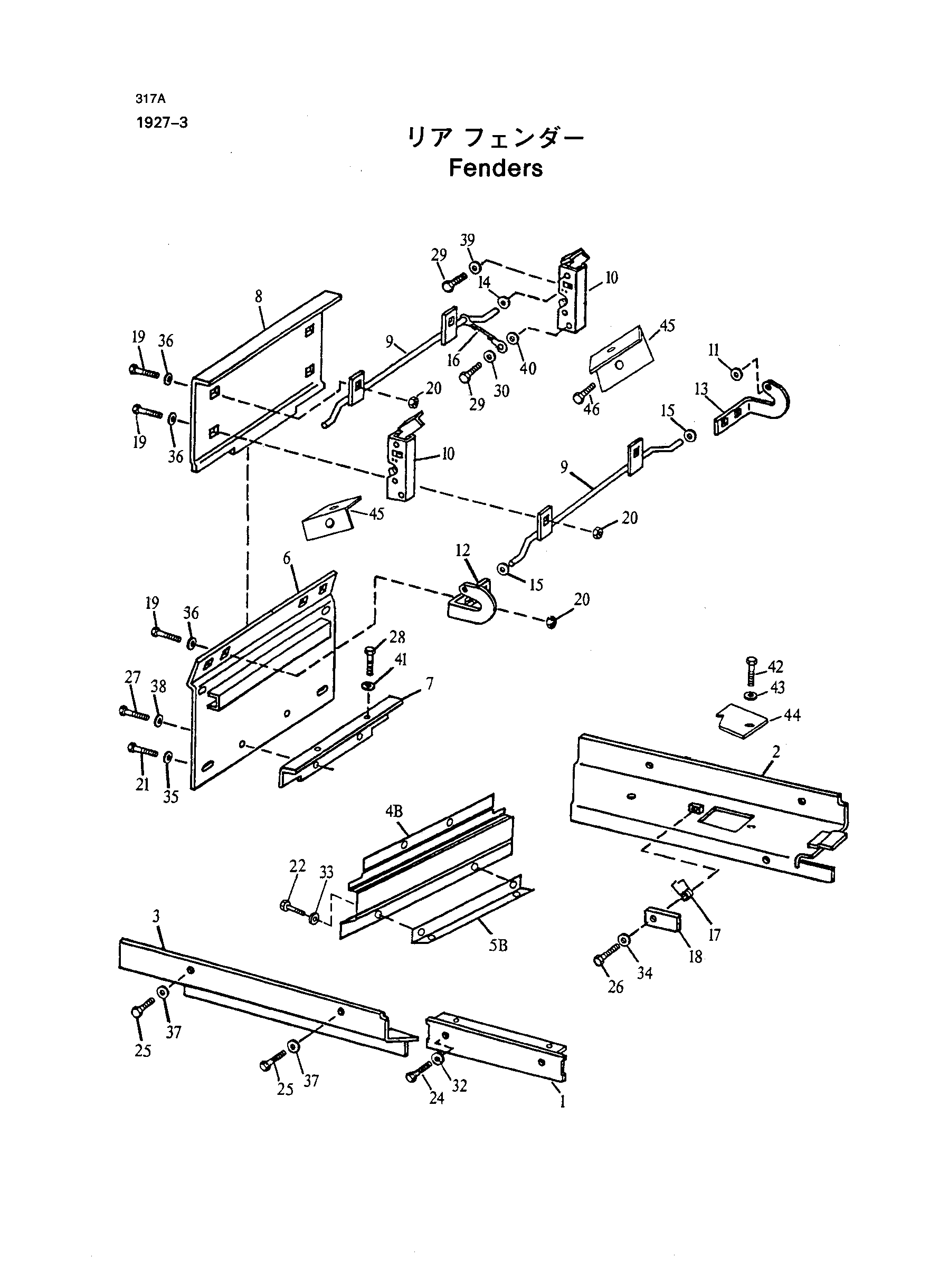

Заводская схема «Фендерс» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT104464 | Крыло (правый) | 1 |
| 1-1 | AT104465 | Крыло (левый) | 1 |
| 2 | AT125947 | Крыло (левый) | 1 |
| 3 | T127769 | Крыло (правый) | 1 |
| 4B | AT134905 | Крыло | 1 |
| 4B | AT134905 | Крыло | 1 |
| 5B | AT112941 | Угол | 1 |
| *5B-1 | U43021 | Бумпер | 2 |
| *5B-1 | U43021 | Бумпер | 2 |
| *6 | AT125931 | Пластина | 1 |
| *6 | AT125931 | Пластина | 1 |
| 6 | T157774 | Пластина | 1 |
| *7 | AT125239 | Опора | 1 |
| *7 | AT125239 | Опора | 1 |
| 8 | AT125930 | Крышка | 1 |
| 9 | AT113428 | Шток | 2 |
| 10 | AT132898 | Защёлка | 1 |
| *11 | R41439 | Уплотнительная втулка | 2 |
| *12 | T112109 | Кронштейн | 1 |
| *13 | T112299 | Кронштейн | 1 |
| *14 | T112127 | Шайба ретаининг | 1 |
| *15 | T112127 | Шайба ретаининг | 2 |
| *16 | T112546 | Трос | 1 |
| *17 | T120882 | Торсион пружина | 1 |
| *18 | T44225 | Страп | 1 |
| *19 | 03M7190 | Болт | 8 |
| *20 | 14M7274 | Гайка | 8 |
| *21 | 19M7402 | Винт | 4 |
| *22 | 19M7402 | Винт | 2 |
| *23 | 19M7402 | Винт | 2 |
| *24 | 19M7402 | Винт | 4 |
| *25 | 19M7402 | Винт | 8 |
| *26 | 19M7402 | Винт | 1 |
| *27 | 19M7402 | Винт | 2 |
| *28 | 19M7402 | Винт | 2 |
| *29 | 19M7874 | Винт | 3 |
| *29-1 | 19M7177 | Винт | 1 |
| *30 | 24H1288 | Шайба | 1 |
| *31 | 24H1730 | Шайба | 2 |
| *32 | 24H1730 | Шайба | 4 |
| *33 | 24H1730 | Шайба | 2 |
| *34 | 24H1730 | Шайба | 1 |
| *35 | 24H1730 | Шайба | 4 |
| *36 | 24H1730 | Шайба | 8 |
| *37 | 24H1730 | Шайба | 8 |
| *38 | 24H1730 | Шайба | 2 |
| *39 | 24M7293 | Шайба | 3 |
| *40 | 28H81 | Шайба | 1 |
| *41 | 24H1730 | Шайба | 2 |
| *42 | 19M7402 | Винт | 2 |
| *43 | 24M7296 | Шайба | 2 |
| *44 | T124002 | Пластина | 1 |
| *45 | T123383 | Угол | 2 |
| *46 | 19M7938 | Винт | 2 |
| *47 | U43021 | Бумпер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
