Решётка и решётка корпус — HITACHI DX75

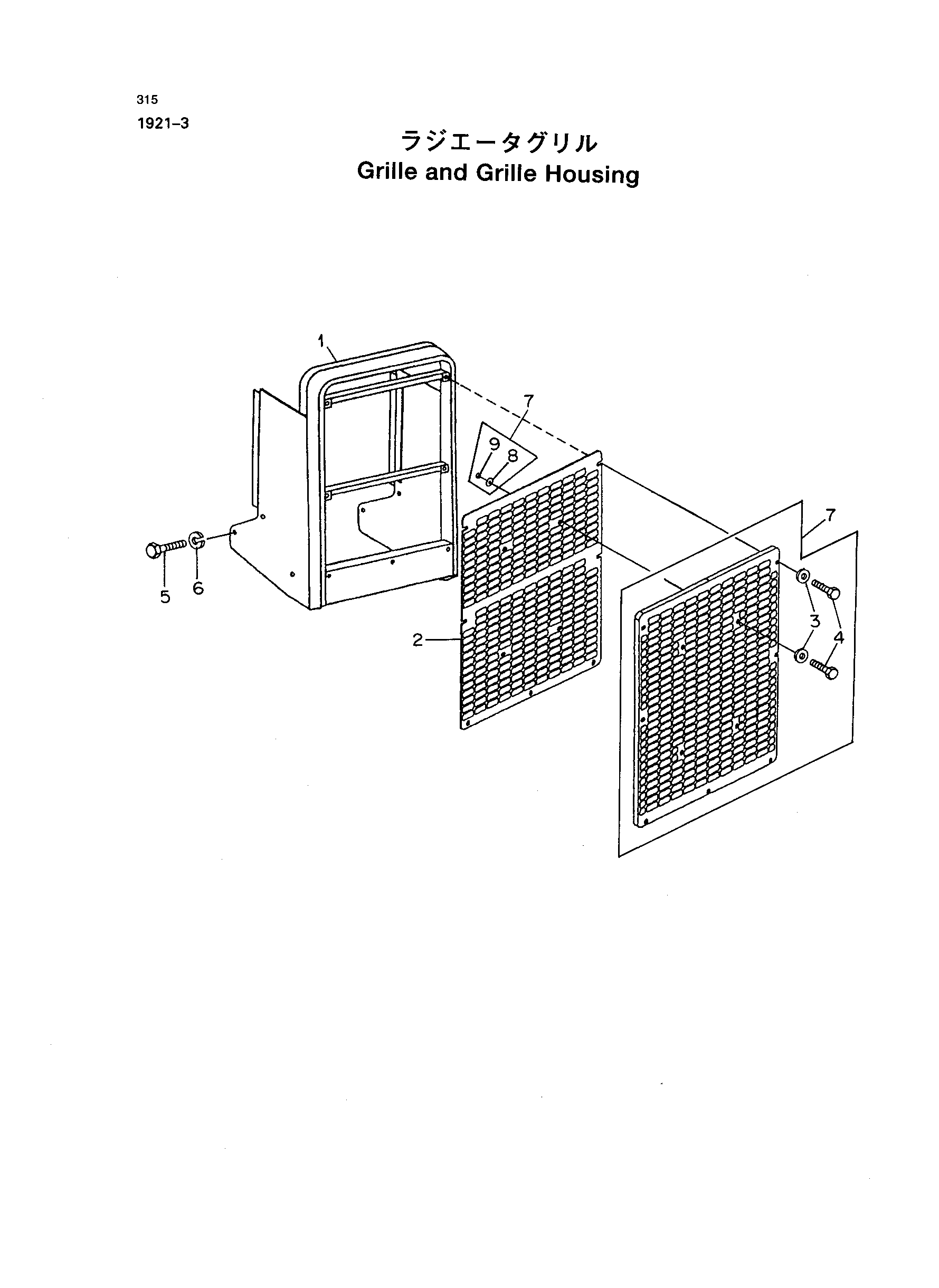

Заводская схема «Решётка и решётка корпус» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | AT150803 | Корпус | 1 |
| 2 | AT135822 замена: T146751 | Экран | 1 |
| 2 | AT135822 замена: 24M7296 | Экран | 1 |
| 2 | AT135822 замена: 19M7658 | Экран | 1 |
| 2 | T146751 | Решётка | 1 |
| 2 | T146751 | Решётка | 1 |
| 2 | AT170007 | Решётка | 1 |
| 2 | AT170007 | Решётка | 1 |
| 3 | 24H1730 | Шайба | 7 |
| 3 | 24M7296 | Шайба | 7 |
| 4 | 19M7402 | Винт | 7 |
| 4 | 19M7658 | Винт | 7 |
| 4 | 19M7658 | Винт | 7 |
| 4 | 19M7658 | Винт | 11 |
| 5 | 19M8029 | Винт | 6 |
| 6 | 24M7241 | Шайба | 6 |
| 7 | AT162819 | Экран | 1 |
| 8 | 24M7296 | Шайба | 8 |
| 9 | 14M7167 | Стопорная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
