Интернал рулевое управление тормоз управление линкаге — HITACHI DX75

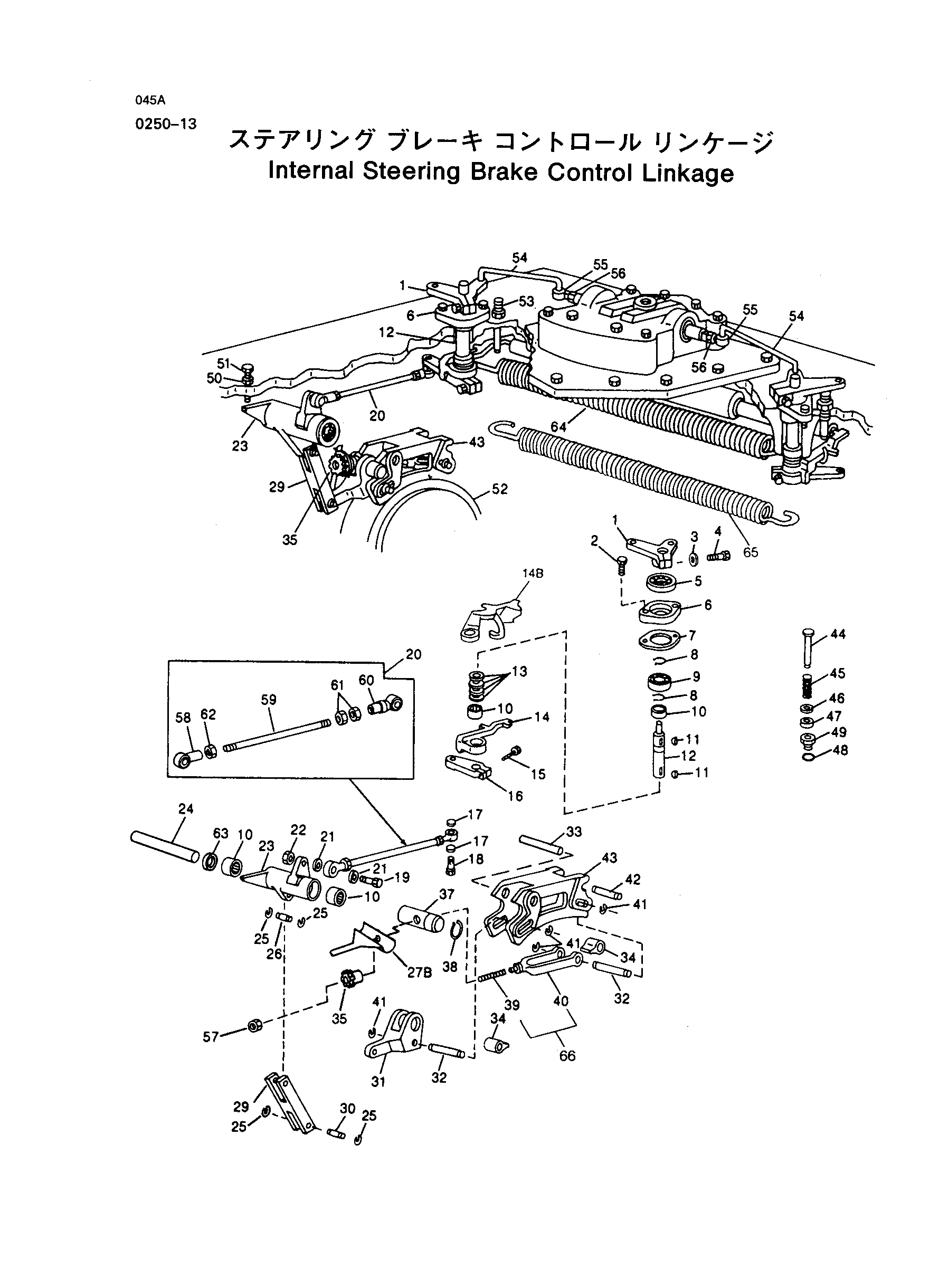

Заводская схема «Интернал рулевое управление тормоз управление линкаге» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T121220 | Рычаг (левый тормоз) | 1 |
| 1-1 | T121221 | Рычаг (правый тормоз) | 1 |
| 2 | 19M7662 | Винт | 4 |
| 3 | 24M7238 | Шайба | 4 |
| 4 | 19M7513 | Винт | 4 |
| 5 | T83343 | Уплотнение | 2 |
| 6 | T104964 | Крышка | 2 |
| 7 | T120861 | Прокладка | 2 |
| 8 | 40M1828 | Кольцо стопорный | 4 |
| 9 | JD7678 | Шариковый подшипник | 2 |
| 10 | AT85677 | Игольчатый подшипник | 8 |
| 11 | T105062 | Вал шпонка | 4 |
| 12 | T112605 | Вал | 2 |
| 13 | 24H1453 | Шайба | 1 |
| 14 | T121162 | Рычаг (левый тормоз) | 1 |
| 14B | T128334 | Беллкранк L | 1 |
| 14B | T128334 | Беллкранк L | 1 |
| 14-1 | T121163 | Рычаг (правый тормоз) | 1 |
| 14B- | T128335 | Беллкранк R | 1 |
| 14B- | T128335 | Беллкранк R | 1 |
| 15 | 19M7513 | Винт | 2 |
| 16 | T121073 | Рычаг | 2 |
| 17 | T127796 | Шайба | 4 |
| 18 | 19H2528 | Винт | 2 |
| 19 | 19H2528 | Винт | 2 |
| 21 | T127796 | Шайба | 4 |
| 22 | 14H856 | Гайка | 2 |
| 23 | T124122 | Рычаг | 1 |
| 23-1 | T124121 | Рычаг | 1 |
| 24 | T104977 | Палец * | 2 |
| 25 | T40187 | Кольцо | 10 |
| 26 | T112212 замена: T41488 | Палец * | 2 |
| 26 | T41488 | Палец | 2 |
| 27B | T127321 замена: T157769 | Фиксатор | 1 |
| *29 | T41484 | Тяга | 2 |
| *30 | T41488 | Палец * | 2 |
| *31 | T104972 | Вилка | 2 |
| *32 | T40188 | Палец * | 4 |
| *33 | T104973 | Палец * | 2 |
| *34 | T41481 | Рычаг | 2 |
| *35 | T41493 | Гайка | 2 |
| *37 | T41479 замена: T150312 | Палец * | 2 |
| *37 | T150312 | Палец | 2 |
| *38 | L1176N | Кольцо стопорный | 2 |
| *39 | T121381 | Шпилька | 2 |
| *40 | T104970 | Вилка | 2 |
| *41 | T40189 | Кольцо стопорный | 8 |
| *42 | T104974 | Палец * | 2 |
| *43 | T121115 | Анкхор | 2 |
| *44 | T120075 | Палец * | 2 |
| *45 | T12274 | Пружина | 2 |
| *46 | 24M7240 | Шайба | 2 |
| *47 | AT85680 | Уплотнение | 2 |
| *48 | U12547 | Уплотнительное кольцо | 2 |
| *49 | T120076 | Гайка | 2 |
| *50 | 14M7276 | Гайка | 2 |
| *51 | 19M8349 | Винт | 2 |
| *52 | AT141619 | Тормоз лента | 2 |
| *53 | T83344 | Пробка | 2 |
| *54 | T105340 | Тяга | 2 |
| *54-1 | 11M7081 | Палец коттер | 2 |
| *55 | M2037T | Болт проушина | 1 |
| *56 | 14H882 | Гайка | 2 |
| *57 | T69760 | Гайка | 2 |
| *58 | T112846 | Шарик соединение | 1 |
| *59 | T120998 | Шпилька | 1 |
| *60 | T112845 | Шарик соединение | 1 |
| *61 | 14H881 | Гайка | 4 |
| *62 | 14H856 | Гайка | 1 |
| *63 | 24H1453 | Шайба | 1 |
| *64 | T104967 | Удлинитель пружина | 1 |
| *65 | T144307 | Удлинитель пружина | 1 |
| *65 | T144307 | Удлинитель пружина | 1 |
| *66 | AT178286 | Вилка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
