Рычаг рулевое управление линкаге — HITACHI DX75

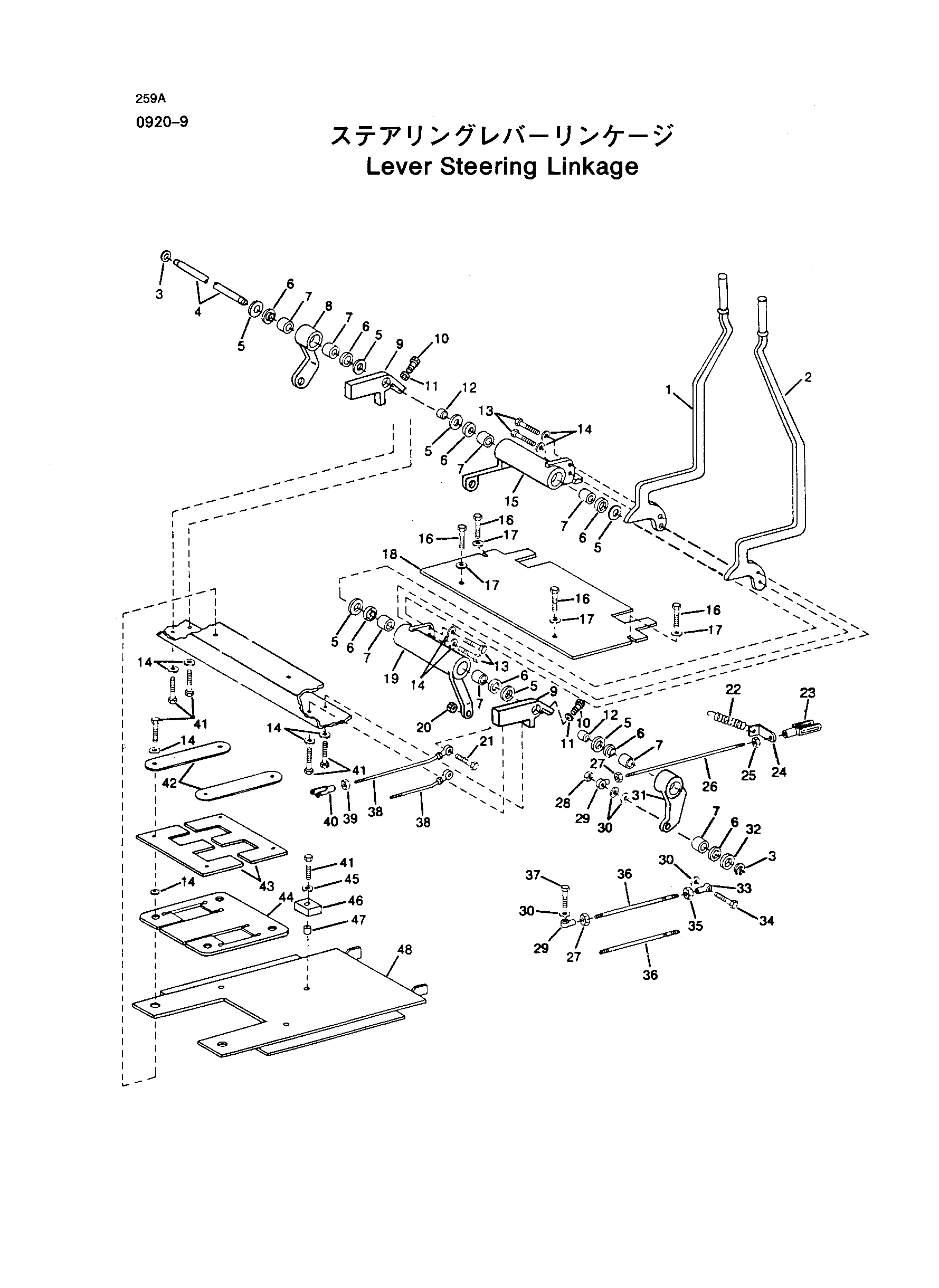

Заводская схема «Рычаг рулевое управление линкаге» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	AT135472	Рычаг	1
2	AT135471	Рычаг	1
3	40M1828	Кольцо стопорный	4
4	T112600	Палец *	1
5	24H1453	Шайба	18
6	T83343	Уплотнение	8
7	AT85677	Игольчатый подшипник	8
8	T131508	Рычаг	1
9	T131504	Опора	2
10	19M7170	Винт	2
11	14M7274	Гайка	2
12	B31301	Втулка	2
13	19M7358	Винт	4
14	24M7239	Шайба	18
15	T131511	HUB	1
16	19M7402	Винт	6
17	24H1730	Шайба	6
18	T121466	Пластина	1
19	T131510	HUB	1
20	14H785	Гайка	2
21	19H3552	Винт	2
22	T119841	Удлинитель пружина	2
23	T118338	Вилка	2
24	R73975	Кронштейн	2
25	14H1063	Гайка	2
26	T121468	Шток	2
27	14H1080	Гайка	2
28	14H1076	Гайка	2
29	AE37072	TIE шток концевой	2
30	12H304	Стопорная шайба	2
31	T131509	Рычаг	1
32	24H1453	Шайба	1
33	AE37859	TIE шток концевой	1
34	19H1726	Винт	2
35	14H1063	Гайка	2
36	T112623	Шпилька	2
37	19H2309	Винт	2
38	AT143362	TIE шток	1
40	P40578	Вилка	2
41	19M7662	Винт	10
42	T112554	Страп	2
43	T129049	Пластина	1
44	T112555	Уплотнение	1
45	24H1783	Шайба	2
46	T118403	Бумпер	1
47	28H1878	Проставка	1
48	AT113691	Пластина	1

Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
