Гидравлический гусеница тенсион механизм натяжения — HITACHI DX75

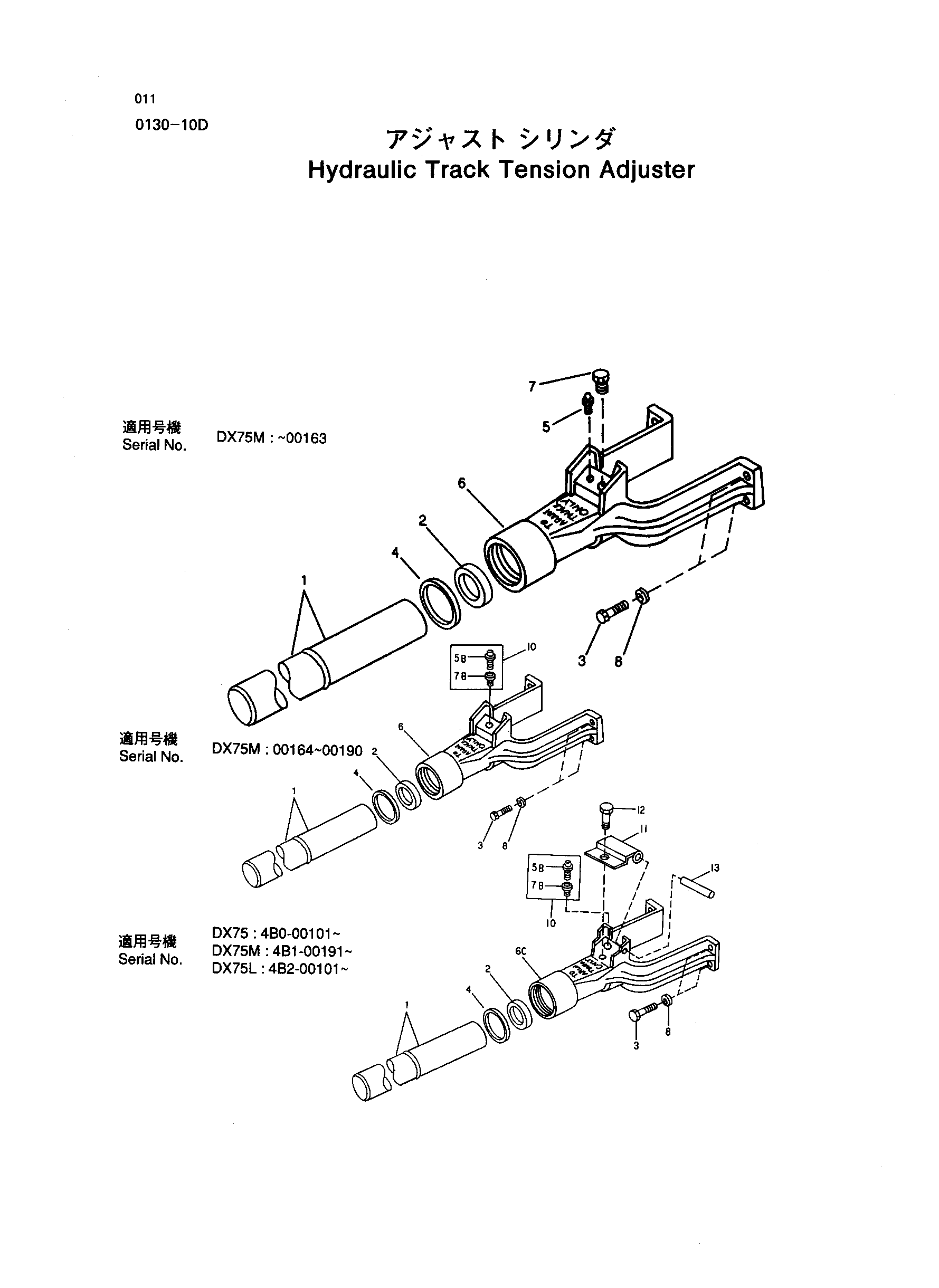

Заводская схема «Гидравлический гусеница тенсион механизм натяжения» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-1 | AT124172 | Поршень 75 | 2 |
| 1-1 | AT124172 | Поршень 75 | 2 |
| 1-2 | AT124173 | Поршень 75M | 2 |
| 2 | AT124099 | Уплотнение | 2 |
| 3 | 19H2993 | Винт | 8 |
| 4 | AT124100 | Уплотнение | 2 |
| 5 | JD10510 | Штуцер | 2 |
| 5B | JD7759 | Штуцер | 2 |
| 5B | JD7759 | Штуцер | 2 |
| 6 | T121500 замена: T144202 | Вилка | 2 |
| 6 | T121500 замена: AT159554 | Вилка | 2 |
| 6B | T144202 | Вилка | 2 |
| 6C | T147438 | Вилка | 2 |
| 6C | T147438 | Вилка | 2 |
| 7 | T120720 | Предохранительный клапан | 2 |
| 7B | AT158628 | Клапан | 2 |
| 7B | AT158628 | Клапан | 2 |
| 8 | T20168 | Шайба | 2 |
| 9 | T125615 | Пробка трубка | 2 |
| 10 | AT159554 | Обратный клапан комплект | 2 |
| 11 | T147308 | Крышка | 2 |
| 11 | T147308 | Крышка | 2 |
| 12 | 19H1895 | Болт | 2 |
| 12 | 19H1895 | Болт | 2 |
| 13 | 34H345 | Пружинный штифт | 2 |
| 13 | 34H345 | Пружинный штифт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
