Гусеница фрамес и скальный гуардс — HITACHI DX75

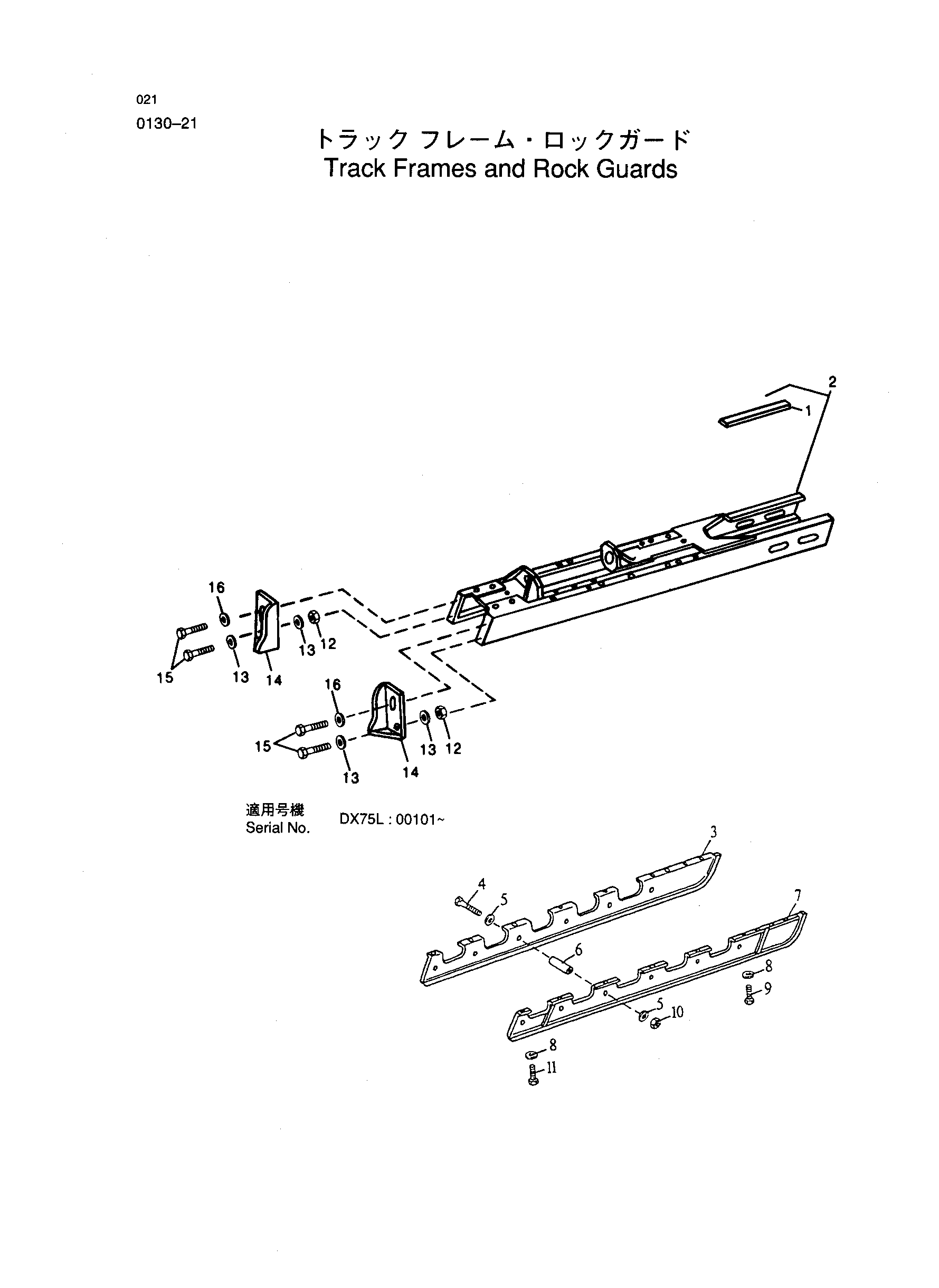

Заводская схема «Гусеница фрамес и скальный гуардс» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T105530 | Реинфоркемент | 2 |
| 2 | AT142565 | Рама | 1 |
| 2 | AT151205 | Рама | 1 |
| 2 | AT151205 | Рама | 1 |
| 2 | AT151204 | Рама | 1 |
| 3 | AT143012 | Защита LO | 1 |
| 3-1 | AT143013 | Защита LI | 1 |
| 4 | 19H3673 | Винт | 7 |
| 5 | 24M7241 | Шайба | 14 |
| 6 | T121001 | Проставка | 7 |
| 7 | AT143011 | Защита RO | 1 |
| 7-1 | AT143014 | Защита RI | 1 |
| 8 | R76126 | Шайба | 20 |
| 9 | 19H3652 | Винт | 18 |
| 10 | 14H1039 | Гайка | 7 |
| 11 | 19H3638 | Винт | 2 |
| 12 | T120710 | Гайка | 2 |
| 13 | T11170 | Шайба | 4 |
| 14 | AT117848 | Защитный кожух | 1 |
| 14-1 | AT117849 | Защитный кожух | 1 |
| 15 | 19H3652 | Винт | 4 |
| 16 | 24H1207 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
