Муфта поршень (гусеница лебёдка) — HITACHI DX75

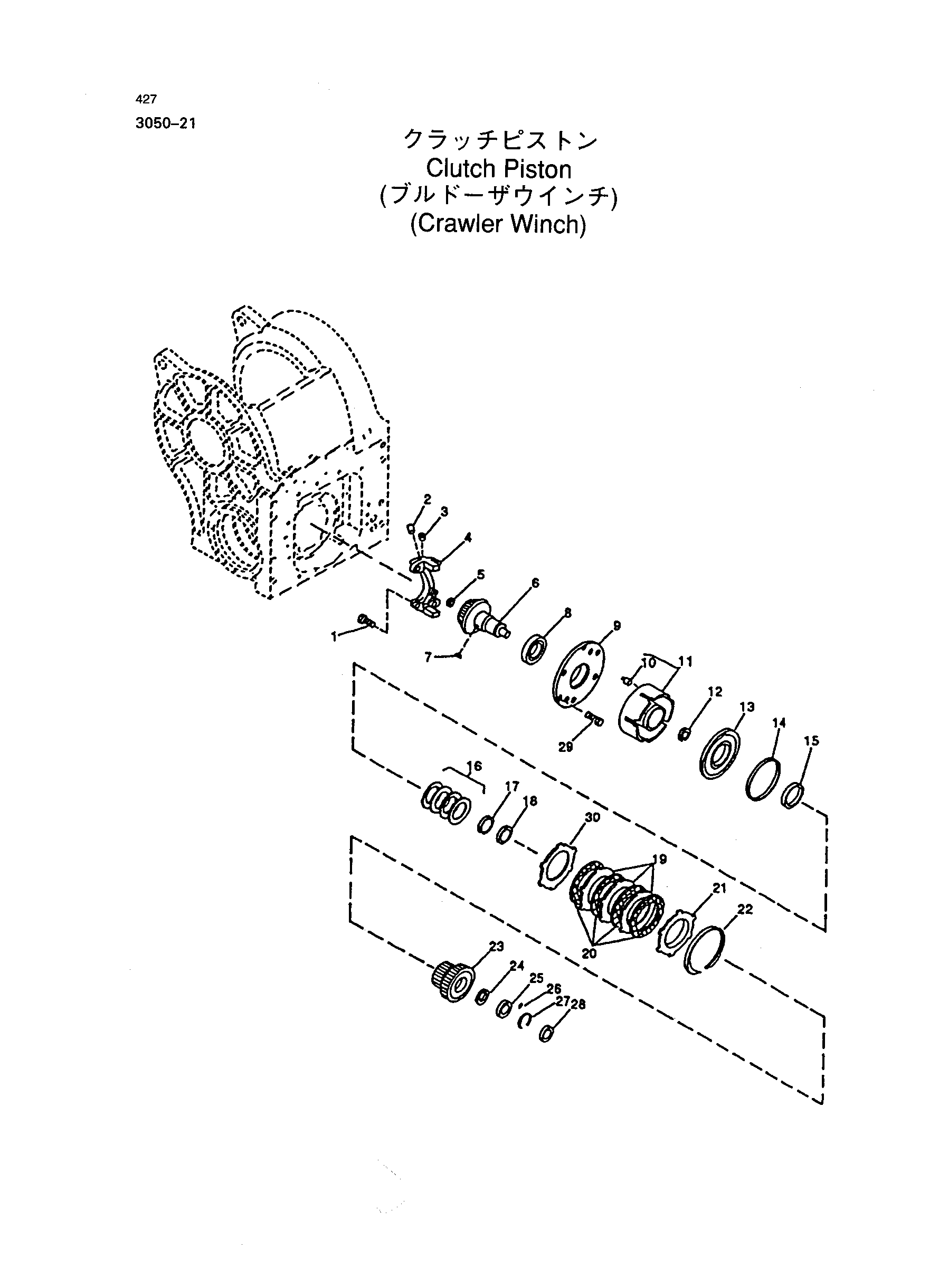

Заводская схема «Муфта поршень (гусеница лебёдка)» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 19M8535 | Болт с головкой | 3 |
| 2 | 15H558 | Трубка пробка | 1 |
| 3 | T54533 | Штуцер | 1 |
| 4 | T54532 | Коллектор | 1 |
| 5 | R33248 | Поршень кольцо | 1 |
| 6 | T84814 | Шестерня | 1 |
| 7 | 26H93 | Вал шпонка | 1 |
| 8 | AT139681 | Шарик подшипник. | 1 |
| 9 | T131338 | Куилл | 1 |
| 10 | R32694 | Палец | 1 |
| 11 | AR48377 | Барабан | 1 |
| 12 | F2197R | Стопорное кольцо | 1 |
| 13 | R81735 | Поршень | 1 |
| 14 | R46218 | Уплотнение | 1 |
| 15 | R33246 | Уплотнение | 1 |
| 16 | R67840 | Диск пружина | 4 |
| 17 | R33247 | Стопорное кольцо | 1 |
| 18 | R40184 | Упорный шайба | 1 |
| 19 | R80813 | Муфта пластина | 3 |
| 20 | AR94516 | Диск, инн.с. | 4 |
| 21 | R57621 | Муфта пластина | 1 |
| 22 | T141680 | Стопорное кольцо | 1 |
| 23 | AT87409 | Шестерня | 1 |
| 24 | T127304 | Упорный шайба | 1 |
| 25 | T104707 | Шайба | 1 |
| 26 | R28634 | Палец | 1 |
| 27 | F2197R | Стопорное кольцо | 1 |
| 28 | JD9344 | Шарик подшипник. | 1 |
| 29 | 19M7662 | Винт | 6 |
| 30 | R57345 | Муфта пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
