Двигатель капот, боковой схиелдс — HITACHI DX75

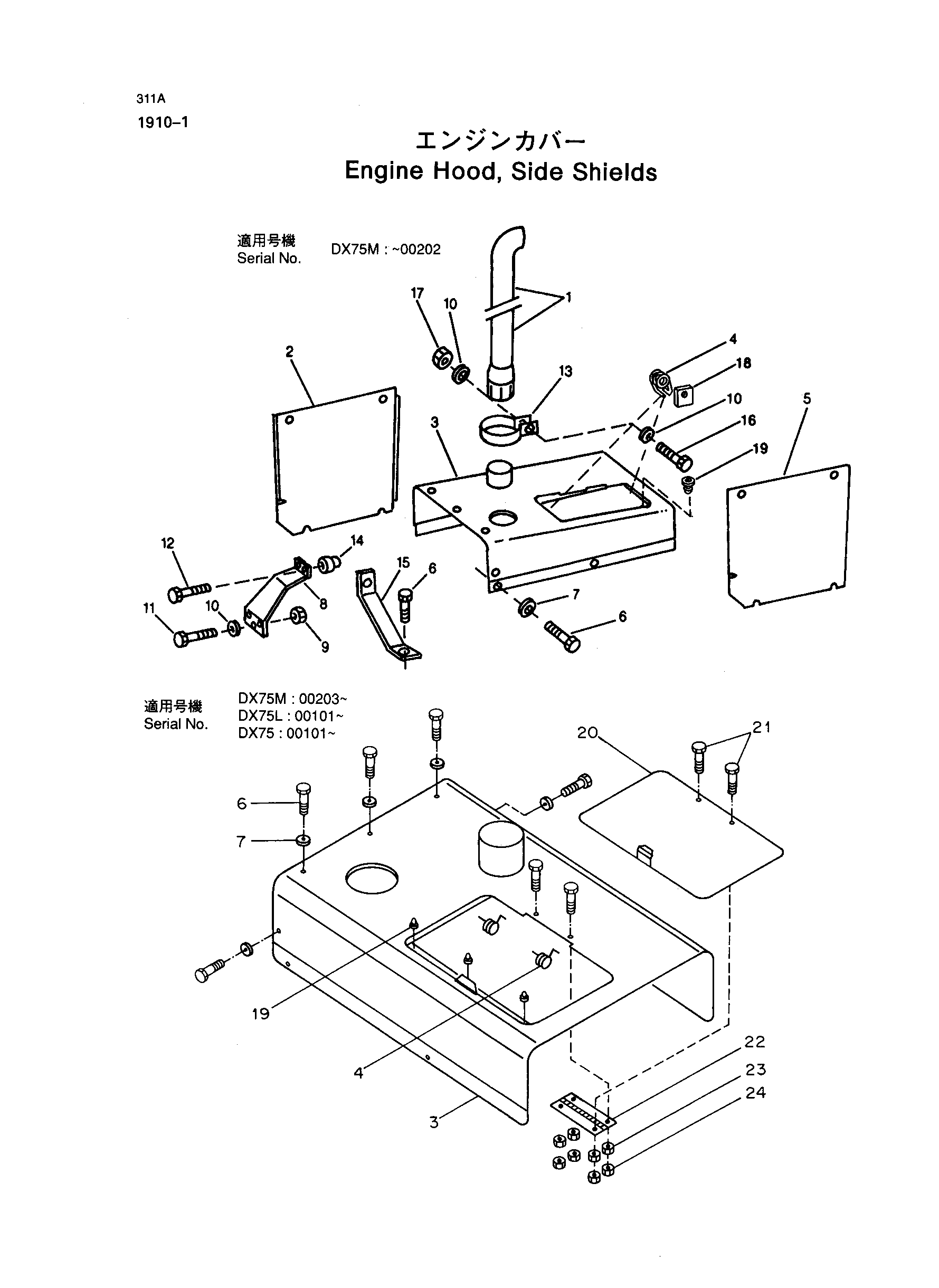

Заводская схема «Двигатель капот, боковой схиелдс» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T119584 замена: T144243 | Выпускной трубка | 1 |
| 1 | T144243 | Выпускная труба | 1 |
| 1 | T144243 | Выпускная труба | 1 |
| 2 | T83488 замена: T146632 | Щиток | 1 |
| 2 | T146632 | Щиток | 1 |
| 2 | T146632 | Щиток | 1 |
| 3 | AT120308 | Капот | 1 |
| 3 | AT162051 | Капот | 1 |
| 3 | AT162051 | Капот | 1 |
| 4 | T120882 | Торсион пружина | 2 |
| 5 | T83487 замена: T146631 | Щиток | 1 |
| 5 | T146631 | Щиток | 1 |
| 5 | T146631 | Щиток | 1 |
| 6 | 19M7402 | Винт | 13 |
| 7 | 24H1730 | Шайба | 13 |
| 8 | T118419 | Опора | 1 |
| 9 | 14M7274 | Гайка | 3 |
| 10 | 24M7239 | Шайба | 5 |
| 11 | 19M7662 | Винт | 3 |
| 12 | 19M7658 | Винт | 2 |
| 13 | T121190 | Хомут | 1 |
| 14 | T41770 | Резиновый крепление | 2 |
| 15 | T83581 | Опора | 1 |
| 16 | 19M8081 | Винт | 1 |
| 17 | 14M7274 | Гайка | 1 |
| 18 | T121597 | Страп | 4 |
| 19 | M68997 | Бумпер | 3 |
| 20 | AT162116 | Дверь | 1 |
| 20 | AT162116 | Дверь | 1 |
| 21 | 03M7183 | Болт | 4 |
| 21 | 03M7183 | Болт | 4 |
| 22 | AT162114 | Петля | 1 |
| 22 | AT162114 | Петля | 1 |
| 23 | 24M7238 | Шайба | 4 |
| 23 | 24M7238 | Шайба | 4 |
| 24 | 14M7273 | Гайка | 4 |
| 24 | 14M7273 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
