Екстернал гидравлический, модел 4000 лебёдка -A (DX75L) — HITACHI DX75

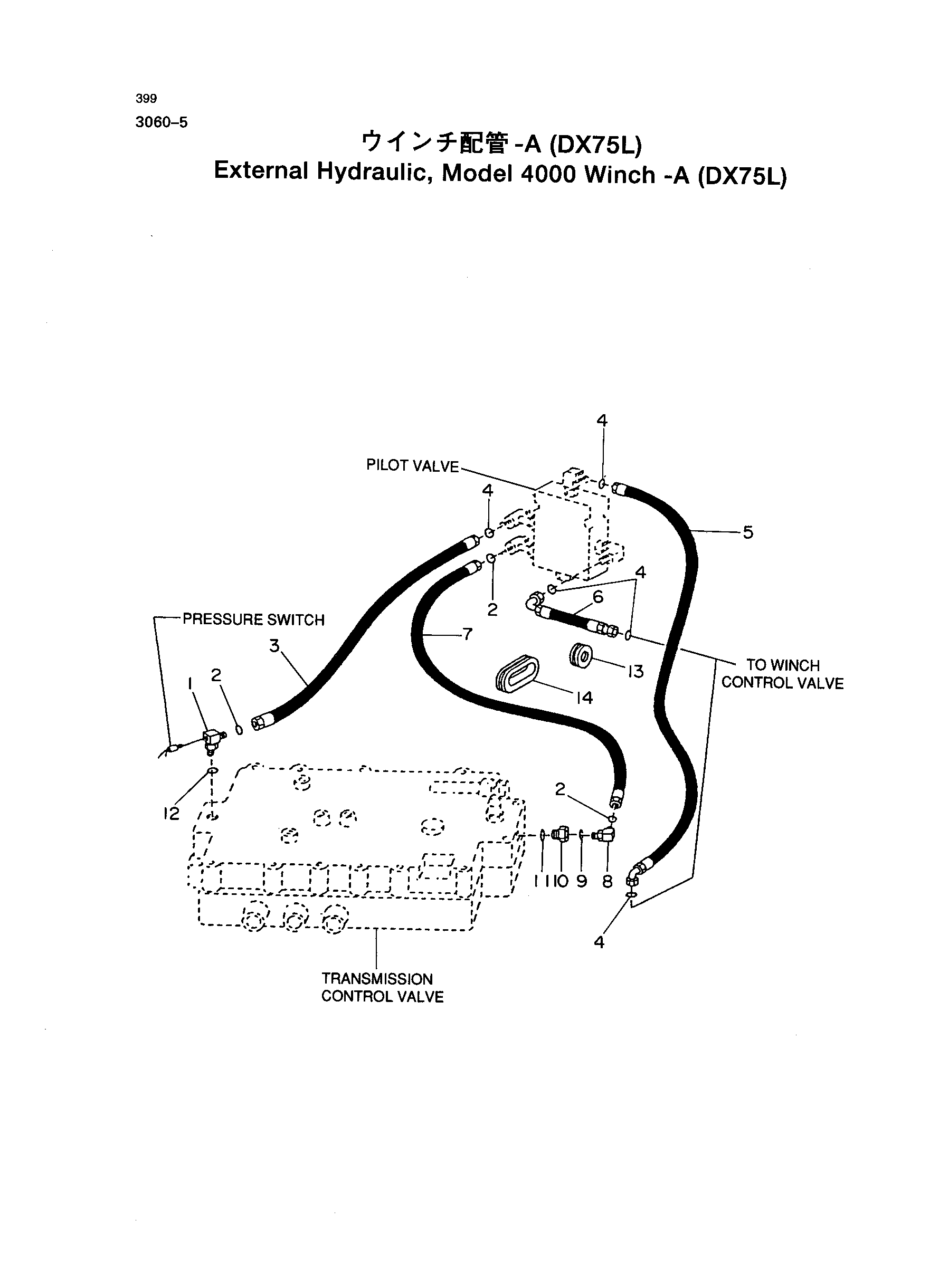

Заводская схема «Екстернал гидравлический, модел 4000 лебёдка -A (DX75L)» для HITACHI DX75. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | T132837 | Угловой штуцер FIT. | 1 |
| 2 | T77857 | Уплотнительное кольцо | 3 |
| 3 | AT142000 | HYD. шланг | 1 |
| 4 | T77932 | Уплотнительное кольцо | 5 |
| 5 | AT142004 | HYD. шланг | 1 |
| 6 | AT142005 | HYD. шланг | 1 |
| 7 | AT142001 | HYD. шланг | 1 |
| 8 | 38H1005 | Угловой штуцер FIT. | 1 |
| 9 | R26375 | Уплотнительное кольцо | 1 |
| 10 | T132838 | FIT. пробка | 1 |
| 11 | R29936 | Уплотнительное кольцо | 1 |
| 12 | R26448 | Уплотнительное кольцо | 1 |
| 13 | M86690 | Уплотнительная втулка | 1 |
| 14 | R20759 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX75 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
