Камсхафт и клапан — HITACHI DX45M-C

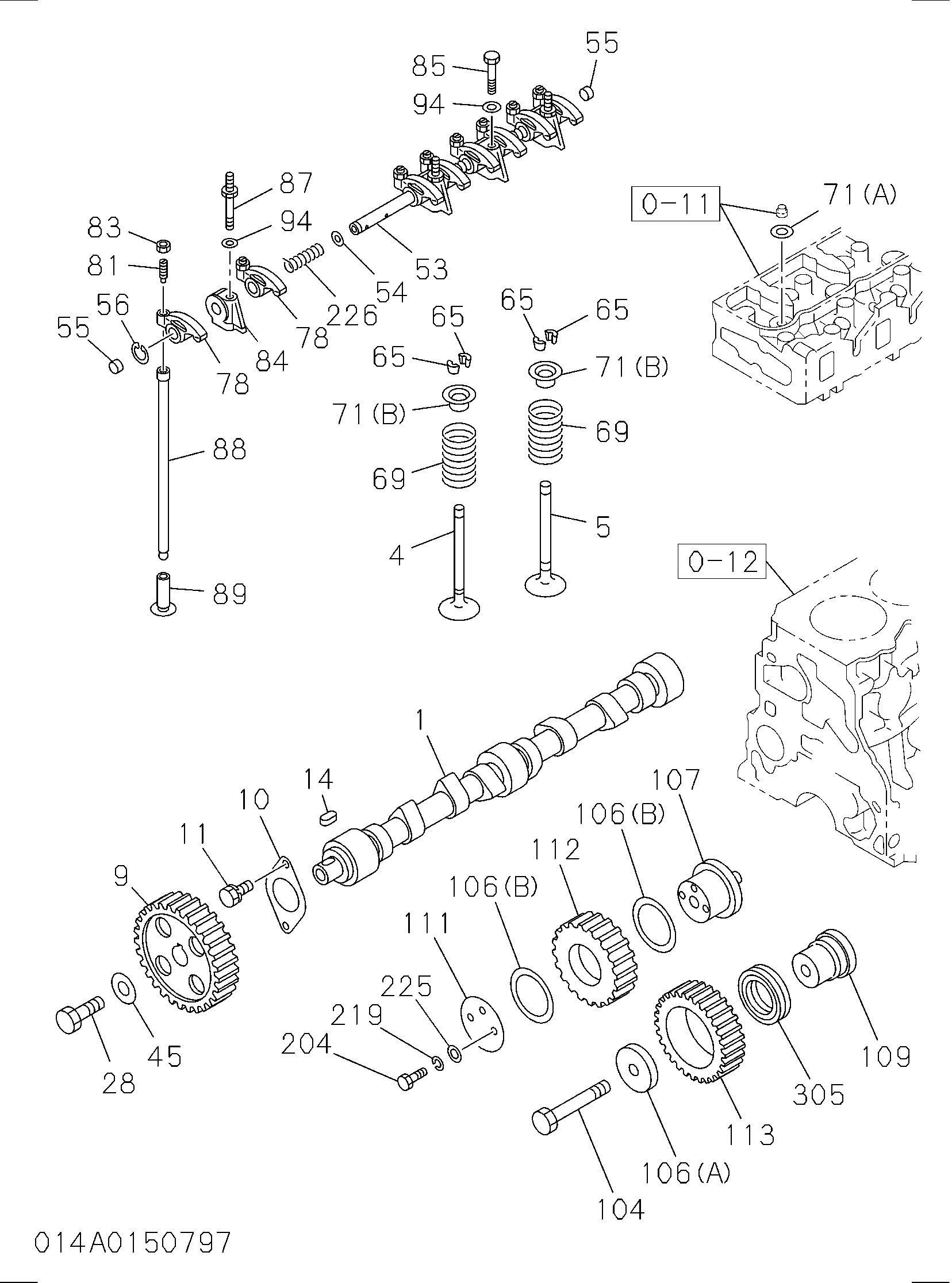

Заводская схема «Камсхафт и клапан» для HITACHI DX45M-C. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8970736840 | Камсхафт | 1 |
| 4 | 8971317290 | Клапан INL | 4 |
| 5 | 8970659700 | Клапан EXH | 4 |
| 9 | 8943284480 | Шестерня CM/вал | 1 |
| 10 | 8941104801 | Пластина упорный | 1 |
| 11 | 0500408160 | Болт упорный пластина TO C/BL | 2 |
| 14 | 9080007180 | Шпонка CM/вал | 1 |
| 28 | 5090000690 | Болт кулачок шкив | 1 |
| 45 | 5125190021 | Шайба шестерня кулачок | 1 |
| 53 | 8970361970 | Вал коромысло рукоять | 1 |
| 54 | 8943419060 | Шайба коромысло SPR | 6 |
| 55 | 9126260050 | Пробка коромысло вал концевой | 2 |
| 56 | 9091800190 | Кольцо стопорный, коромысло рукоять | 2 |
| 65 | 5125650040 | Втулка разрезной | 16 |
| 69 | 8942525361 | Пружина клапан, наружный | 8 |
| 71(A) | 5125630010 | Сиденье SPR | 8 |
| 71(B) | 8941337312 | Сиденье SPR | 8 |
| 78 | 8941523440 | Рукоять коромысло | 8 |
| 81 | 8941522831 | Винт ADJ, коромысло рукоять | 8 |
| 83 | 9091115080 | Гайка ADJ винт, LK | 8 |
| 84 | 8941523451 | Кронштейн коромысло вал, интер | 4 |
| 85 | 8944333020 | Болт кронштейн | 1 |
| 87 | 8944333040 | Болт коромысло вал | 3 |
| 88 | 8970716730 | Шток пусх | 8 |
| 89 | 8944383050 | Таппет клапан | 8 |
| 94 | 9091640100 | Шайба PL, кронштейн | 4 |
| 104 | 8941293840 | Болт вал холостой ход | 1 |
| 104 | 8941293840 | Болт вал холостой ход | 1 |
| 104 | 8941293840 | Болт вал холостой ход | 1 |
| 104 | 8941293840 | Болт вал холостой ход | 1 |
| 104 | 8941293840 | Болт вал холостой ход | 1 |
| 106(A) | 8971015021 | Шайба холостой ход шестерня вал | 1 |
| 106(B) | 8970898450 | Шайба холостой ход шестерня вал | 2 |
| 106(B) | 8970898450 | Шайба холостой ход шестерня вал | 2 |
| 106(B) | 8970898450 | Шайба холостой ход шестерня вал | 2 |
| 106(B) | 8970898450 | Шайба холостой ход шестерня вал | 2 |
| 106(B) | 8970898450 | Шайба холостой ход шестерня вал | 2 |
| 107 | 8971151290 | Вал холостой ход шестерня | 1 |
| 107 | 8971151290 | Вал холостой ход шестерня | 1 |
| 109 | 8970899320 | Вал холостой ход шестерня | 1 |
| 109 | 8970899320 | Вал холостой ход шестерня | 1 |
| 109 | 8970899320 | Вал холостой ход шестерня | 1 |
| 109 | 8970899320 | Вал холостой ход шестерня | 1 |
| 109 | 8970899320 | Вал холостой ход шестерня | 1 |
| 111 | 8941712890 | Втулка упорный, холостой ход шестерня | 1 |
| 112 | 8971151310 | Шестерня холостой ход | 1 |
| 113 | 8970205700 | Шестерня холостой ход | 1 |
| 204 | 9010658650 | Болт холостой ход шестерня вал | 2 |
| 219 | 9091508080 | Шайба LK, вал | 2 |
| 225 | 9091646080 | Шайба PL, упорный втулка и холостой ход шестерня | 2 |
| 226 | 8943419050 | Пружина кмпр, коромысло рукоять | 3 |
| 305 | 8941293860 | Подшипник холостой ход шестерня | 1 |
| 305 | 8971745580 | Подшипник холостой ход шестерня | 1 |
| 305 | 8971745580 | Подшипник холостой ход шестерня | 1 |
| 305 | 8971745580 | Подшипник холостой ход шестерня | 1 |
| 305 | 8971745580 | Подшипник холостой ход шестерня | 1 |
| 305 | 8971745580 | Подшипник холостой ход шестерня | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI DX45M-C и серийный номер машины. Это снижает риск заказа детали другого исполнения.
