Пилотные гидролинии (4-1) — HITACHI CX900HD

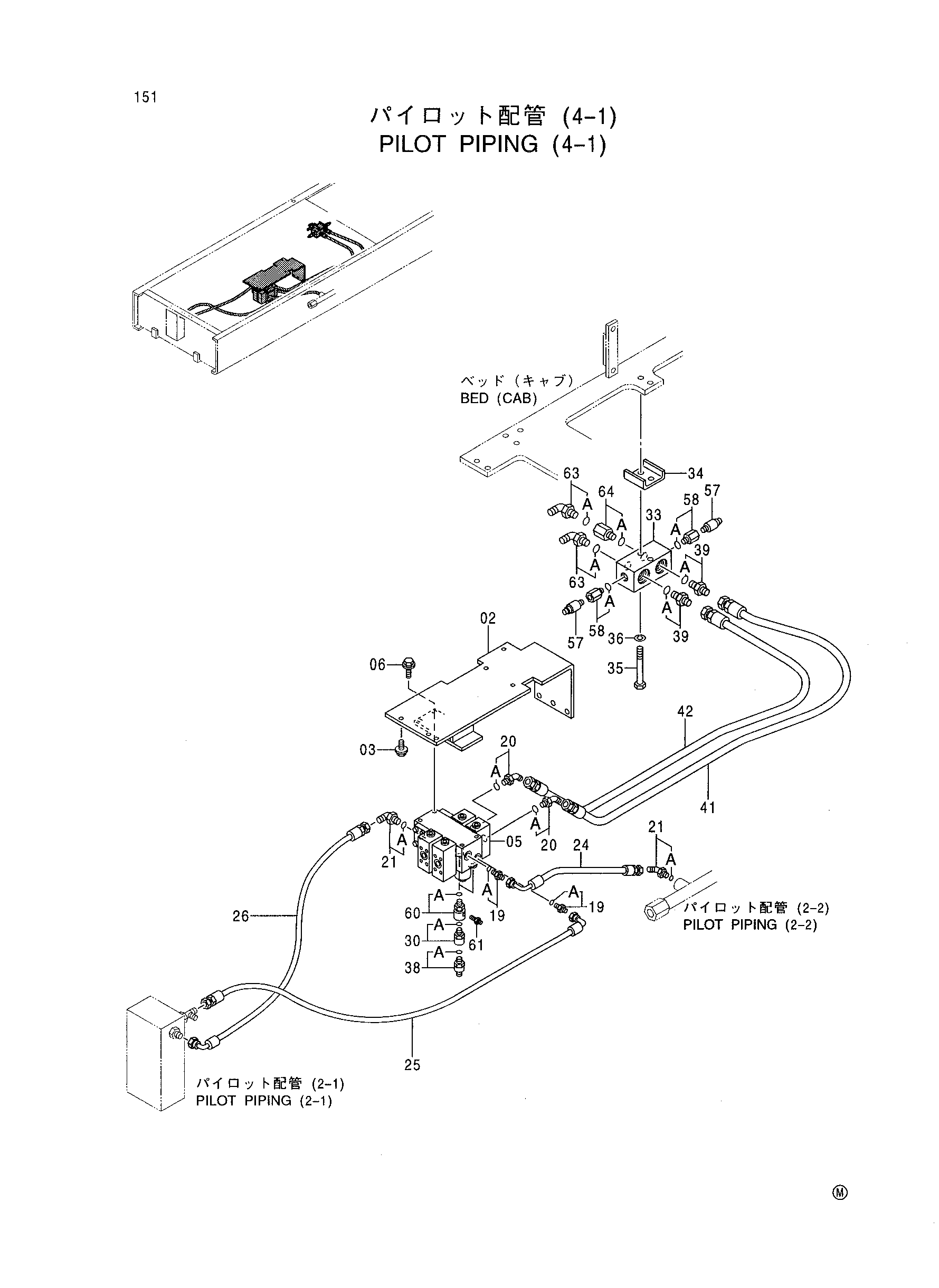

Заводская схема «Пилотные гидролинии (4-1)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8056877 | Кронштейн | 1 |
| 03 | J011025 | Болт с шайбой | 4 |
| 05 | 4304672 | Пилотный клапан | 1 |
| 06 | J011020 | Болт с шайбой | 4 |
| 19 | 4200466 | Адаптер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4236729 | Угловой штуцер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 2 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4318795 | Нейлоновый шланг | 1 |
| 25 | 4213458 | Нейлоновый шланг | 1 |
| 26 | 4247389 | Нейлоновый шланг | 1 |
| 30 | 4307265 | Тройник | 2 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 3065496 | Коллектор | 1 |
| 34 | 4317427 | Сиденье | 1 |
| 35 | J901090 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 38 | 4254563 | Выключатель давление | 2 |
| 38A | 4113154 | Уплотнительное кольцо | 1 |
| 39 | 4210361 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 4252860 | Шланг | 1 |
| 42 | 4304473 | Шланг | 1 |
| 57 | 4331359 | Датчик давления | 2 |
| 58 | 4345898 | Переходник | 2 |
| 58A | 4506408 | Уплотнительное кольцо | 1 |
| 60 | 4350510 | Адаптер | 2 |
| 60A | 957366 | Уплотнительное кольцо | 1 |
| 61 | 4346128 | Штуцер | 2 |
| 63 | 4154672 | Угловой штуцер | 2 |
| 63A | 4506418 | Уплотнительное кольцо | 1 |
| 64 | 4406267 | Переходник | 1 |
| 64A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
