Гидроцилиндр. масляный — HITACHI CX900HD

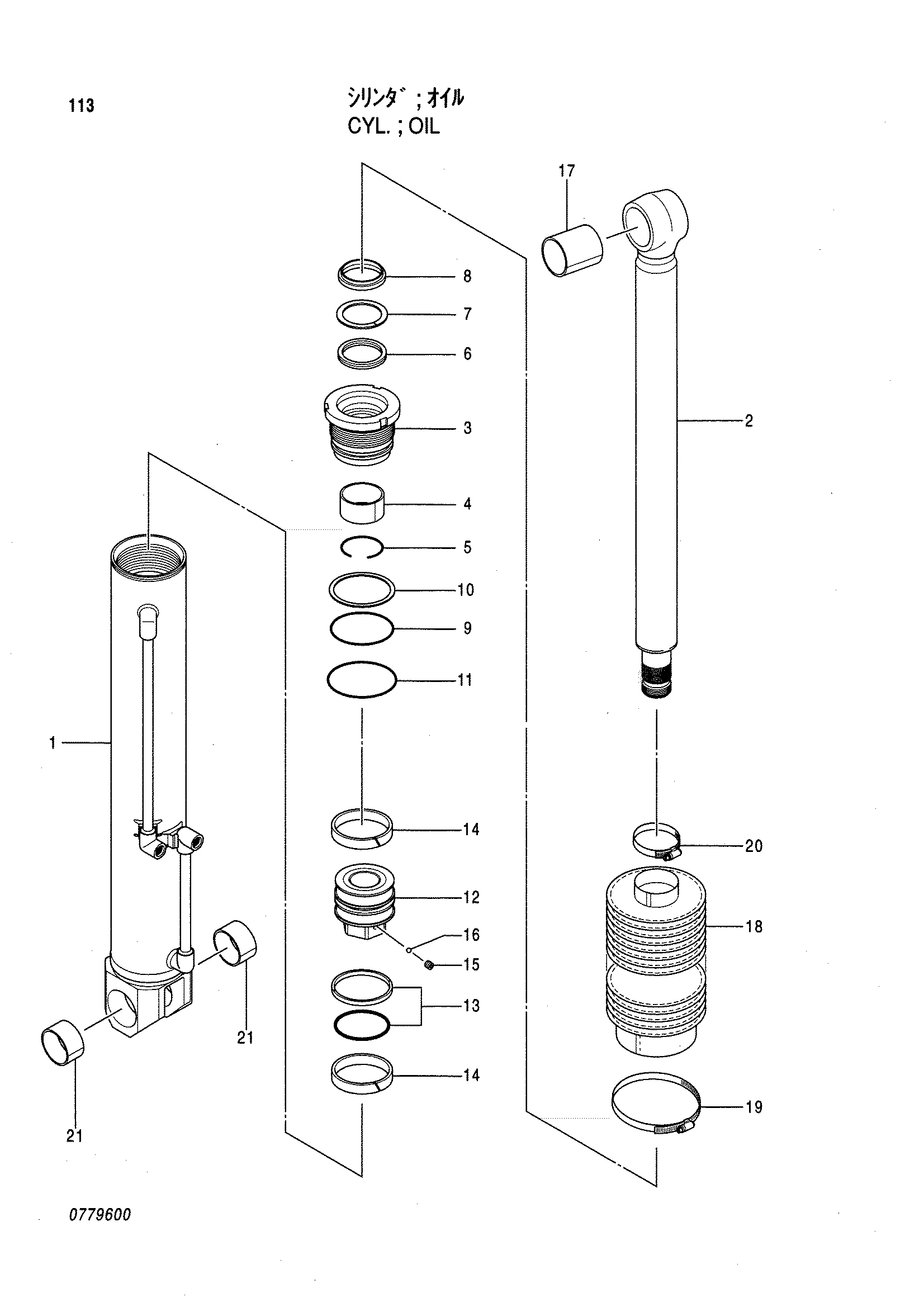

Заводская схема «Гидроцилиндр. масляный» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4406374 | Гидроцилиндр. масляный | 1 | |
| 1 | 0779601 | Труба гидроцилиндра | 1 |
| 2 | 0779602 | Шток поршня | 1 |
| 3 | 0779603 | Головка гидроцилиндра | 1 |
| 4 | 0453507 | Втулка | 1 |
| 5 | 0225804 | Стопорное кольцо | 1 |
| 6 | 0225810 | U-образная манжета | 1 |
| 7 | 0225811 | Опорное кольцо | 1 |
| 8 | 0453517 | Грязесъёмное кольцо | 1 |
| 9 | A811080 | Уплотнительное кольцо | 1 |
| 10 | 0653302 | Опорное кольцо | 1 |
| 11 | A810085 | Уплотнительное кольцо | 1 |
| 12 | 0779604 | Поршень | 1 |
| 13 | 0453510 | Уплотнительное кольцо | 1 |
| 14 | 0453511 | Кольцо | 2 |
| 15 | 0326308 | Установочный винт | 1 |
| 16 | 0370110 | Стальной шарик | 1 |
| 17 | 0779605 | Втулка пальца | 1 |
| 18 | 0779606 | Защитный чехол | 1 |
| 19 | 0286412 | Лента боот | 1 |
| 20 | 0286411 | Лента боот | 1 |
| 21 | 0779607 | Втулка пальца | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
