Воздуховод детали — HITACHI CX900HD

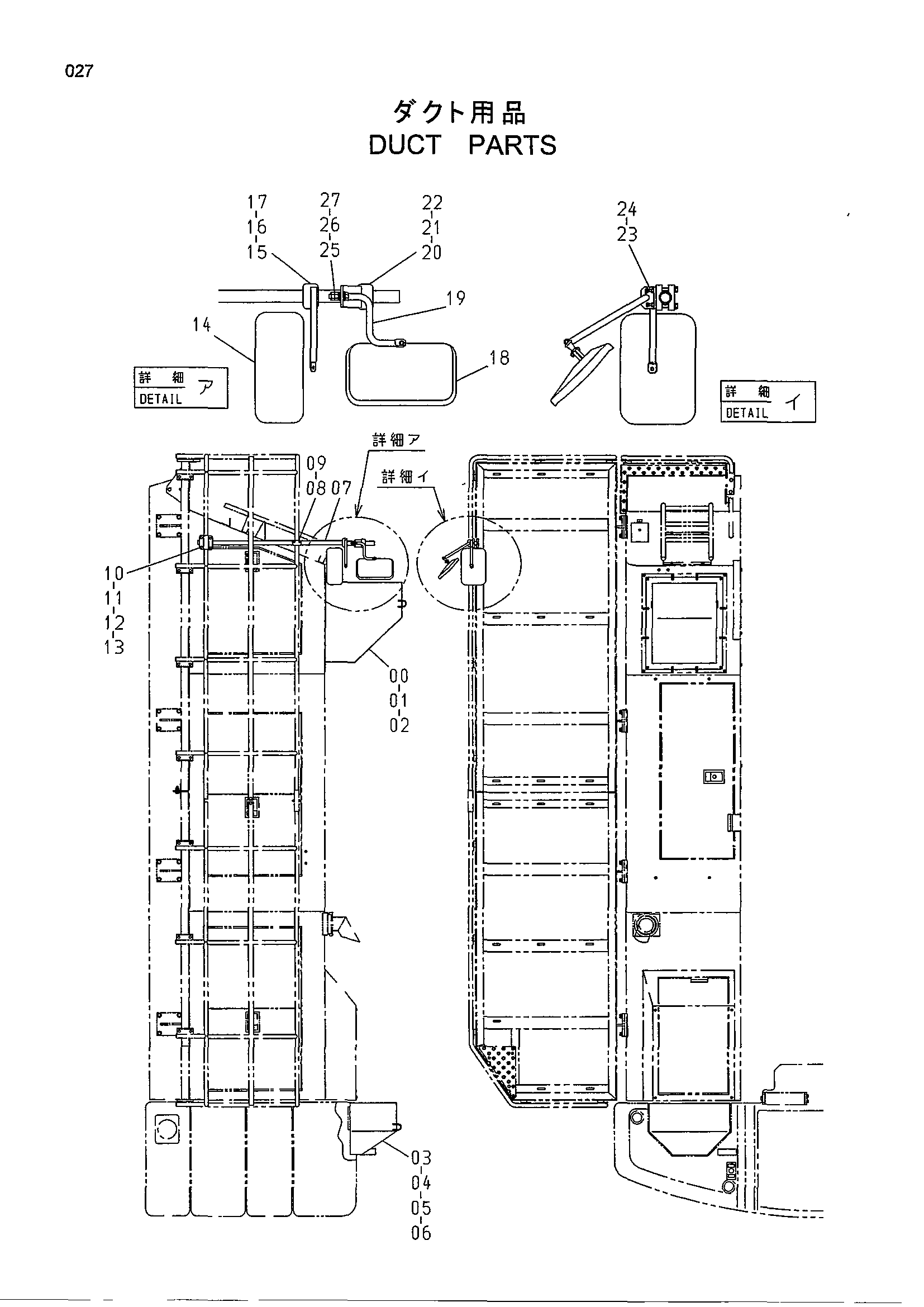

Заводская схема «Воздуховод детали» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007277 | Воздуховод воздушный | 1 |
| 01 | 4330985 | Болт | 12 |
| 02 | A590910 | Пружинная шайба | 12 |
| 03 | 5007540 | Воздуховод воздушный | 1 |
| 04 | J901025 | Болт | 4 |
| 05 | A590110 | Шайба | 4 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 9756173 | Стойка | 1 |
| 08 | 4355757 | Хомут | 1 |
| 09 | J010850 | Болт с шайбой | 2 |
| 10 | 4411006 | Кронштейн | 2 |
| 11 | J901030 | Болт | 4 |
| 12 | A590910 | Пружинная шайба | 4 |
| 13 | J950010 | Гайка | 4 |
| 14 | 4331348 | Зеркало | 1 |
| 15 | 9747857 | Стойка | 1 |
| 16 | 4355757 | Хомут | 1 |
| 17 | J010850 | Болт с шайбой | 2 |
| 18 | 4331348 | Зеркало | 1 |
| 19 | 8083020 | Стойка | 1 |
| 20 | 8068220 | Кронштейн | 1 |
| 21 | 4355757 | Хомут | 1 |
| 22 | J010850 | Болт с шайбой | 1 |
| 23 | J900625 | Болт | 2 |
| 24 | M500605 | Гайка | 2 |
| 25 | 4172172 | Тарельчатая пружина | 4 |
| 26 | A590112 | Плоская шайба | 2 |
| 27 | J950012 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
