Барабан (туглине) — HITACHI CX900HD

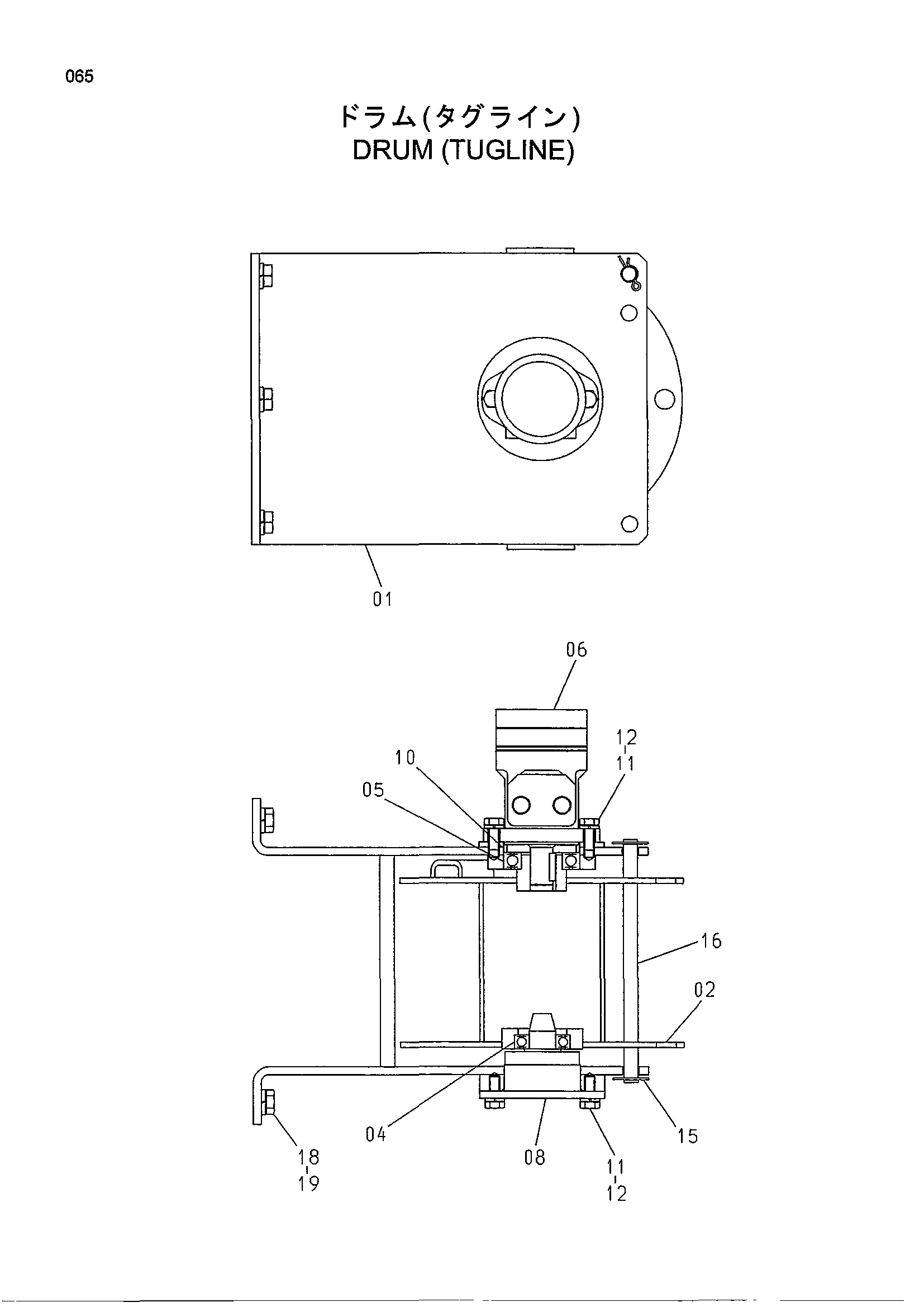

Заводская схема «Барабан (туглине)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034347 | Кронштейн | 1 |
| 02 | 8064711 | Барабан | 1 |
| 04 | Z950609 | Шариковый подшипник | 1 |
| 05 | Z999737 | Шариковый подшипник | 1 |
| 06 | 4077195 | Гидромотор | 1 |
| 08 | 4360144 | Мост | 1 |
| 10 | 4066801 | Проставка | 1 |
| 11 | J901228 | Болт | 6 |
| 12 | A590912 | Пружинная шайба | 6 |
| 15 | 4022701 | Стопорный палец | 2 |
| 16 | 4307741 | Палец | 1 |
| 18 | J901640 | Болт | 6 |
| 19 | A590916 | Пружинная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
