Радиатор — HITACHI CX900HD

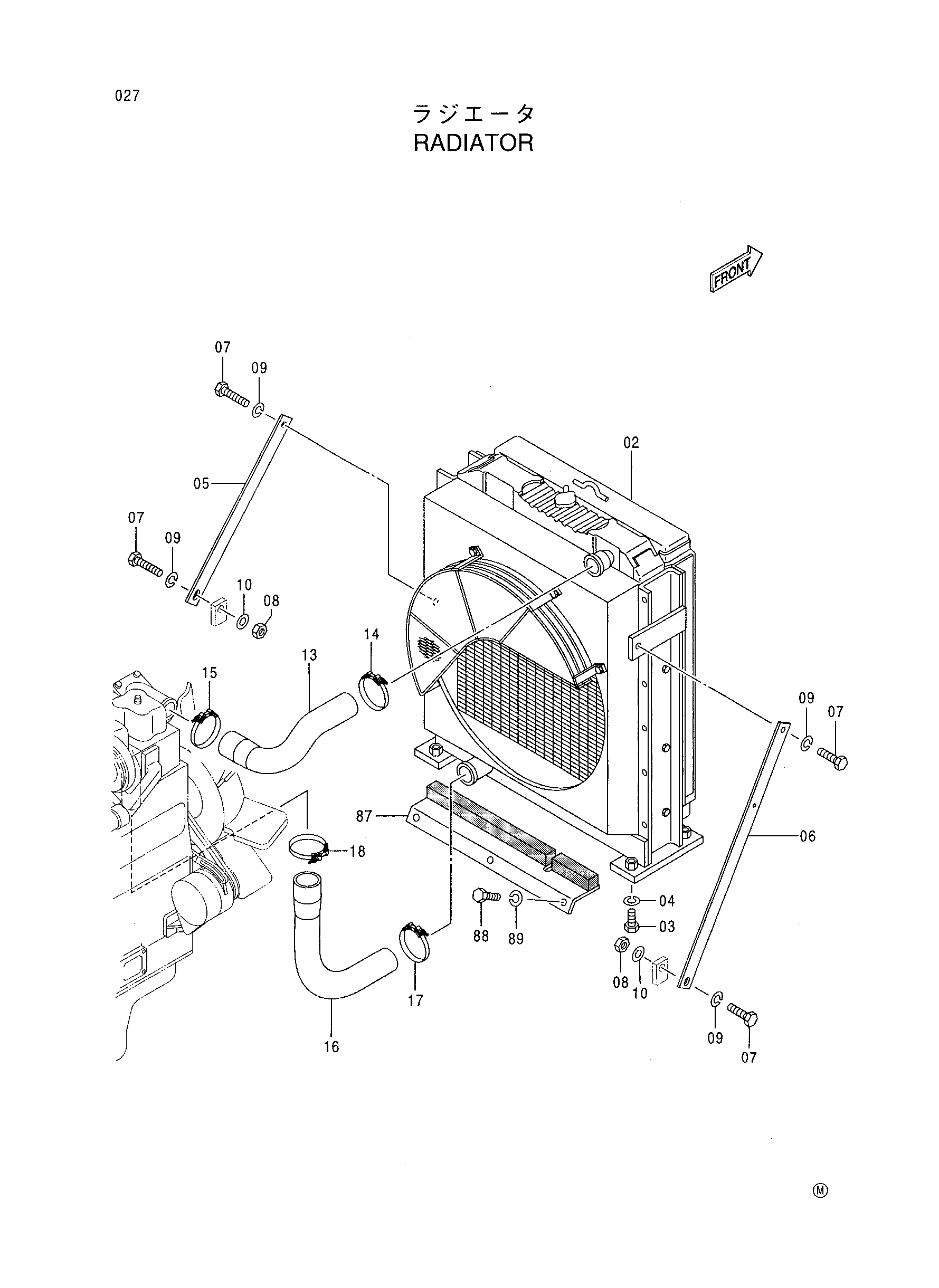

Заводская схема «Радиатор» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4395487 | Радиатор | 1 |
| 03 | J901655 | Болт | 4 |
| 04 | A590916 | Пружинная шайба | 4 |
| 05 | 4407278 | Стойка | 1 |
| 06 | 4407279 | Стойка | 1 |
| 07 | J901645 | Болт | 4 |
| 08 | J950016 | Гайка | 2 |
| 09 | A590916 | Пружинная шайба | 4 |
| 10 | A590116 | Плоская шайба | 2 |
| 13 | 4396667 | Водяной шланг | 1 |
| 14 | 4263764 | Хомут шланга | 1 |
| 15 | 4285236 | Хомут шланга | 1 |
| 16 | 4396668 | Водяной шланг | 1 |
| 17 | 4263764 | Хомут шланга | 1 |
| 18 | 4282482 | Хомут шланга | 1 |
| 87 | 9752089 | Крышка | 1 |
| 88 | J901020 | Болт | 3 |
| 89 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
