Верхний стрела (драглине) — HITACHI CX900HD

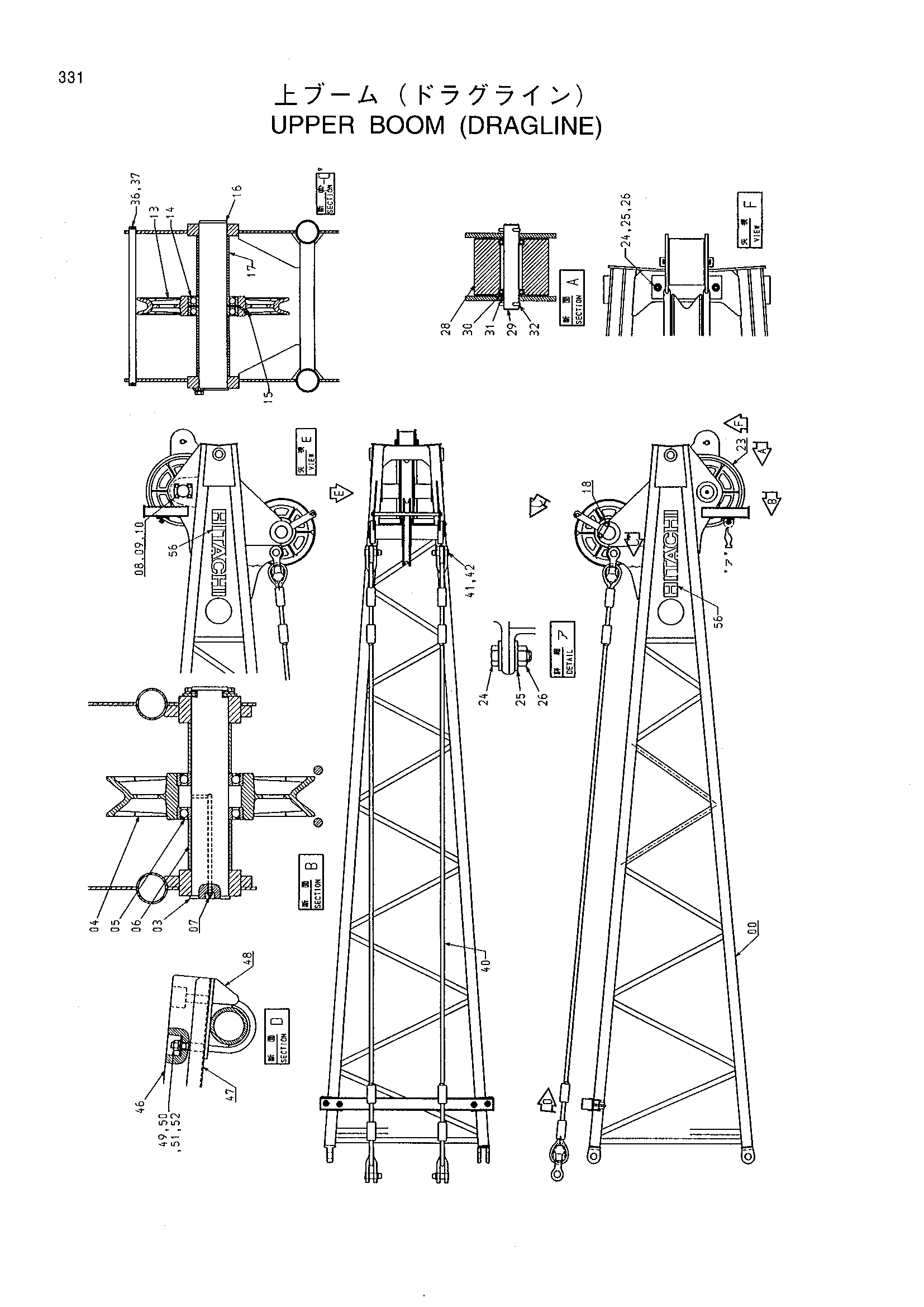

Заводская схема «Верхний стрела (драглине)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007981 | Стрела верхний | 1 |
| 03 | 3038970 | Мост | 1 |
| 04 | 3093061 | Канатный блок | 1 |
| 05 | 4162528 | Шариковый подшипник | 2 |
| 06 | 4462093 | Проставка | 2 |
| 07 | J75482 | Пресс-маслёнка | 1 |
| 08 | X4248 | Стопорная пластина | 2 |
| 09 | J932035 | Болт | 4 |
| 10 | A590920 | Пружинная шайба | 4 |
| 13 | 3093062 | Канатный блок | 1 |
| 14 | 4162528 | Шариковый подшипник | 2 |
| 15 | J75481 | Пресс-маслёнка | 1 |
| 16 | 4462467 | Мост | 1 |
| 17 | 4462092 | Проставка | 2 |
| 18 | X4249 | Стопорная пластина | 1 |
| 19 | J932035 | Болт | 2 |
| 20 | A590920 | Пружинная шайба | 2 |
| 23 | 8085741 | Направляющая каната | 1 |
| 24 | J901235 | Болт | 4 |
| 25 | 449490 | Шайба | 8 |
| 26 | M660012 | U-образная гайка | 4 |
| 28 | 4462540 | Ролик | 1 |
| 29 | 4462628 | Мост | 1 |
| 30 | 4457240 | Шариковый подшипник | 2 |
| 31 | 4047622 | Проставка | 2 |
| 32 | A768063 | Шплинт | 2 |
| 36 | 4463447 | Палец | 1 |
| 37 | A768045 | Шплинт | 2 |
| 40 | 8084433 | Канат подвесной | 2 |
| 41 | 4461638 | Палец | 4 |
| 42 | A761090 | Шплинт | 4 |
| 46 | 4285756 | Буффер | 1 |
| 47 | 4285751 | Опора | 1 |
| 48 | 9743660 | Кронштейн | 2 |
| 49 | 9743670 | U-образный болт | 2 |
| 50 | J217085 | Шайба | 4 |
| 51 | A590916 | Пружинная шайба | 4 |
| 52 | J950016 | Гайка | 4 |
| 56 | 4405758 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
