Фаир леад — HITACHI CX900HD

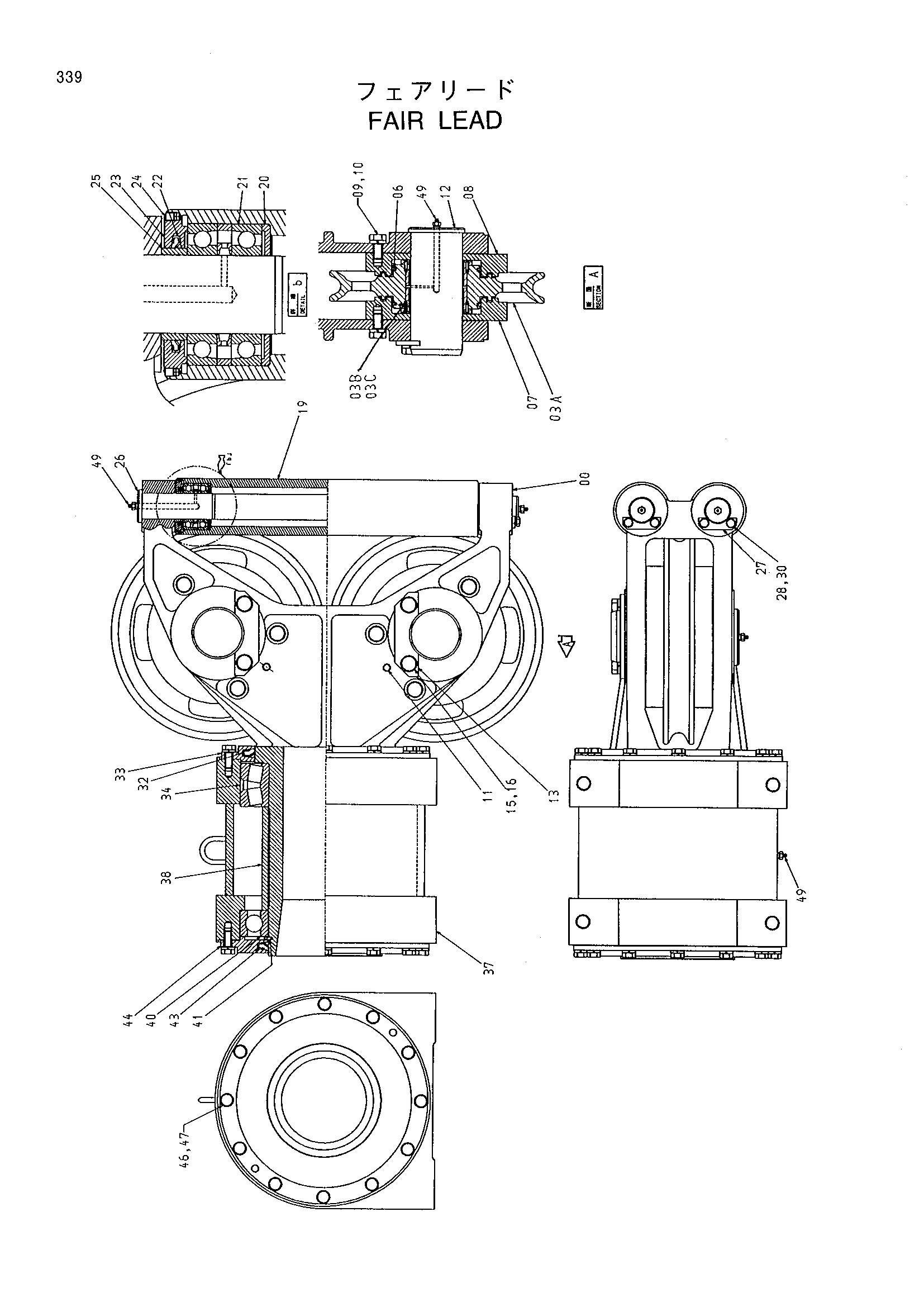

Заводская схема «Фаир леад» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	1011350	Рама	1
03	9206199	Канатный блок в сборе	2
03A	3093239	Канатный блок	1
03B	4346541	Втулка	2
03C	M450616	Установочный винт	4
06	952052	Уплотнительное кольцо	4
07	3038946	Коллор	2
08	3038947	Коллор	2
09	J932040	Болт	12
10	A590920	Пружинная шайба	12
11	J401640	Установочный штифт	4
12	490503	Мост	2
13	449063	Стопорная пластина	2
15	J932032	Болт	4
16	A590920	Пружинная шайба	4
19	316699	Ролик	2
20	452238	Проставка	4
21	956514	Шариковый подшипник	4
22	4193535	Геасе уплотнение	4
23	452235	Гайка киркулар	4
24	M450606	Установочный винт	8
25	452236	Проставка	4
26	3015194	Мост	2
27	449065	Стопорная пластина	2
28	J901022	Болт	4
30	A590910	Пружинная шайба	4
32	959534	Уплотнение смазка	1
33	3011593	Фиксатор	1
34	960927	Подшипник. спх.рол.	1
37	7018491	Корпус	1
38	4210215	Проставка	1
40	959536	Шариковый подшипник	1
41	959535	Кольцо	1
43	959532	Уплотнение смазка	1
44	3011592	Фиксатор	1
46	J901640	Болт	24
47	A590916	Пружинная шайба	24
49	J75482	Пресс-маслёнка	7

Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
