Лестница (портал) — HITACHI CX900HD

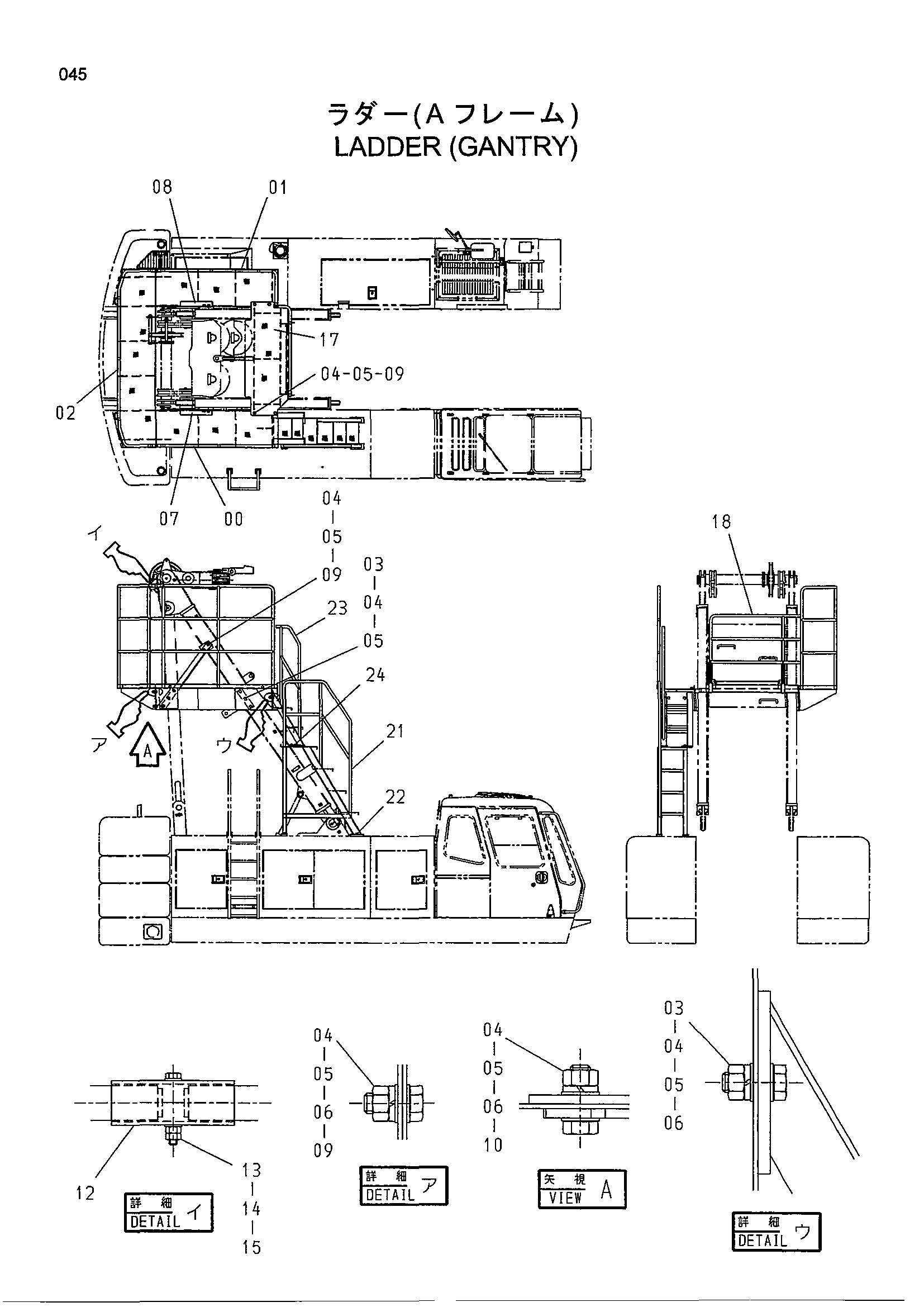

Заводская схема «Лестница (портал)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039769 | Ступень | 1 |
| 01 | 7039770 | Ступень | 1 |
| 02 | 6019815 | Ступень | 1 |
| 03 | J922050 | Болт | 8 |
| 04 | A590120 | Плоская шайба | 46 |
| 05 | J257220 | Пружинная шайба | 30 |
| 06 | J950020 | Гайка | 16 |
| 07 | 4448541 | Стойка | 1 |
| 08 | 4448542 | Стойка | 1 |
| 09 | J922045 | Болт | 16 |
| 10 | J922055 | Болт | 6 |
| 12 | 4382154 | Трубка | 2 |
| 13 | J900865 | Болт | 2 |
| 14 | A590108 | Плоская шайба | 4 |
| 15 | J950008 | Гайка | 4 |
| 17 | 6019825 | Ступень | 1 |
| 18 | 8082825 | Поручень | 1 |
| 19 | J031235 | Болт с шайбой | 2 |
| 21 | 8071187 | Лестница | 1 |
| 22 | J031230 | Болт с шайбой | 4 |
| 23 | 7039772 | Лестница | 1 |
| 24 | J031025 | Болт с шайбой | 4 |
| 27 | 6019828 | Дополнительный рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
