Электрооборудование (лестница) — HITACHI CX900HD

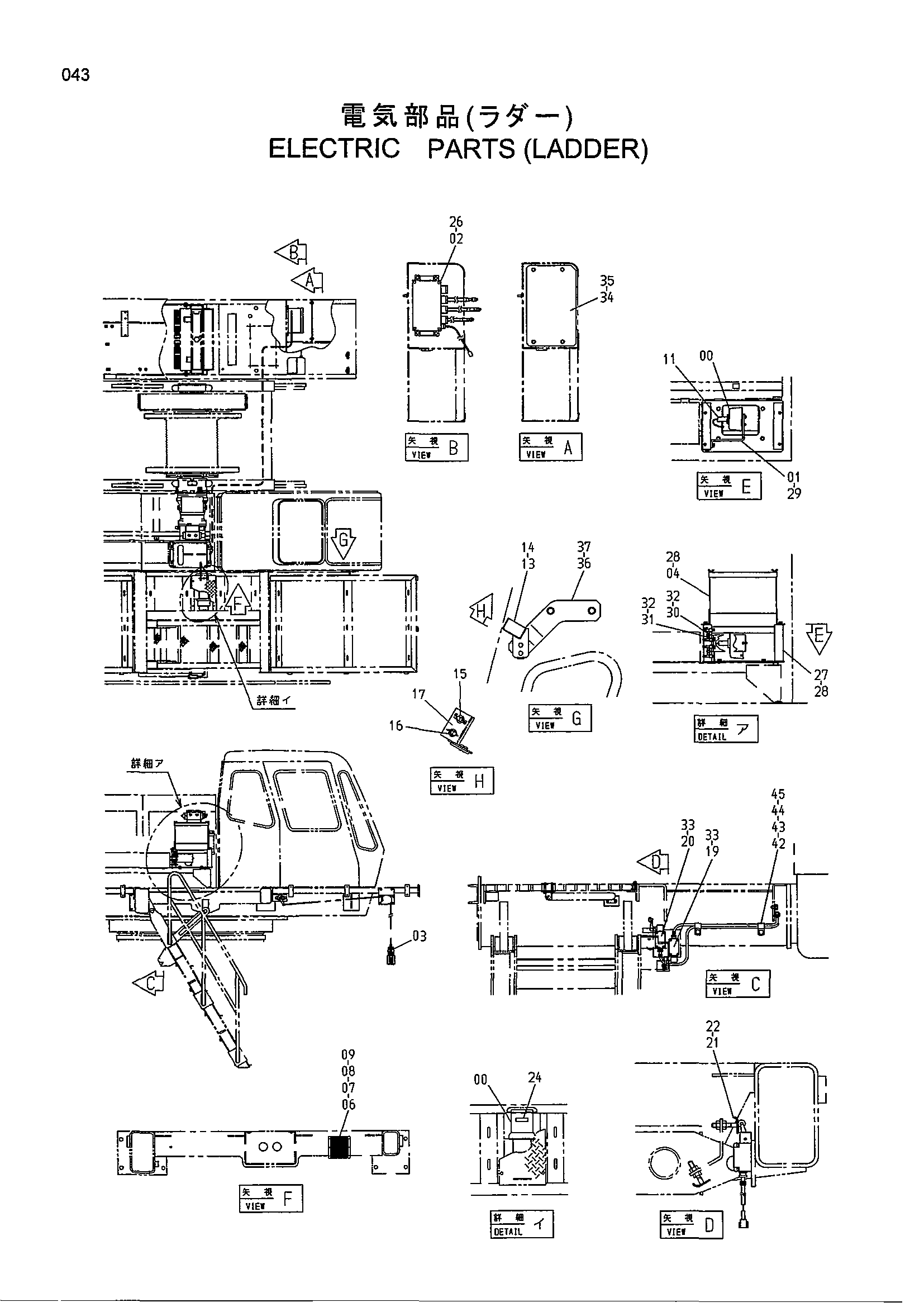

Заводская схема «Электрооборудование (лестница)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4448961 | Лебёдка | 1 |
| 01 | 4397037 | Кронштейн | 1 |
| 02 | 4381368 | Клемма | 1 |
| 03 | 4384137 | Выключатель подвесной | 1 |
| 04 | 4381409 | Короб реле | 1 |
| 06 | 4384075 | Сигнализация | 1 |
| 07 | M430435 | Винт | 2 |
| 08 | A590904 | Пружинная шайба | 2 |
| 09 | M500403 | Гайка | 2 |
| 11 | 4381463 | Разъём трос | 1 |
| 13 | 9749403 | Кронштейн | 1 |
| 14 | J450510 | Винт с шайбой | 2 |
| 15 | 4083757 | Выключатель | 1 |
| 16 | 4269582 | Выключатель | 1 |
| 17 | 4383420 | Информационная табличка | 1 |
| 19 | 4334699 | Выключатель концевой | 1 |
| 20 | 4396801 | Выключатель концевой | 1 |
| 21 | 9743299 | Ответная планка | 2 |
| 22 | J950010 | Гайка | 4 |
| 24 | 4383422 | Информационная табличка | 1 |
| 26 | J011020 | Болт с шайбой | 4 |
| 27 | 7039850 | Кронштейн | 1 |
| 28 | J021030 | Болт с шайбой | 8 |
| 29 | J021035 | Болт с шайбой | 2 |
| 30 | 4336875 | Кронштейн | 2 |
| 31 | 4257159 | Кронштейн | 2 |
| 32 | J021025 | Болт с шайбой | 2 |
| 33 | J450535 | Винт с шайбой | 8 |
| 34 | 4449367 | Крышка | 1 |
| 35 | J021030 | Болт с шайбой | 4 |
| 36 | 3090108 | Кронштейн | 1 |
| 37 | J020820 | Болт с шайбой | 2 |
| 42 | 4190273 | Зажим | 4 |
| 43 | J901020 | Болт | 2 |
| 44 | J901016 | Болт | 2 |
| 45 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
