Гидрораспределитель трубопроводы (1) — HITACHI CX900HD

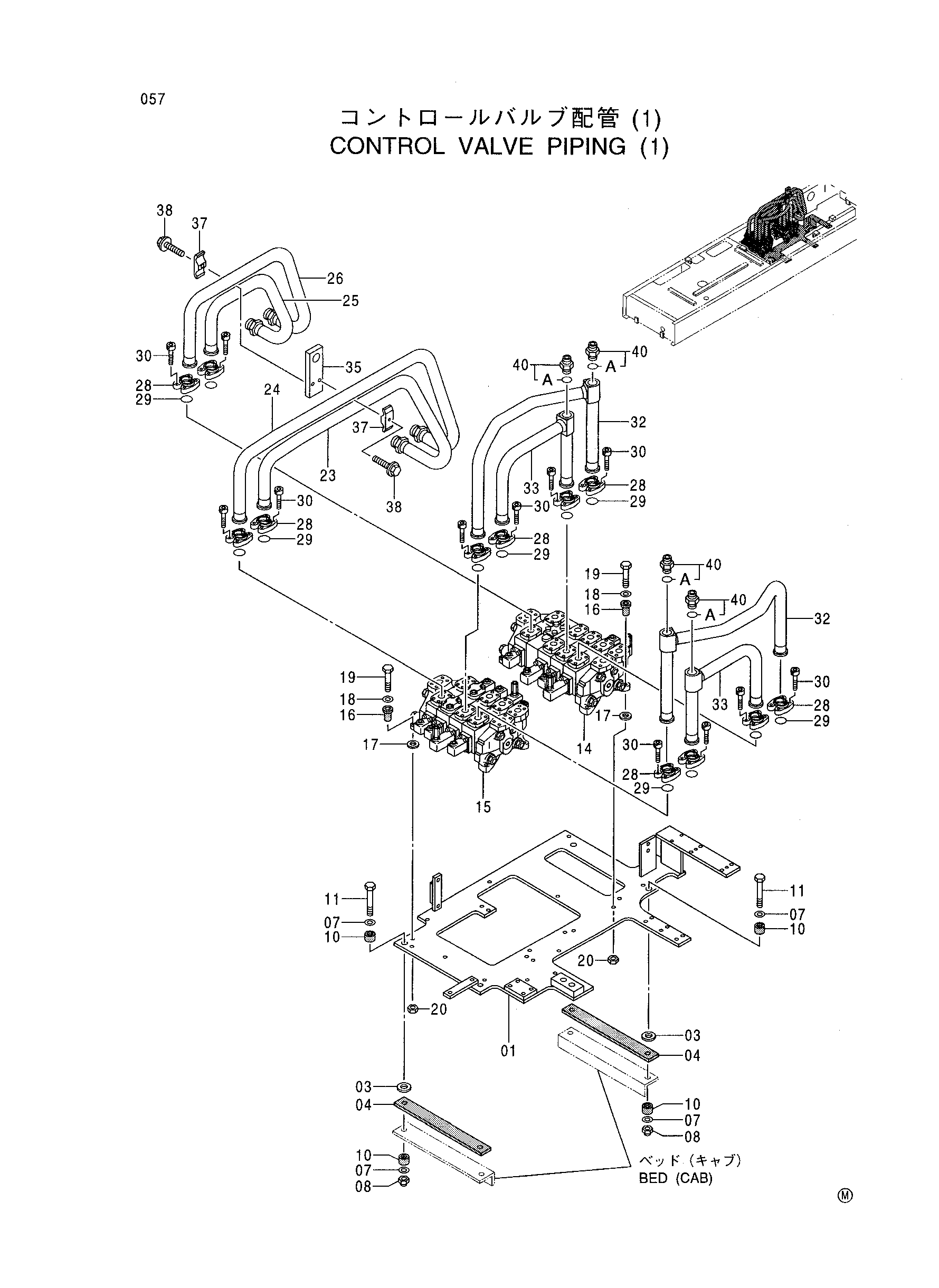

Заводская схема «Гидрораспределитель трубопроводы (1)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031859 | Пластина | 1 |
| 03 | 4314053 | Проставка | 4 |
| 04 | 4314054 | Резиновая прокладка | 2 |
| 07 | A590112 | Плоская шайба | 8 |
| 08 | M660012 | U-образная гайка | 4 |
| 10 | 4346042 | Втулка | 8 |
| 11 | J901290 | Болт | 4 |
| 14 | 4394189 | Гидрораспределитель | 1 |
| 15 | 4397599 | Гидрораспределитель | 1 |
| 16 | 4172242 | Резиновая втулка | 6 |
| 17 | 4172243 | Резиновая прокладка | 6 |
| 18 | A590110 | Плоская шайба | 6 |
| 19 | J901055 | Болт | 6 |
| 20 | M660010 | U-образная гайка | 6 |
| 23 | 8071873 | Трубка | 1 |
| 24 | 8071874 | Трубка | 1 |
| 25 | 8071875 | Трубка | 1 |
| 26 | 8071876 | Трубка | 1 |
| 28 | 962453 | Разъёмный фланец | 24 |
| 29 | 966993 | Уплотнительное кольцо | 12 |
| 30 | M341030 | Болт с внутренним шестигранником | 48 |
| 32 | 8071868 | Трубка | 2 |
| 33 | 9749867 | Трубка | 2 |
| 35 | 4371223 | Пластина | 1 |
| 37 | 4189860 | Хомут трубки | 2 |
| 38 | J011265 | Болт с шайбой | 2 |
| 40 | 4042034 | Адаптер | 4 |
| 40A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
