Лестница мекханикал блокировка — HITACHI CX900HD

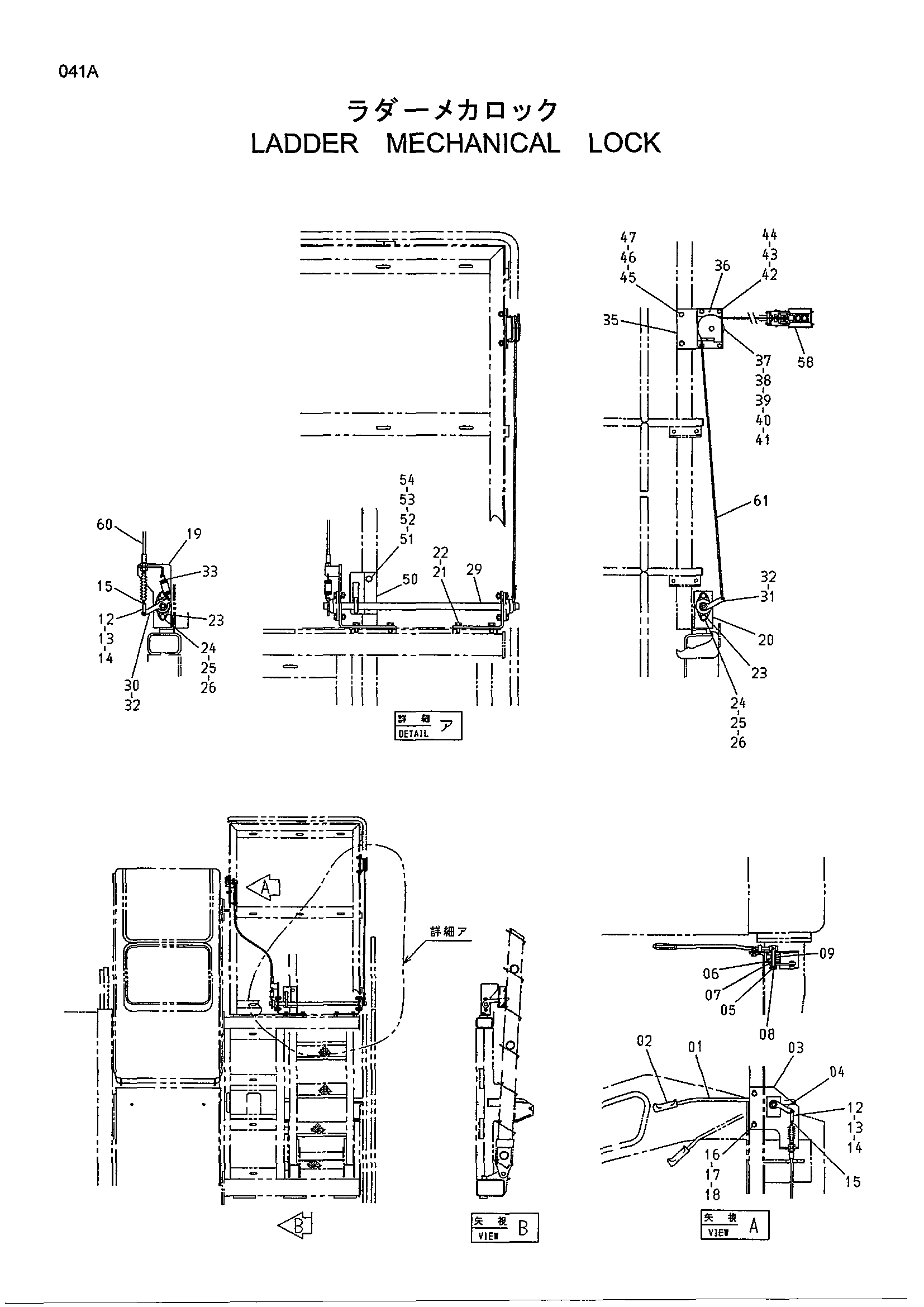

Заводская схема «Лестница мекханикал блокировка» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8050900	Рычаг блокировка	1
02	3051611	Рукоятка	1
03	8068663	Кронштейн	1
04	9748068	Тяга	1
05	4383827	Палец	1
06	4259767	Втулка	2
07	A590116	Плоская шайба	2
08	4027427	Пружинный штифт	2
09	4383975	Проставка	1
12	M980642	Концевой вилка	2
13	A740616	Палец	2
14	A761610	Шплинт	2
15	M500605	Гайка	2
16	4350632	Болт	2
17	A590912	Пружинная шайба	2
18	J950012	Гайка	2
19	8082955	Кронштейн	1
20	3081367	Кронштейн	1
21	4266110	Болт	4
22	A590916	Пружинная шайба	4
23	4383929	Подшипник. блок	2
24	4383205	Болт	4
25	A590914	Пружинная шайба	4
26	J950014	Гайка	4
29	8082905	Мост	1
30	9750099	Тяга	1
31	9738059	Ринк	1
32	4027427	Пружинный штифт	2
33	3069497	Пружина растяжения	1
35	4383927	Пластина	1
36	8068384	Кронштейн канатный блок	1
37	4382153	Канатный блок	1
38	4380830	Палец	1
39	A765032	Шплинт	1
40	Z413804	Проставка	2
41	Z413803	Втулка	1
42	4383956	Болт	4
43	A590910	Пружинная шайба	4
44	J950010	Гайка	4
45	4350632	Болт	2
46	A590912	Пружинная шайба	2
47	J950012	Гайка	2
50	9748250	Кронштейн	1
51	4383236	Болт	2
52	J21685	Шайба уклон	2
53	A590916	Пружинная шайба	2
54	J950016	Гайка	2
58	9748270	Кронштейн	1
60	4118292	Трос управления	1
61	4385169	Канат	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
