Верхний стрела — HITACHI CX900HD

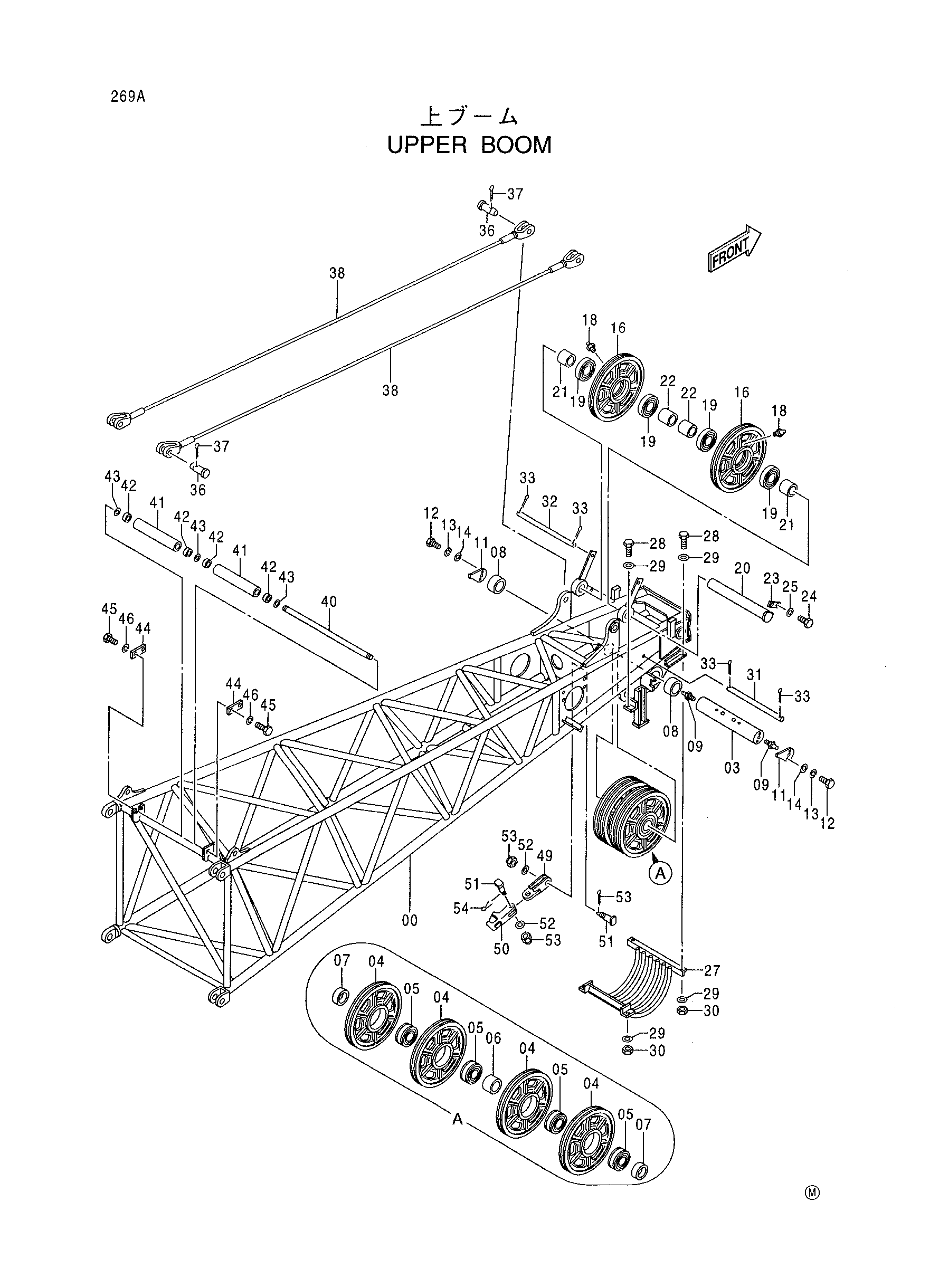

Заводская схема «Верхний стрела» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5005949	Стрела верхний	1
03	4403761	Мост	1
04	3080924	Канатный блок	4
05	4361339	Роликовый подшипник	4
06	4160405	Проставка	1
07	4402379	Проставка	2
08	4406114	Проставка	2
09	J75482	Пресс-маслёнка	2
11	4402786	Ограничитель	2
12	J901640	Болт	4
13	A590916	Пружинная шайба	4
14	A590116	Плоская шайба	4
16	3081859	Канатный блок	2
18	J75481	Пресс-маслёнка	2
19	4129305	Шариковый подшипник	4
20	4403759	Мост	1
21	4402389	Проставка	2
22	4403753	Проставка	2
23	X4247	Стопорная пластина	1
24	J901630	Болт	2
25	A590916	Пружинная шайба	2
27	8072461	Направляющая	1
28	J901235	Болт	4
29	449490	Шайба	8
30	M660012	U-образная гайка	4
31	4253797	Палец	1
32	4402782	Палец	1
33	A766040	Шплинт	4
36	4403399	Палец	4
37	A761090	Шплинт	4
38	8073995	Канат подвесной	2
40	4404987	Мост	1
41	4404997	Каток направляющая	2
42	4116925	Подшипник шарик	4
43	4405395	Проставка	3
44	4190907	Стопорная пластина	2
45	J901220	Болт	4
46	A590912	Пружинная шайба	4
49	8016217	Концевой вилка	1
50	2011693	Разъём канат	1
51	4387083	Палец	2
52	4114408	Шайба	2
53	4137247	Корончатая гайка	2
54	A766063	Шплинт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
