Гусеничная рама — HITACHI CX900HD

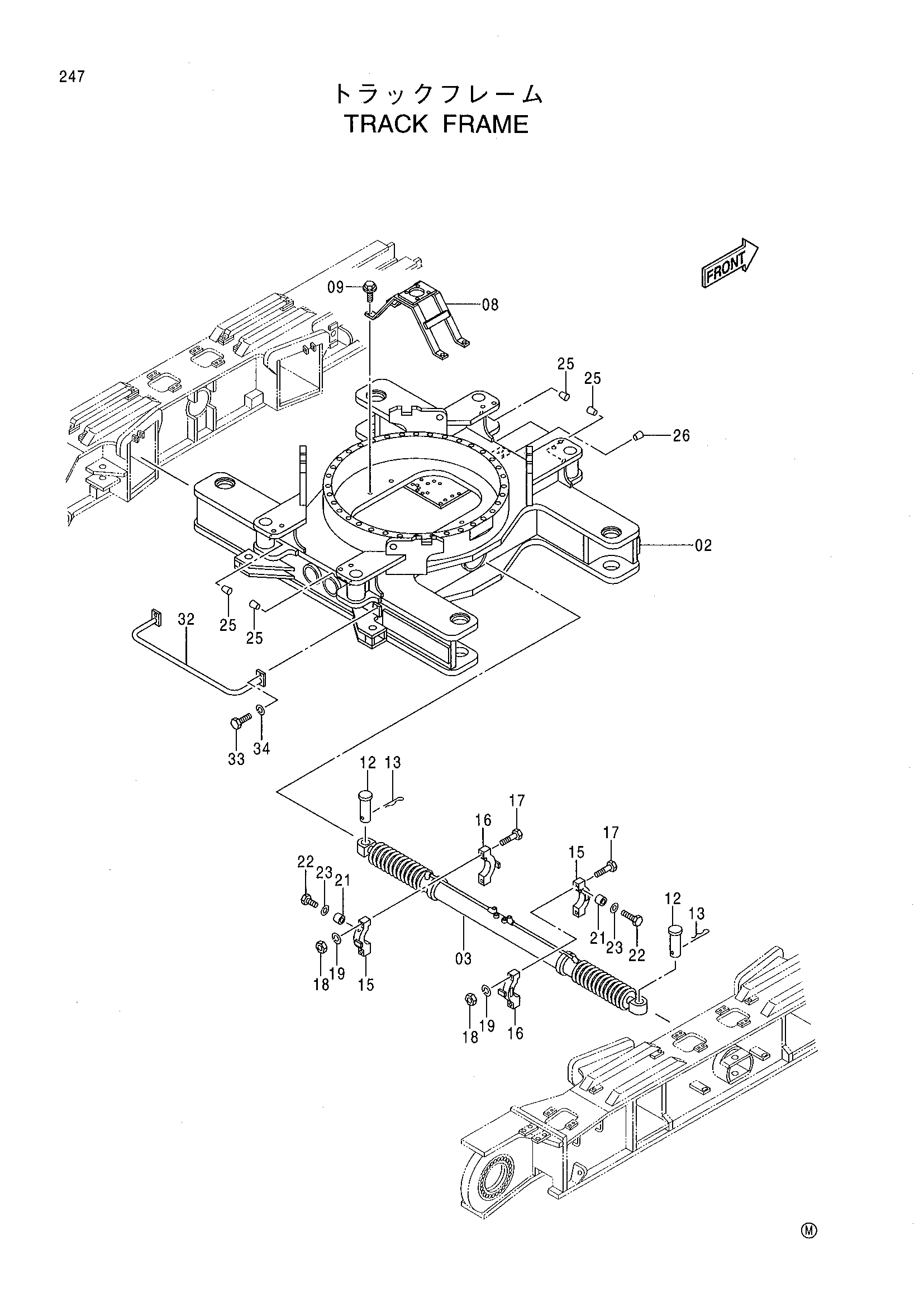

Заводская схема «Гусеничная рама» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6017564 | Гусеничная рама | 1 |
| 03 | 4402457 | Гидроцилиндр. масляный | 1 |
| 08 | 8063414 | Кронштейн | 1 |
| 09 | J011235 | Болт с шайбой | 4 |
| 12 | 4406633 | Палец | 2 |
| 13 | 3006890 | Стопорный палец | 2 |
| 15 | 8073463 | Кронштейн | 2 |
| 16 | 8073464 | Кронштейн | 2 |
| 17 | J901410 | Болт | 4 |
| 18 | J951014 | Гайка | 4 |
| 19 | A590914 | Пружинная шайба | 4 |
| 21 | 4406638 | Ограничитель | 2 |
| 22 | J901480 | Болт | 2 |
| 23 | J222014 | Шайба | 2 |
| 25 | 494465 | Колпачок | 1 |
| 26 | 429597 | Пробка | 4 |
| 32 | 8075727 | Опора | 1 |
| 33 | J912045 | Болт | 2 |
| 34 | A590920 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
