Электрооборудование (кабина платформа) — HITACHI CX900HD

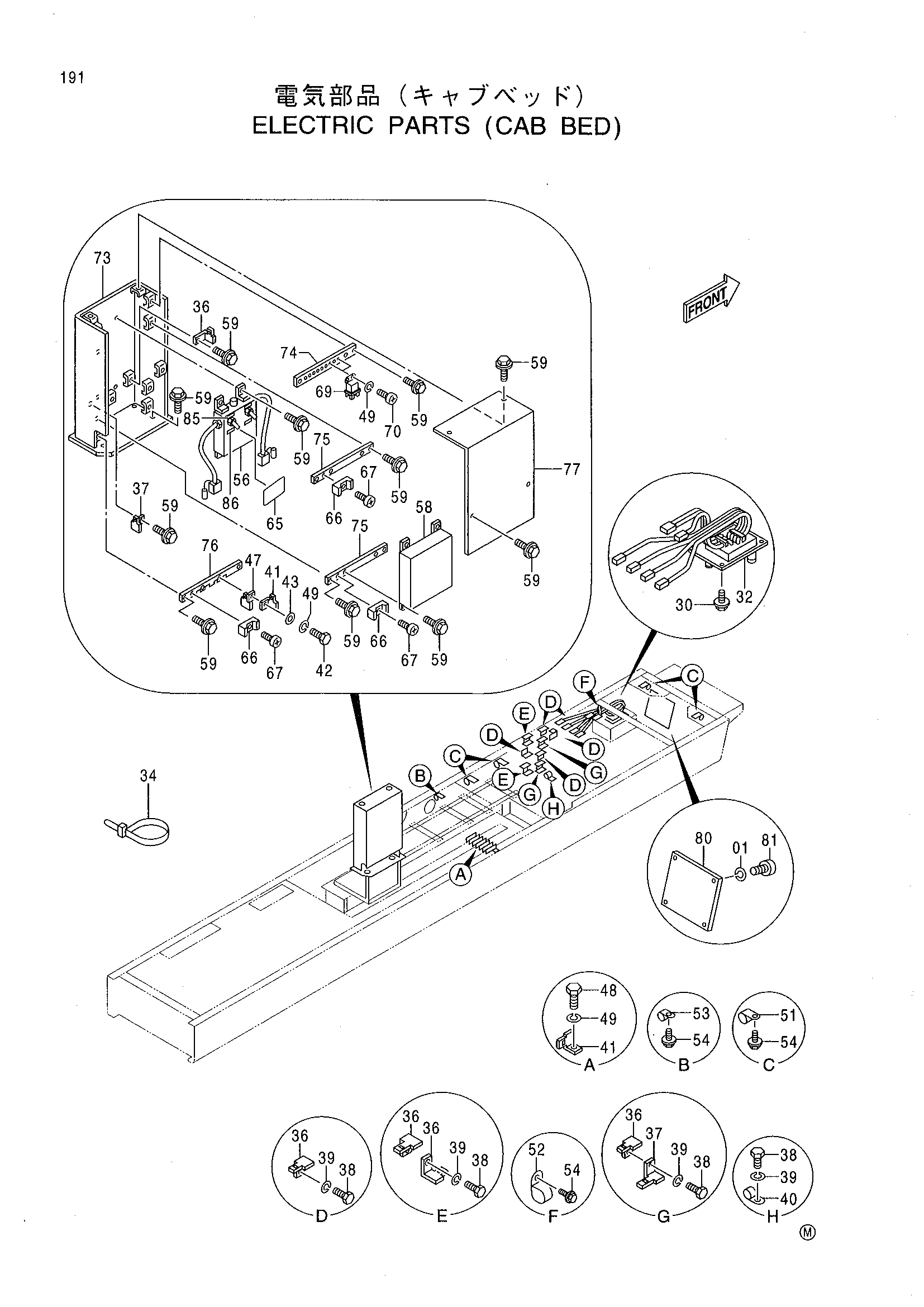

Заводская схема «Электрооборудование (кабина платформа)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A590910 | Пружинная шайба | 4 |
| 30 | J011030 | Болт с шайбой | 4 |
| 32 | 4403196 | Короб клемма | 1 |
| 34 | 4055311 | Ленточный зажим | 18 |
| 36 | 4257159 | Кронштейн | 11 |
| 37 | 4336875 | Кронштейн | 3 |
| 38 | J901014 | Болт | 9 |
| 39 | A590910 | Пружинная шайба | 9 |
| 40 | 4190271 | Зажим | 1 |
| 41 | 4252767 | Кронштейн | 7 |
| 42 | J900616 | Болт | 1 |
| 43 | A590106 | Плоская шайба | 1 |
| 47 | 4336874 | Кронштейн | 1 |
| 48 | J900610 | Болт | 6 |
| 49 | A590906 | Пружинная шайба | 9 |
| 51 | 4190264 | Зажим | 4 |
| 52 | 4190265 | Зажим | 1 |
| 53 | 4190274 | Зажим | 1 |
| 54 | J011022 | Болт с шайбой | 1 |
| 56 | 4400143 | Резистор | 1 |
| 58 | 9211368 | Контроллер нега | 1 |
| 58 | 9201979 | Контроллер нега | 1 |
| 59 | J021020 | Болт с шайбой | 25 |
| 65 | 4453050 | Информационная табличка | 1 |
| 66 | 4196829 | Направляющая лента | 3 |
| 67 | M430613 | Винт | 3 |
| 69 | 4251588 | Реле | 2 |
| 70 | M430610 | Винт | 2 |
| 73 | 7035228 | Кронштейн | 1 |
| 74 | 9751030 | Кронштейн | 1 |
| 75 | 9751031 | Кронштейн | 2 |
| 76 | 9751032 | Кронштейн | 1 |
| 77 | 3083398 | Крышка | 1 |
| 80 | 4460885 | Крышка | 1 |
| 81 | 4345743 | Болт | 4 |
| 85 | 4398731 | Информационная табличка | 2 |
| 86 | 4398732 | Информационная табличка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
