Крышка группа — HITACHI CX900HD

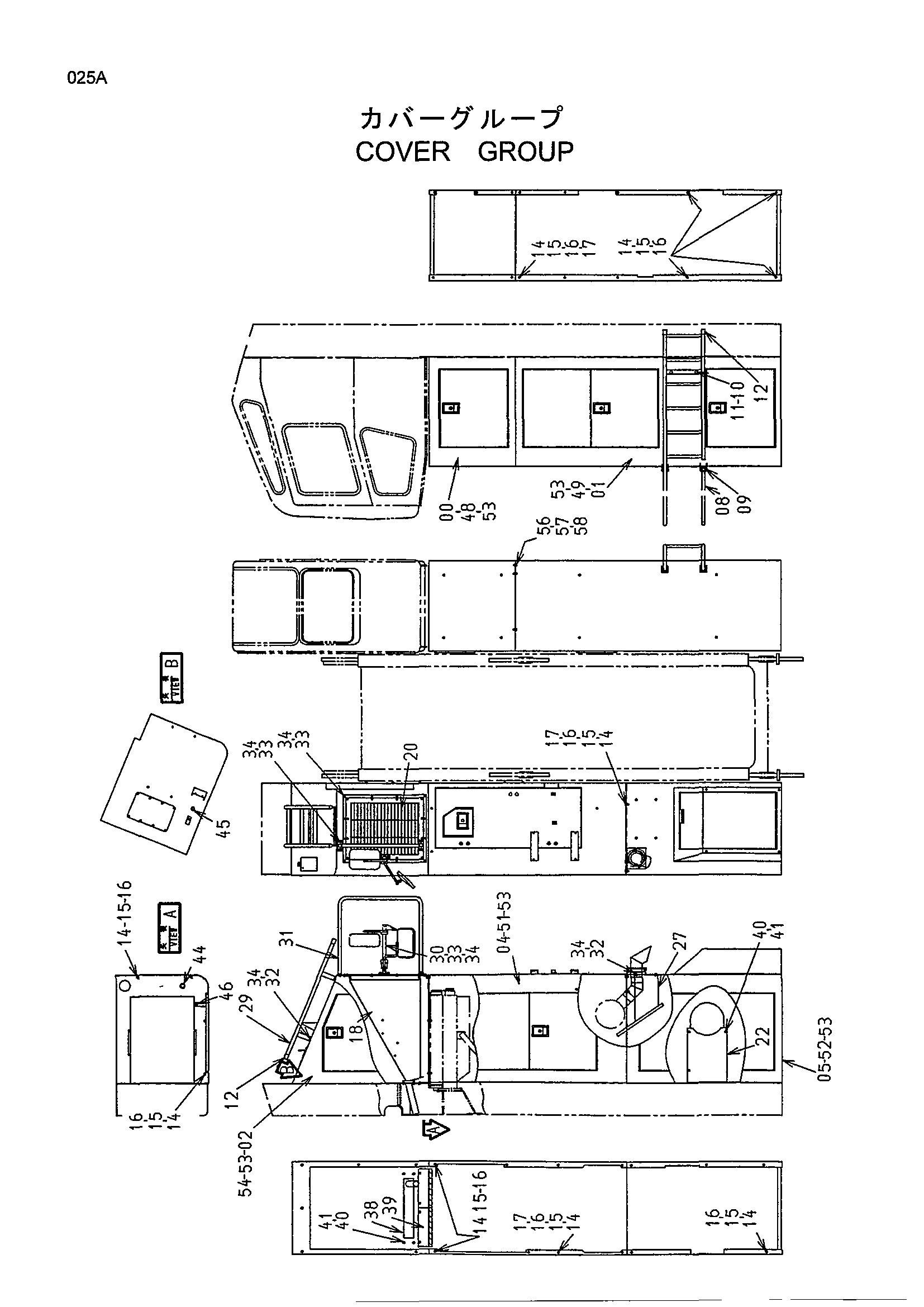

Заводская схема «Крышка группа» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9177893 | Крышка | 1 |
| 01 | 9177894 | Крышка | 1 |
| 02 | 9173287 | Крышка | 1 |
| 04 | 9173471 | Крышка | 1 |
| 05 | 9178299 | Крышка | 1 |
| 08 | 7035026 | Лестница | 1 |
| 09 | 4001834 | Палец кольцо | 2 |
| 10 | 4369912 | Ручка | 2 |
| 11 | 4337269 | Шайба | 2 |
| 12 | 4324299 | Колпачок | 6 |
| 14 | 4350632 | Болт | 42 |
| 15 | 4298759 | Пружинная шайба | 42 |
| 16 | 4291332 | Плоская шайба | 42 |
| 17 | J950012 | Гайка | 31 |
| 18 | 7035268 | Воздуховод | 1 |
| 19 | 4443179 | Дополнительный воздуховод | 1 |
| 20 | 6017437 | Лоувер | 1 |
| 21 | 4443110 | Дополнительный лоувер | 1 |
| 22 | 8081479 | Крышка | 1 |
| 27 | 7035285 | Защитный кожух | 1 |
| 28 | A590110 | Плоская шайба | 4 |
| 29 | 8075487 | Лестница | 1 |
| 30 | 9751152 | Стойка | 1 |
| 31 | 8075489 | Поручень | 1 |
| 32 | 4345743 | Болт | 8 |
| 33 | 4330985 | Болт | 30 |
| 34 | 4225468 | Пружинная шайба | 38 |
| 38 | 7036195 | Крышка | 1 |
| 39 | 9752356 | Крышка | 2 |
| 40 | 4350627 | Болт | 11 |
| 41 | 4225468 | Пружинная шайба | 11 |
| 44 | 4210485 | Резиновая втулка | 1 |
| 45 | 94-2809 | Резиновая втулка | 1 |
| 46 | 4161289 | Резиновая втулка | 1 |
| 48 | 4442908 | Дополнительный крышка | 1 |
| 49 | 4443008 | Дополнительный крышка | 1 |
| 51 | 4443133 | Дополнительный крышка | 1 |
| 52 | 4443144 | Дополнительный крышка | 1 |
| 53 | 4448587 | Дополнительный крышка | 1 |
| 54 | 4443067 | Дополнительный крышка | 1 |
| 56 | 4350628 | Болт | 4 |
| 57 | 4294623 | Плоская шайба | 4 |
| 58 | 4225468 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
