Боковой валк (правый) — HITACHI CX900HD

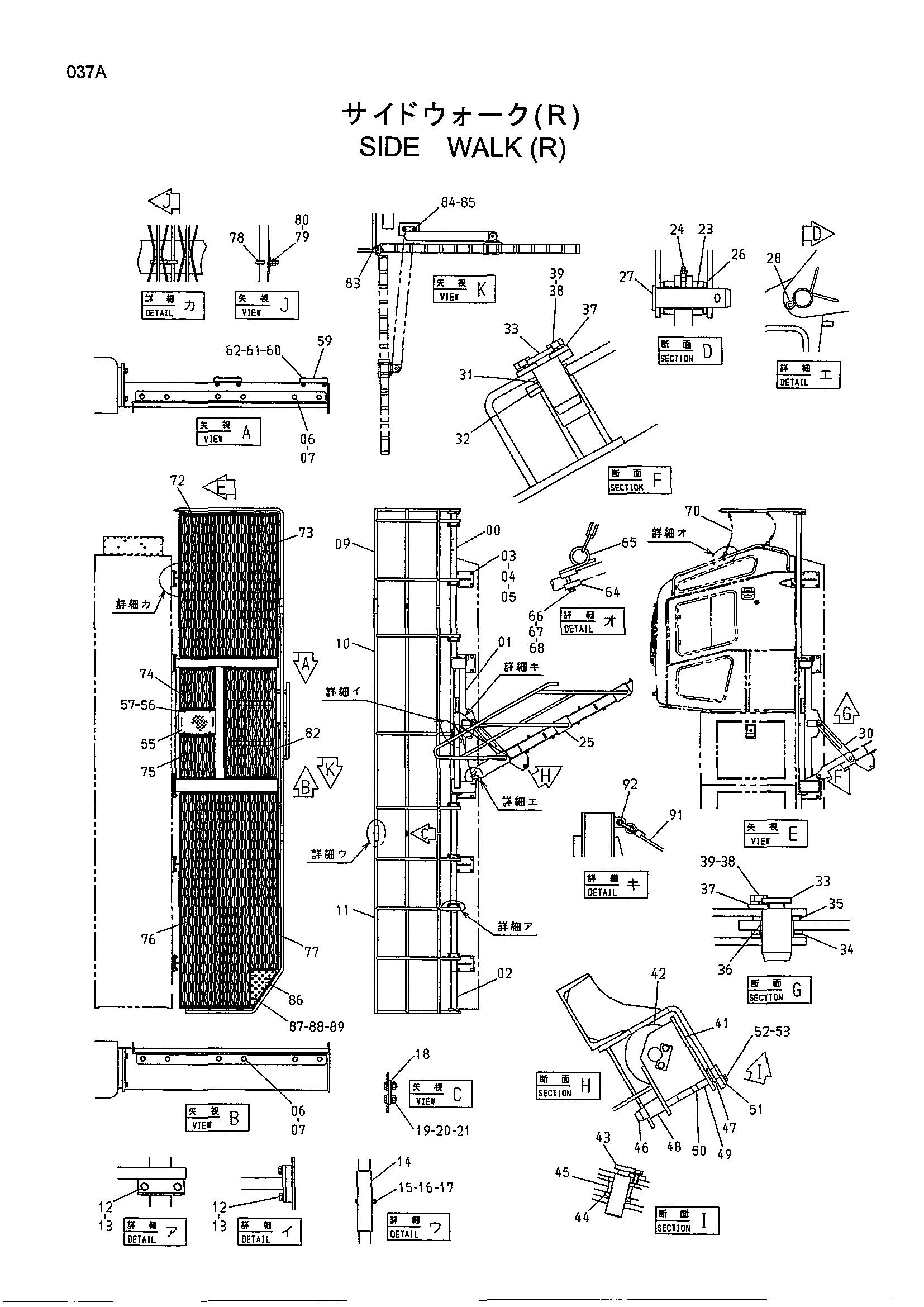

Заводская схема «Боковой валк (правый)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7038818	Ступень	1
01	6019854	Ступень	1
02	6019844	Ступень	1
03	4383236	Болт	20
04	A590916	Пружинная шайба	20
05	4087197	Шайба	20
06	4254739	Болт	12
07	A590916	Пружинная шайба	12
09	7038839	Поручень	1
10	7039805	Поручень	1
11	7039804	Поручень	1
12	4350631	Болт	24
13	A590912	Пружинная шайба	24
14	4141515	Трубка	2
15	4383210	Болт	2
16	A590106	Плоская шайба	4
17	M500605	Гайка	4
18	4141516	Пластина	2
19	4350632	Болт	4
20	A590912	Пружинная шайба	4
21	J950012	Гайка	4
23	4437348	Втулка	4
24	J75481	Пресс-маслёнка	2
25	5007530	Лестница	1
26	4381040	Проставка	4
27	4380831	Палец	2
28	A768080	Шплинт	2
30	4449317	Тяга	1
31	4381042	Проставка	1
32	4381168	Подшипник	1
33	4380329	Палец	2
34	4381039	Проставка	1
35	4381040	Проставка	1
36	4381166	Подшипник	1
37	X4245	Стопорная пластина	2
38	4380626	Болт	4
39	A590910	Пружинная шайба	4
41	8068380	Подвес	2
42	4382153	Канатный блок	2
43	4380833	Палец	2
44	413804	Проставка	4
45	413803	Втулка	2
46	4380838	Палец	2
47	4381044	Проставка	2
48	4381045	Проставка	2
49	4381794	Подшипник	6
50	4381795	Подшипник	2
51	X4454	Стопорная пластина	4
52	4383262	Болт	8
53	A590906	Пружинная шайба	8
55	8068094	Крышка	1
56	4351658	Болт	4
57	A590908	Пружинная шайба	4
59	4380843	Пластина	2
60	4350630	Болт	4
61	A590110	Плоская шайба	4
62	J950010	Гайка	8
64	4201441	Хомут	2
65	9745213	Крюк	2
66	4350625	Болт	4
67	J251008	Пружинная шайба	4
68	J250008	Плоская шайба	4
70	4396552	Цепь	2
72	4442411	Катвалк	2
73	4442414	Катвалк	1
74	4381075	Катвалк	1
75	4381076	Катвалк	1
76	4449195	Катвалк	2
77	4442412	Катвалк	1
78	4346517	Крюк	22
79	J217083	Шайба	22
80	4298752	Гайка	44
82	4449194	Катвалк	1
83	M470410	Винт	6
84	M430516	Винт	2
85	A590905	Пружинная шайба	2
86	8083011	Ступень	1
87	4350630	Болт	3
88	A590910	Пружинная шайба	3
89	A590110	Плоская шайба	3
91	4396799	Канат провод	1
92	4381153	Серьга	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
