Подъёмный механизм устройство — HITACHI CX900HD

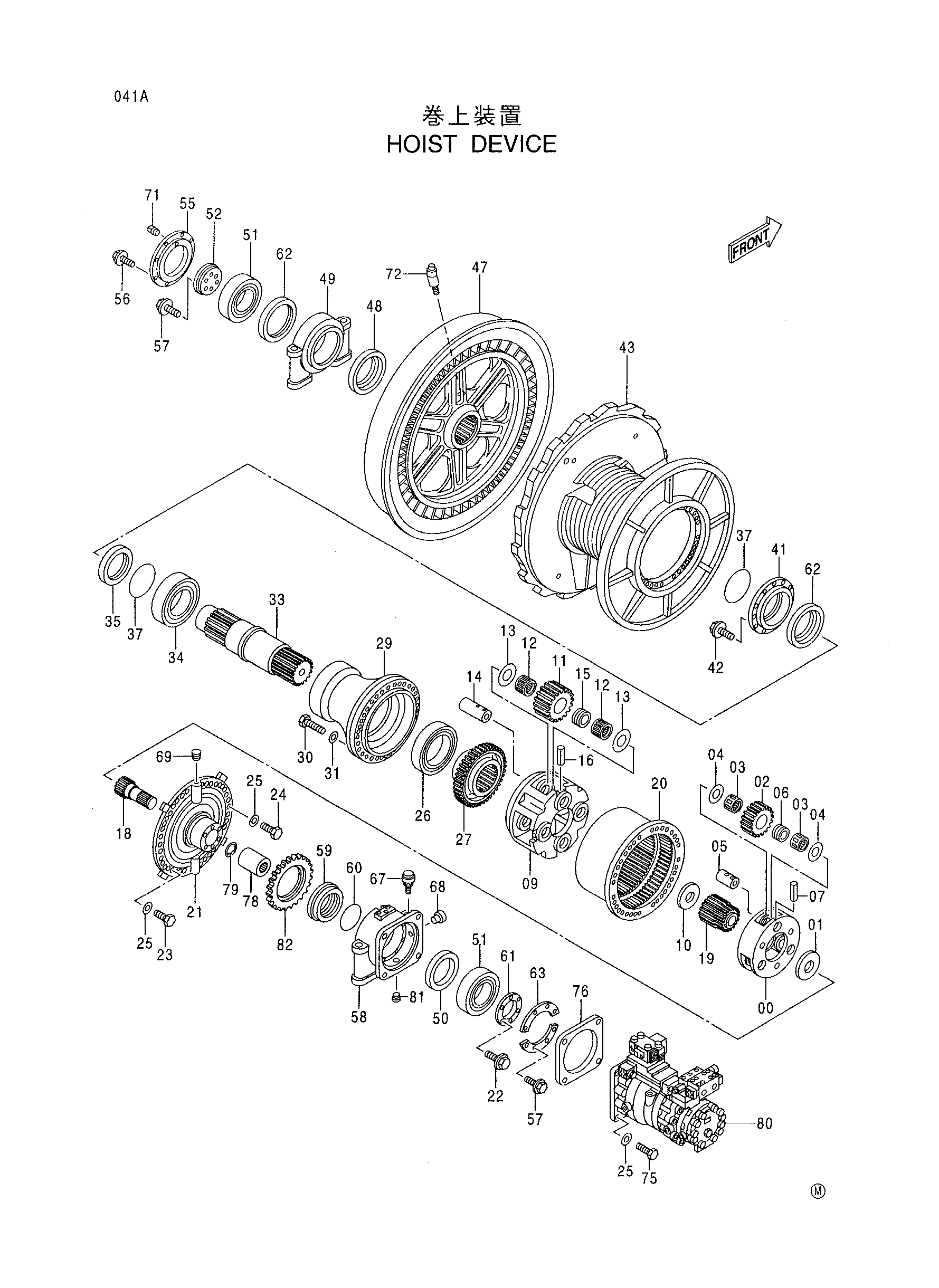

Заводская схема «Подъёмный механизм устройство» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9178001 | Подъёмный механизм устройство | 2 | |
| 00 | 2043449 | Водило | 1 |
| 01 | 4414506 | Проставка | 1 |
| 02 | 3084779 | Планетарная шестерня | 3 |
| 03 | 4192976 | Игольчатый подшипник | 6 |
| 04 | 4199578 | Упорная пластина | 6 |
| 05 | 4414451 | Палец | 3 |
| 06 | 4414500 | Проставка | 3 |
| 07 | 4239704 | Пружинный штифт | 3 |
| 09 | 2043450 | Водило | 1 |
| 10 | 4181100 | Проставка | 1 |
| 11 | 3084781 | Планетарная шестерня | 4 |
| 12 | 4414454 | Игольчатый подшипник | 8 |
| 13 | 4414508 | Упорная пластина | 8 |
| 14 | 4414452 | Палец | 4 |
| 15 | 4414501 | Проставка | 4 |
| 16 | 4414818 | Пружинный штифт | 4 |
| 18 | 3084777 | Вал проп. | 1 |
| 19 | 3084780 | Солнечная шестерня | 1 |
| 20 | 2043453 | Коронная шестерня | 1 |
| 21 | 2043455 | Крышка барабан | 1 |
| 22 | J011235 | Болт с шайбой | 6 |
| 23 | J932080 | Болт | 36 |
| 24 | J932045 | Болт | 2 |
| 25 | 4018545 | Шайба | 42 |
| 26 | 4414453 | Подшипник. спх.рол. | 1 |
| 27 | 2043451 | Муфта шестерня | 1 |
| 29 | 2043454 | Барабан | 1 |
| 30 | J931475 | Болт | 36 |
| 31 | 4339510 | Шайба | 36 |
| 33 | 2043452 | Вал | 1 |
| 34 | 4096549 | Роликовый подшипник | 1 |
| 35 | 4414292 | Втулка | 1 |
| 37 | A810190 | Уплотнительное кольцо | 2 |
| 41 | 3084842 | Фиксатор | 1 |
| 42 | J011230 | Болт с шайбой | 12 |
| 43 | 0003374 | Барабан | 1 |
| 47 | 1026851 | Барабан тормоз | 1 |
| 48 | 3084844 | Втулка | 1 |
| 49 | 2043456 | Педестал | 1 |
| 50 | 4115839 | Масляное уплотнение | 1 |
| 51 | 4096548 | Роликовый подшипник | 2 |
| 52 | 4414291 | Фиксатор | 1 |
| 55 | 4414000 | Крышка | 1 |
| 56 | J011025 | Болт с шайбой | 8 |
| 57 | J011230 | Болт с шайбой | 14 |
| 58 | 2043457 | Педестал | 1 |
| 59 | 3084843 | Втулка | 1 |
| 60 | A810170 | Уплотнительное кольцо | 1 |
| 61 | 4414289 | Фиксатор | 1 |
| 62 | 4097554 | Масляное уплотнение | 2 |
| 63 | 4414290 | Фиксатор | 2 |
| 67 | 989058 | Сапун | 1 |
| 68 | 971380 | Указатель уровня | 1 |
| 69 | 94-2014 | Пробка | 2 |
| 71 | 94-2021 | Пробка | 1 |
| 72 | J75581 | Пресс-маслёнка | 1 |
| 75 | J932070 | Болт | 4 |
| 76 | 3086893 | Проставка | 1 |
| 78 | 3084778 | Муфта | 1 |
| 79 | 4069898 | Стопорное кольцо | 1 |
| 80 | 4424416 | Гидромотор плунжер | 1 |
| 81 | 94-2013 | Пробка | 1 |
| 82 | 3084859 | Пластина слит | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
