Управление рукоятка (правый) — HITACHI CX900HD

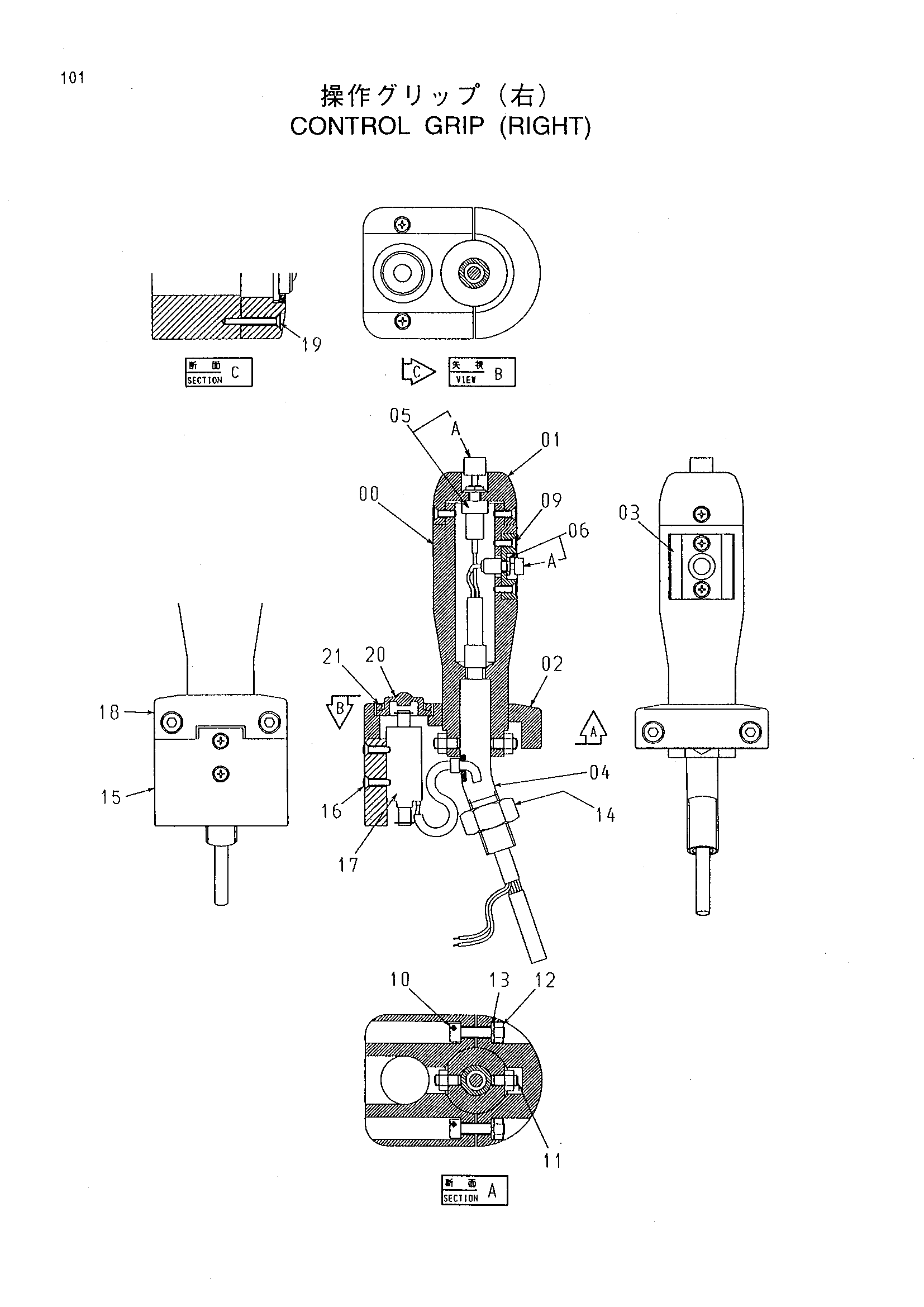

Заводская схема «Управление рукоятка (правый)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 7038460 | Рукоятка | 1 | |
| 00 | 3073790 | Рукоятка | 1 |
| 01 | 4357491 | Рукоятка наружный | 1 |
| 02 | 3073789 | Опора | 1 |
| 03 | 4357490 | Сиденье | 1 |
| 04 | 4436920 | Трубка | 1 |
| 05 | 4340628 | Выключатель пусхбут. | 1 |
| 05A | 4459312 | Колпачок | 1 |
| 06 | 4323640 | Выключатель пусхбут. | 1 |
| 06A | 4459314 | Колпачок | 1 |
| 09 | J660310 | Винт | 4 |
| 10 | M340520 | Болт с внутренним шестигранником | 2 |
| 11 | 4357606 | Установочный винт | 2 |
| 12 | J230005 | Гайка | 4 |
| 13 | J251005 | Пружинная шайба | 2 |
| 14 | J950014 | Гайка | 1 |
| 15 | 3089298 | Опора | 1 |
| 16 | J660310 | Винт | 2 |
| 17 | 4321191 | Соленоид | 1 |
| 18 | 3089295 | Опора | 1 |
| 19 | 4387376 | Самонарезающий винт | 2 |
| 20 | 4330350 | Колпачок | 1 |
| 21 | 4434757 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
