Боковой валк (левый) — HITACHI CX900HD

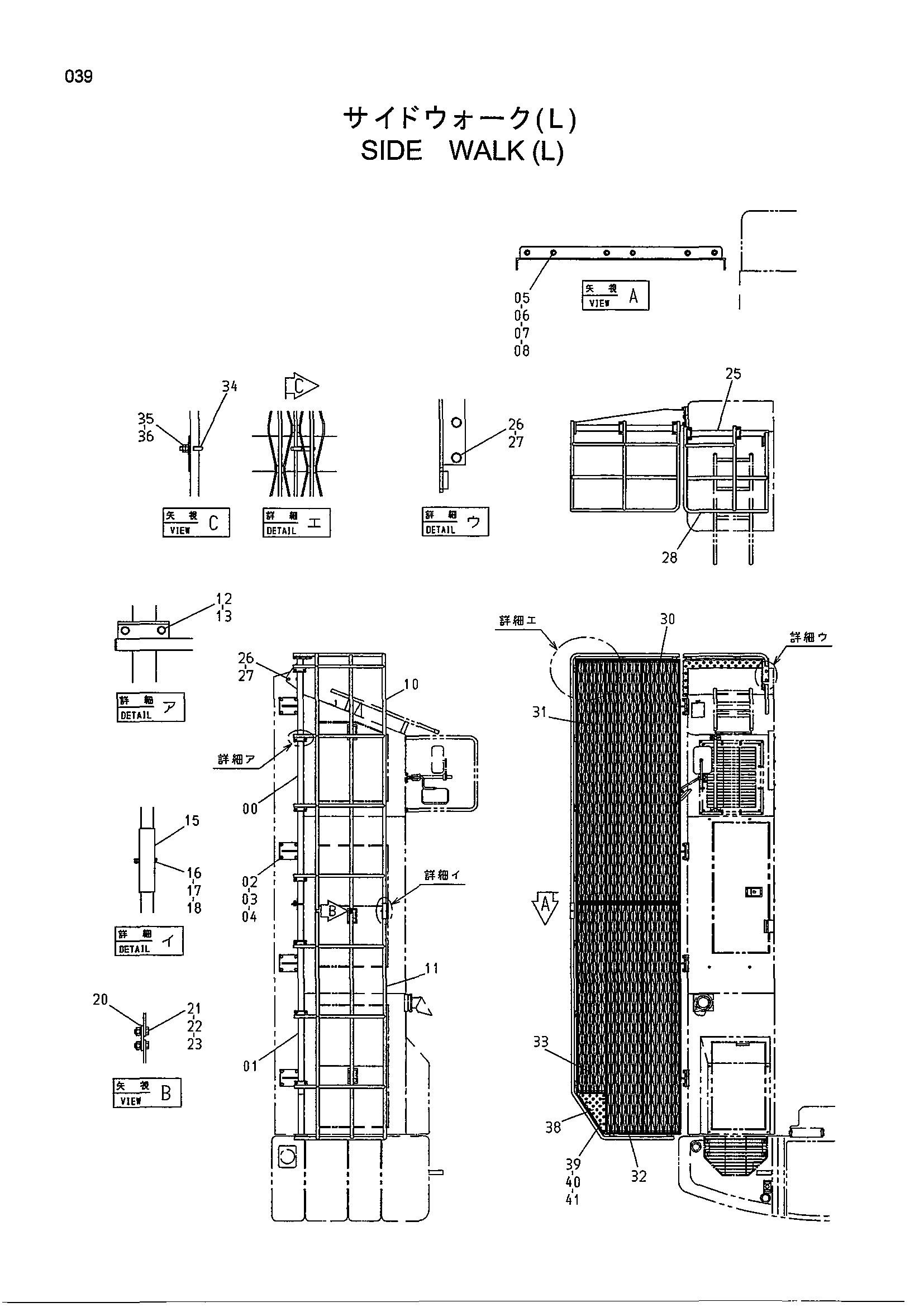

Заводская схема «Боковой валк (левый)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019845 | Ступень | 1 |
| 01 | 6019846 | Ступень | 1 |
| 02 | 4383236 | Болт | 16 |
| 03 | A590916 | Пружинная шайба | 16 |
| 04 | 4087197 | Шайба | 16 |
| 05 | 4254738 | Болт | 6 |
| 06 | A590116 | Плоская шайба | 12 |
| 07 | A590916 | Пружинная шайба | 6 |
| 08 | J950016 | Гайка | 6 |
| 10 | 7039809 | Поручень | 1 |
| 11 | 7039823 | Поручень | 1 |
| 12 | 4350631 | Болт | 28 |
| 13 | A590912 | Пружинная шайба | 28 |
| 15 | 4141515 | Трубка | 1 |
| 16 | 4383210 | Болт | 1 |
| 17 | A590106 | Плоская шайба | 2 |
| 18 | M500605 | Гайка | 2 |
| 20 | 4141516 | Пластина | 1 |
| 21 | 4350632 | Болт | 2 |
| 22 | A590912 | Пружинная шайба | 2 |
| 23 | J950012 | Гайка | 2 |
| 25 | 7039808 | Ступень | 1 |
| 26 | 4266110 | Болт | 4 |
| 27 | A590916 | Пружинная шайба | 4 |
| 28 | 8082906 | Поручень | 1 |
| 30 | 4449196 | Катвалк | 2 |
| 31 | 4442415 | Катвалк | 1 |
| 32 | 4449195 | Катвалк | 2 |
| 33 | 4442412 | Катвалк | 1 |
| 34 | 4346517 | Крюк | 18 |
| 35 | J217083 | Шайба | 18 |
| 36 | 4298752 | Гайка | 36 |
| 38 | 8083014 | Ступень | 1 |
| 39 | 4350630 | Болт | 3 |
| 40 | A590910 | Пружинная шайба | 3 |
| 41 | A590110 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
