Трубопроводы системы смазки (портал) — HITACHI CX900HD

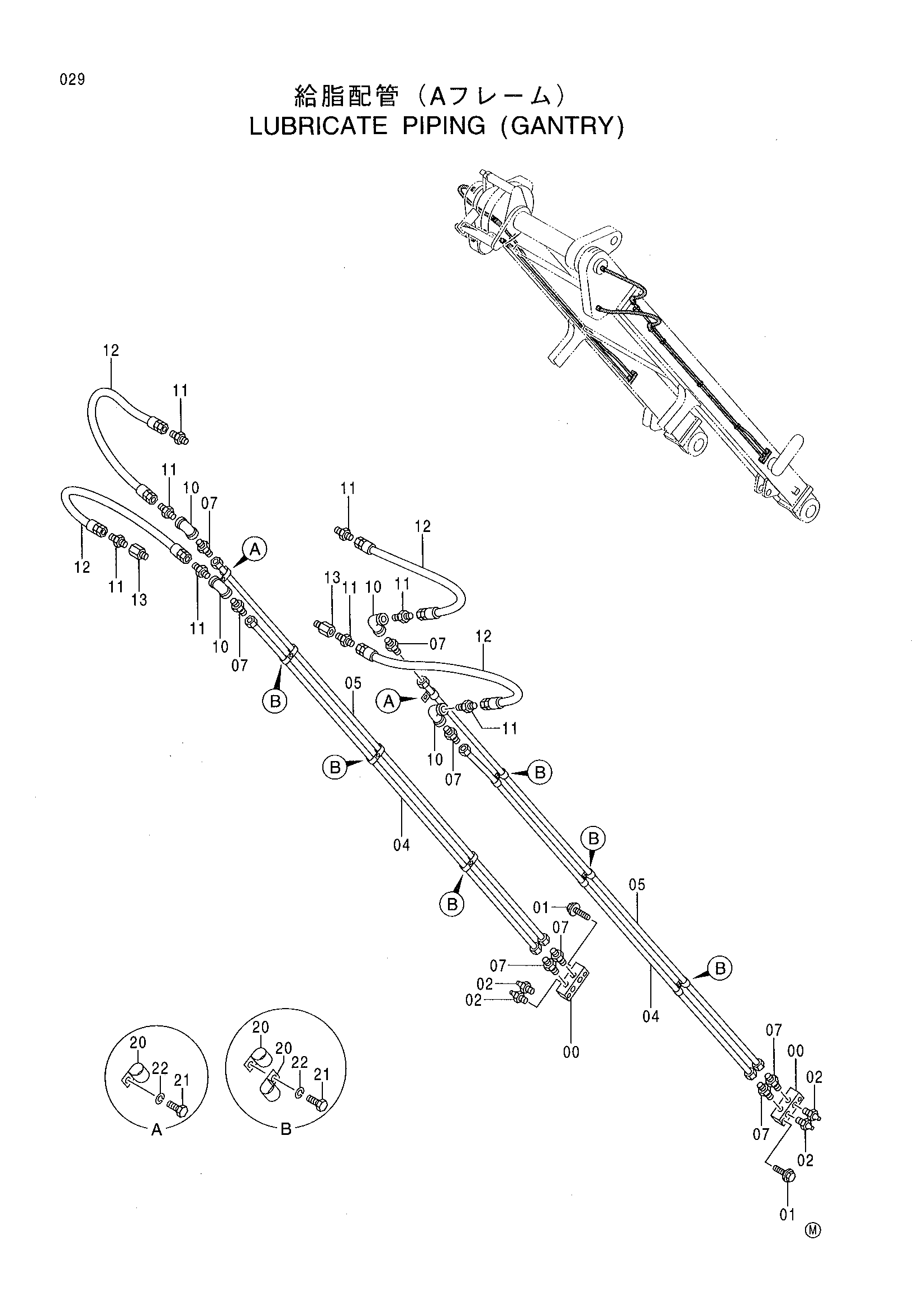

Заводская схема «Трубопроводы системы смазки (портал)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4034462 | Угловой штуцер | 2 |
| 01 | J010845 | Болт с шайбой | 4 |
| 02 | J75482 | Пресс-маслёнка | 4 |
| 04 | 4402885 | Трубка | 2 |
| 05 | 4402886 | Трубка | 2 |
| 07 | 4130169 | Штуцер трубки | 8 |
| 10 | 94-0600 | Угловой штуцер | 4 |
| 11 | 94-1301 | Адаптер | 8 |
| 12 | 4098901 | Нейлоновый шланг | 4 |
| 13 | 4078859 | Переходник | 2 |
| 20 | 484827 | Хомут | 14 |
| 21 | J901020 | Болт | 8 |
| 22 | A590910 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
