Тормоз рычаг — HITACHI CX900HD

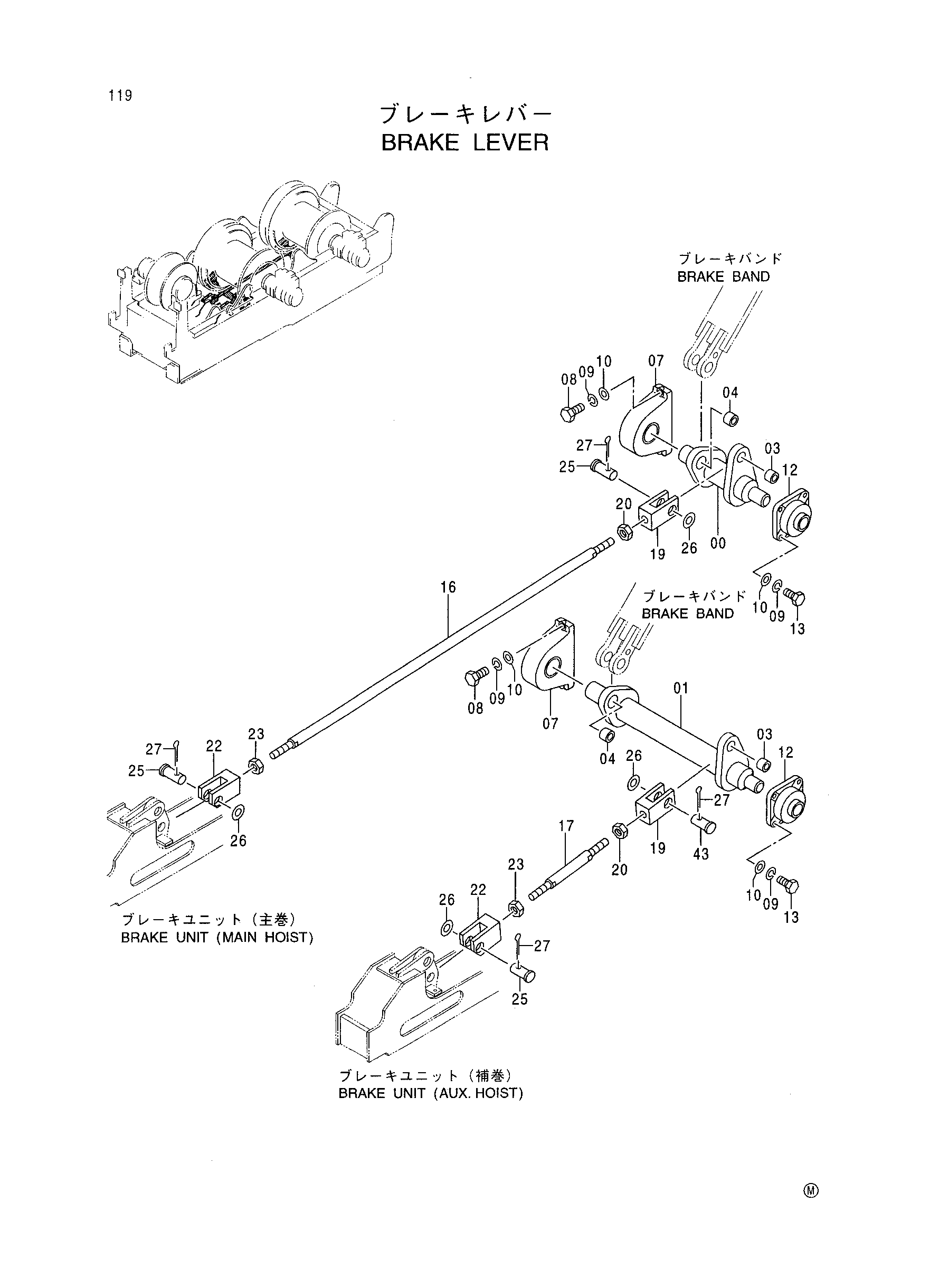

Заводская схема «Тормоз рычаг» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8075640 | Вал | 1 |
| 02 | 8075641 | Вал | 1 |
| 03 | 4122069 | Втулка | 2 |
| 04 | 4372060 | Втулка | 2 |
| 07 | 4405802 | Подшипник. блок | 2 |
| 08 | J922070 | Болт | 4 |
| 09 | J257220 | Пружинная шайба | 12 |
| 10 | A590120 | Плоская шайба | 12 |
| 12 | 4405383 | Подшипник. блок | 2 |
| 13 | J922060 | Болт | 8 |
| 16 | 4405385 | Шток | 1 |
| 17 | 4405386 | Шток | 1 |
| 19 | 4405389 | Концевой вилка(правый) | 2 |
| 20 | J951024 | Гайка | 2 |
| 22 | 4405390 | Концевой вилка(левый) | 2 |
| 23 | J956024 | Гайка L | 2 |
| 25 | 4403138 | Палец | 4 |
| 26 | A590136 | Плоская шайба | 4 |
| 27 | A768063 | Шплинт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
