Пилотные гидролинии (3-2) — HITACHI CX900HD

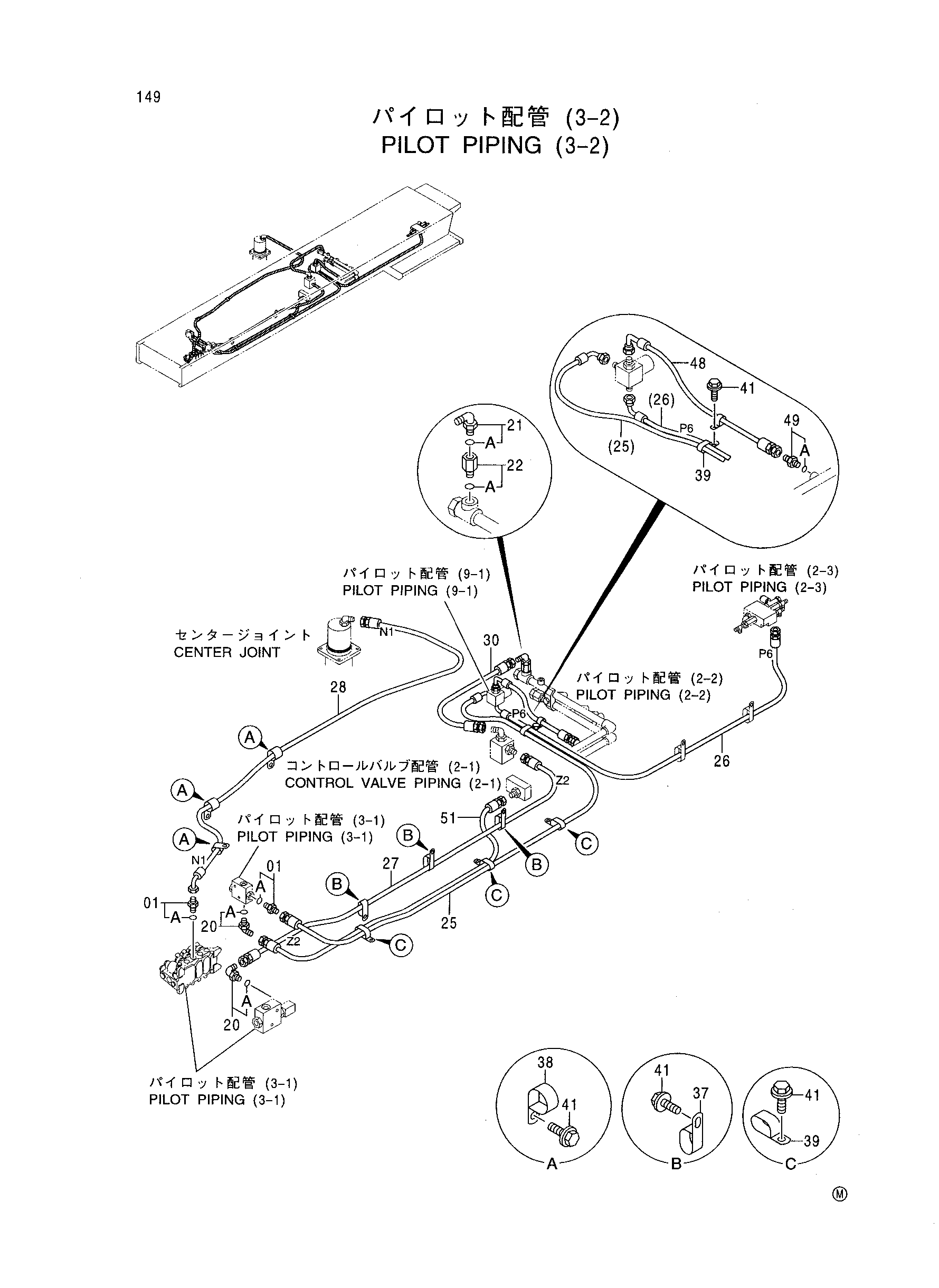

Заводская схема «Пилотные гидролинии (3-2)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200467 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4156434 | Угловой штуцер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154671 | Угловой штуцер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4263454 | Переходник S | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4390216 | Шланг | 1 |
| 26 | 4406250 | Шланг | 1 |
| 27 | 4406242 | Пластиковый шланг | 1 |
| 28 | 4390216 | Шланг | 1 |
| 30 | 4318426 | Нейлоновый шланг | 1 |
| 37 | 4190282 | Зажим | 3 |
| 38 | 4190291 | Зажим | 3 |
| 39 | 4190292 | Зажим | 4 |
| 41 | J011022 | Болт с шайбой | 10 |
| 48 | 4332940 | Шланг | 1 |
| 49 | 4200466 | Адаптер | 1 |
| 49A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | 4357987 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
