Стрела вставка 3M (драглине) — HITACHI CX900HD

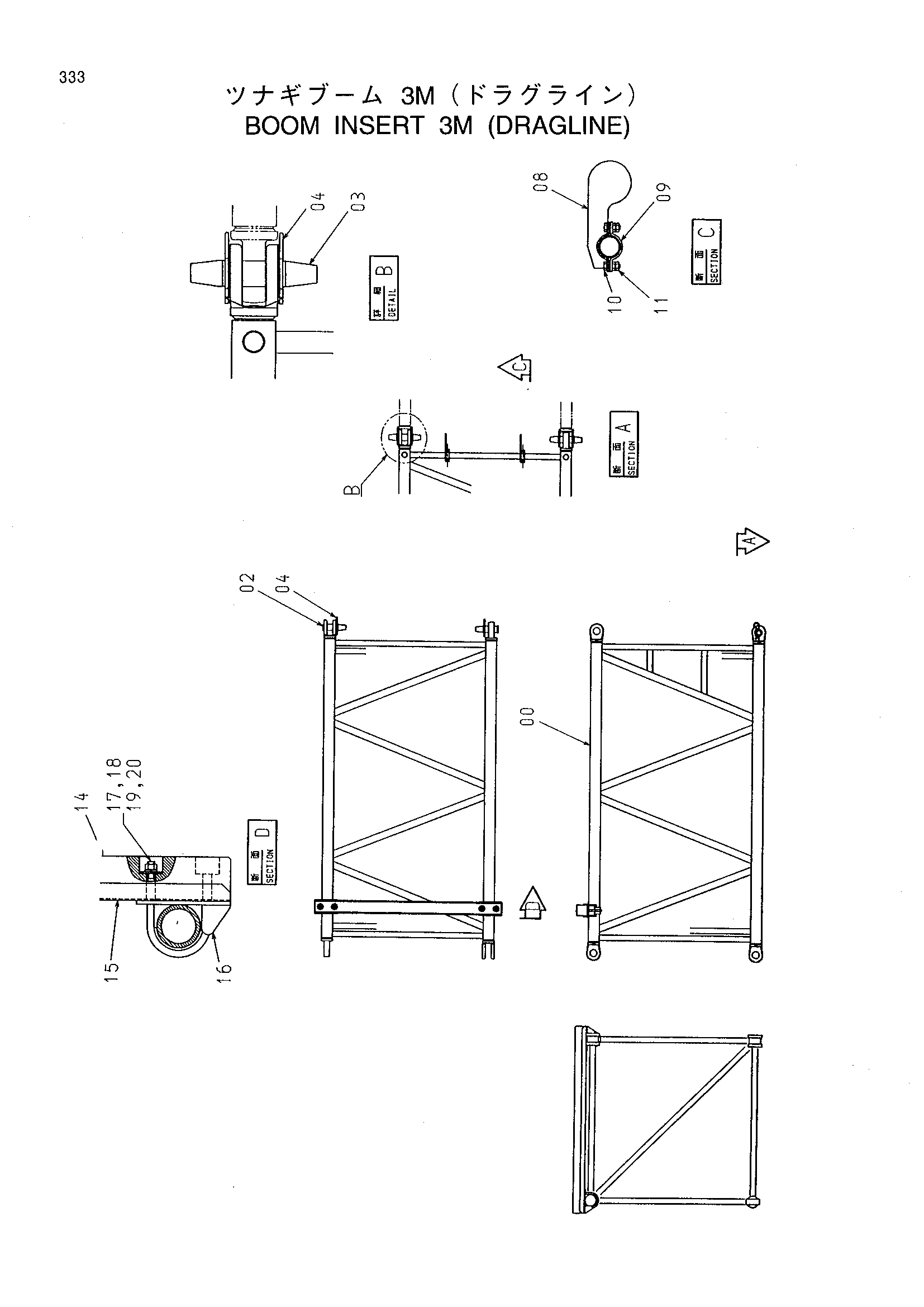

Заводская схема «Стрела вставка 3M (драглине)» для HITACHI CX900HD. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9207071 | Стрела вставка в сборе | 1 | |
| 00 | 7041154 | Стрела вставка | 1 |
| 02 | 4046619 | Палец | 2 |
| 03 | 4112797 | Палец | 2 |
| 04 | 4043750 | Стопорный палец | 6 |
| 08 | 9723588 | Ограничитель | 2 |
| 09 | 4178182 | Хомут трубки | 2 |
| 10 | J901030 | Болт | 4 |
| 11 | J950010 | Гайка | 8 |
| 14 | 4463445 | Буффер | 1 |
| 15 | 4463446 | Опора | 1 |
| 16 | 9743660 | Кронштейн | 2 |
| 17 | 9743670 | U-образный болт | 2 |
| 18 | J217085 | Шайба | 4 |
| 19 | A590916 | Пружинная шайба | 4 |
| 20 | J950016 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900HD и серийный номер машины. Это снижает риск заказа детали другого исполнения.
