Пилотные гидролинии (4-2) — HITACHI CX900

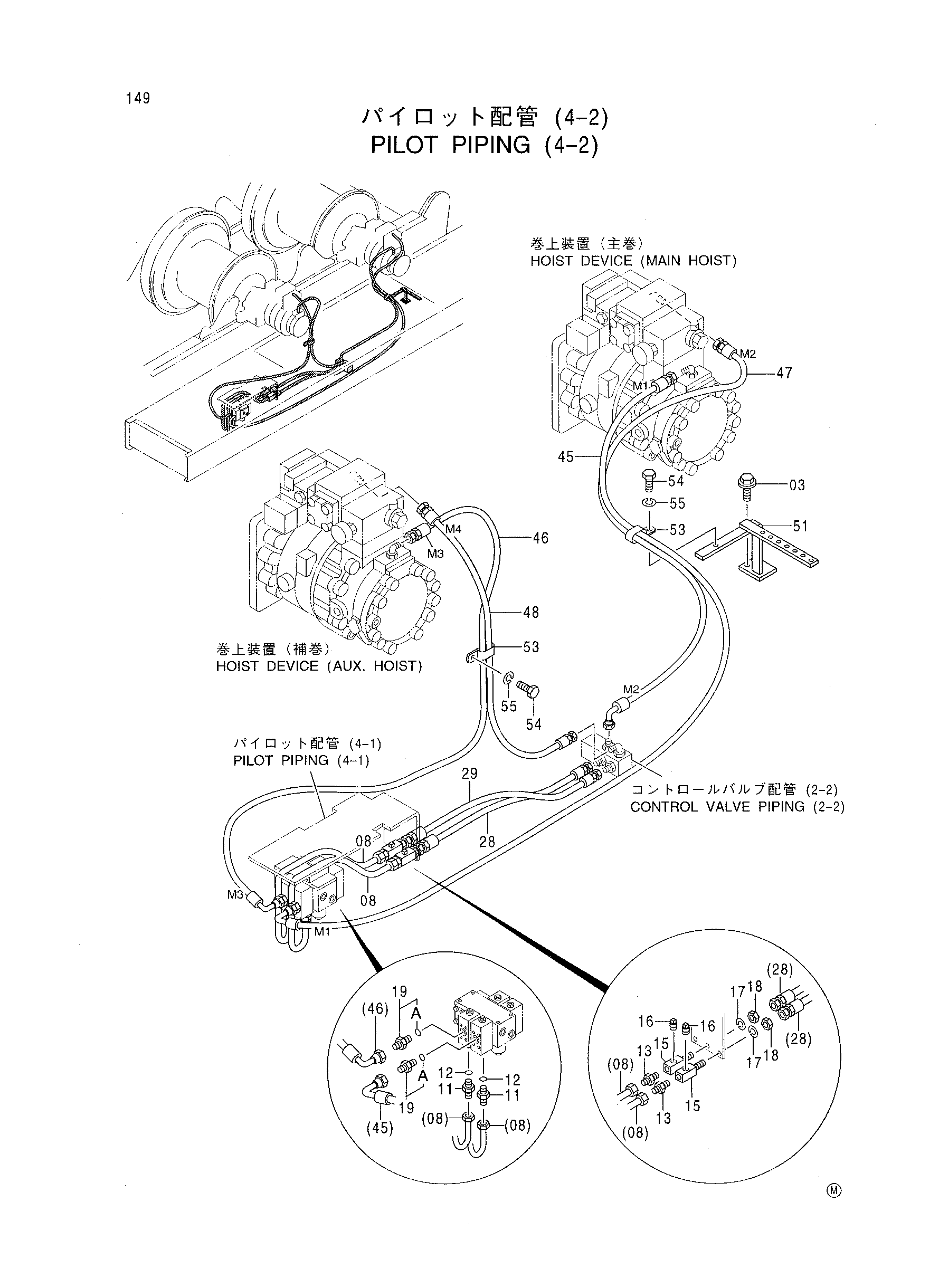

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J011025 | Болт с шайбой | 2 |
| 08 | 3069942 | Трубка | 2 |
| 11 | 4317623 | Штуцер трубки | 2 |
| 12 | 957366 | Уплотнительное кольцо | 2 |
| 13 | 4130170 | Штуцер трубки | 2 |
| 15 | 4338545 | Переходник | 2 |
| 16 | 94-2022 | Пробка | 2 |
| 17 | A590916 | Пружинная шайба | 2 |
| 18 | 4202531 | Гайка | 2 |
| 28 | 4222021 | Нейлоновый шланг | 1 |
| 29 | 4223541 | Нейлоновый шланг | 1 |
| 45 | 4406240 | Пластиковый шланг | 1 |
| 46 | 4247388 | Нейлоновый шланг | 1 |
| 47 | 4254420 | Нейлоновый шланг | 1 |
| 48 | 4318794 | Нейлоновый шланг | 1 |
| 51 | 8069920 | Кронштейн | 1 |
| 53 | 4190292 | Зажим | 2 |
| 54 | J901016 | Болт | 2 |
| 55 | A590910 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
