Электрооборудование (башенный кран) — HITACHI CX900

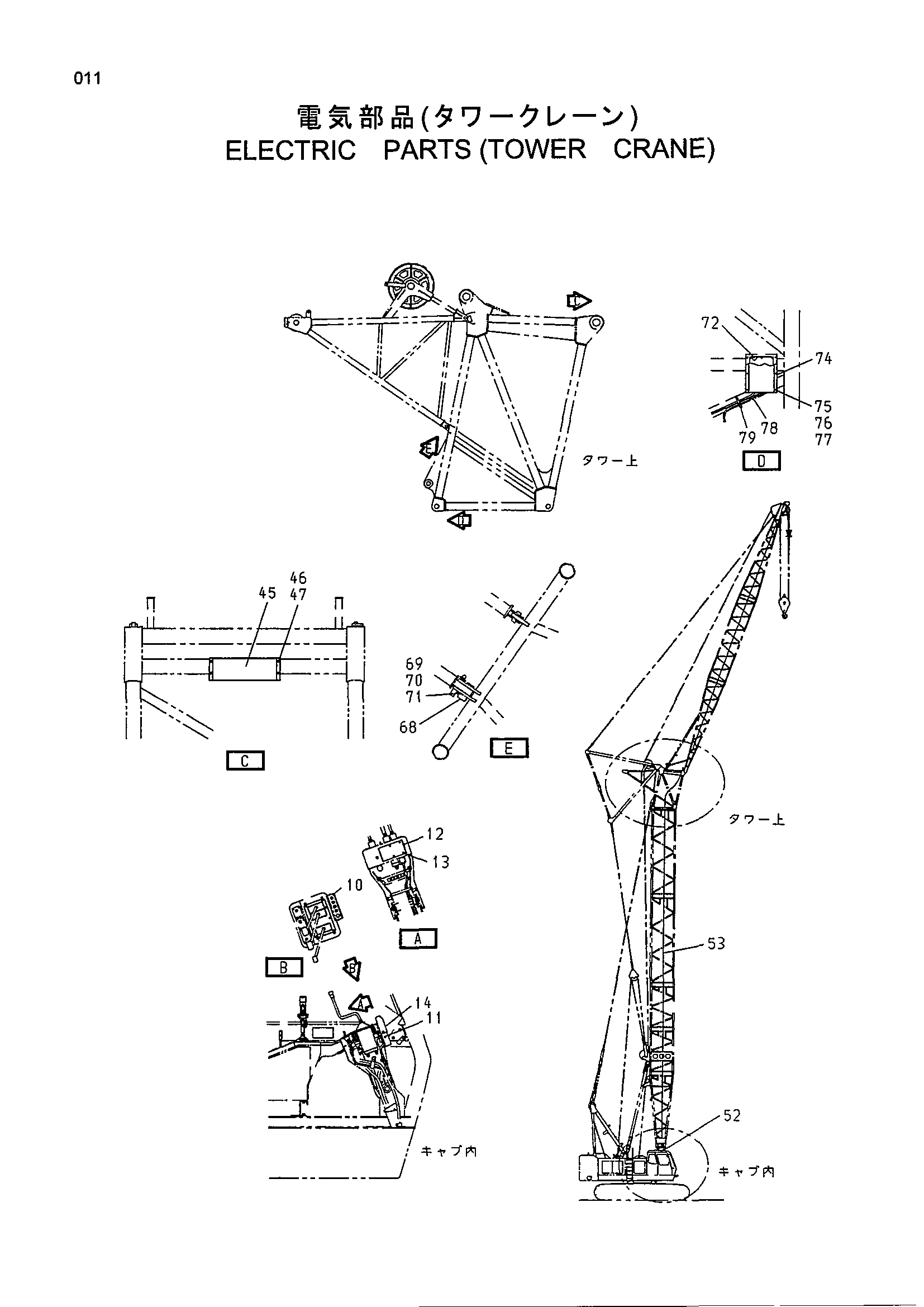

Заводская схема «Электрооборудование (башенный кран)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8086740 | Фонарь | 1 |
| 11 | J650510 | Винт | 6 |
| 12 | 4467483 | Кронштейн | 1 |
| 13 | J450614 | Винт с шайбой | 4 |
| 14 | 3094143 | Крышка | 1 |
| 45 | 4465087 | Короб клемма | 1 |
| 46 | J900812 | Болт | 8 |
| 47 | A590908 | Пружинная шайба | 8 |
| 52 | 4465090 | Жгут проводов | 1 |
| 53 | 4465431 | Жгут проводов | 1 |
| 68 | 4466137 | Лоад-скале | 1 |
| 69 | X4246 | Стопорная пластина | 1 |
| 70 | J901225 | Болт | 2 |
| 71 | A590912 | Пружинная шайба | 2 |
| 72 | M340613 | Болт с внутренним шестигранником | 4 |
| 74 | 8085189 | Крышка | 1 |
| 75 | J900825 | Болт | 6 |
| 76 | 4030364 | U-образная гайка | 6 |
| 77 | A590108 | Плоская шайба | 6 |
| 78 | 4458428 | Жгут проводов | 1 |
| 79 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
