Трубопроводы системы смазки (портал) — HITACHI CX900

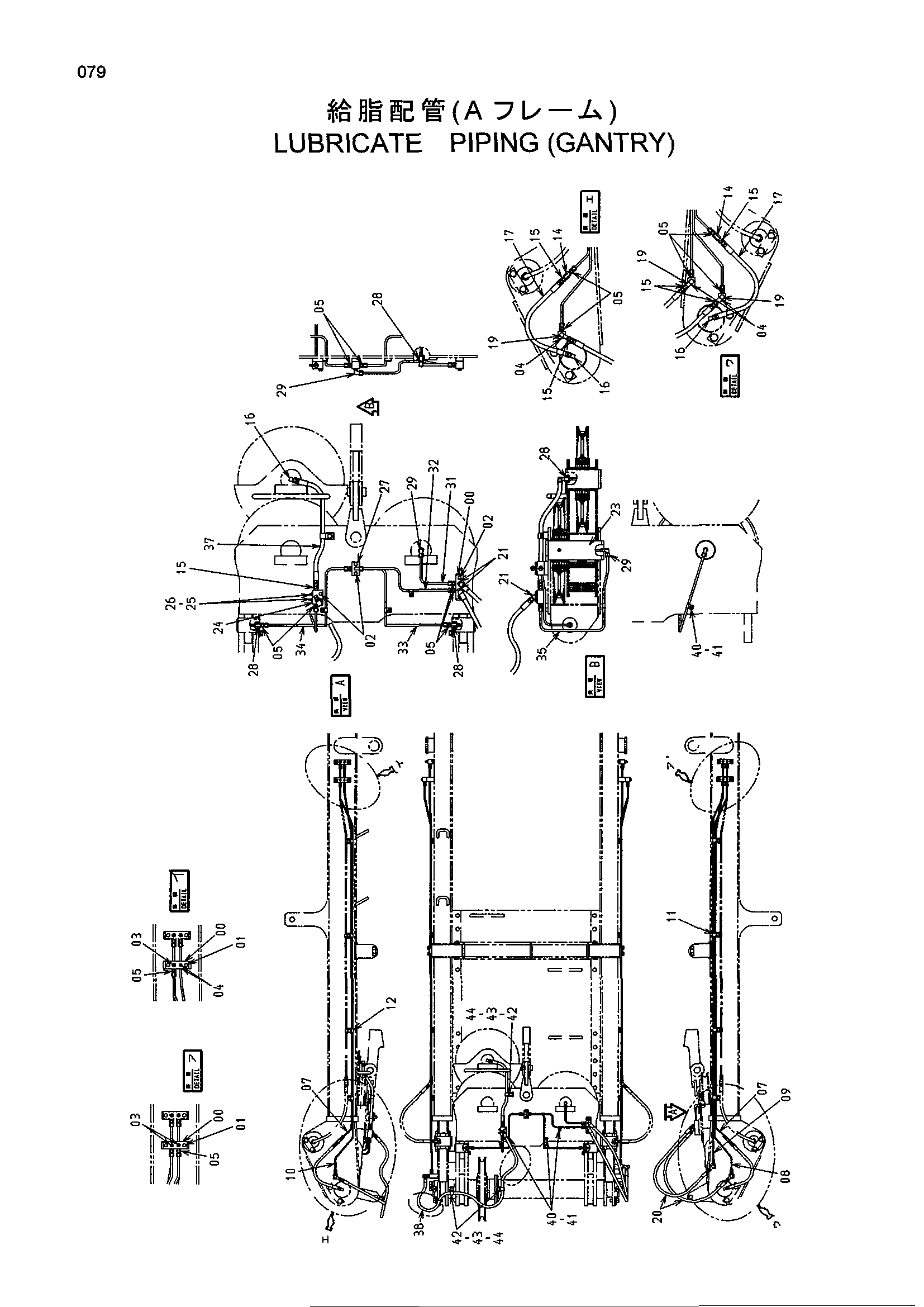

Заводская схема «Трубопроводы системы смазки (портал)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4034462 | Угловой штуцер | 3 |
| 01 | J010850 | Болт с шайбой | 4 |
| 02 | J010845 | Болт с шайбой | 6 |
| 03 | J75482 | Пресс-маслёнка | 3 |
| 04 | 94-2011 | Пробка | 5 |
| 05 | 4130169 | Штуцер трубки | 15 |
| 07 | 4447061 | Трубка | 2 |
| 08 | 4447102 | Трубка | 1 |
| 09 | 4447114 | Трубка | 1 |
| 10 | 4447118 | Трубка | 1 |
| 11 | 4447286 | Хомут | 4 |
| 12 | 4447308 | Хомут | 4 |
| 14 | 94-0675 | Разъём S | 2 |
| 15 | 94-1301 | Адаптер | 6 |
| 16 | 94-1401 | Угловой штуцер | 3 |
| 17 | 4062815 | Шланг | 2 |
| 19 | 4370091 | Соединение свивел | 3 |
| 20 | 4060516 | Шланг | 2 |
| 21 | 94-1501 | Угловой штуцер | 3 |
| 23 | 4447266 | Палец | 1 |
| 24 | 4447277 | Коллектор | 1 |
| 25 | M450625 | Установочный винт | 2 |
| 26 | M500605 | Гайка | 2 |
| 27 | 4447279 | Коллектор | 1 |
| 28 | 4078859 | Переходник | 4 |
| 29 | 4130175 | Штуцер трубки | 3 |
| 31 | 4447048 | Трубка | 1 |
| 32 | 4447052 | Трубка | 1 |
| 33 | 4447058 | Трубка | 1 |
| 34 | 4447059 | Трубка | 1 |
| 35 | 4447060 | Трубка | 1 |
| 37 | 4022544 | Шланг | 1 |
| 38 | 4072745 | Шланг | 1 |
| 40 | 4000854 | Зажим трубка | 4 |
| 41 | M430610 | Винт | 4 |
| 42 | 4190273 | Зажим | 3 |
| 43 | J901020 | Болт | 3 |
| 44 | A590910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
