Боковой варк (правый) — HITACHI CX900

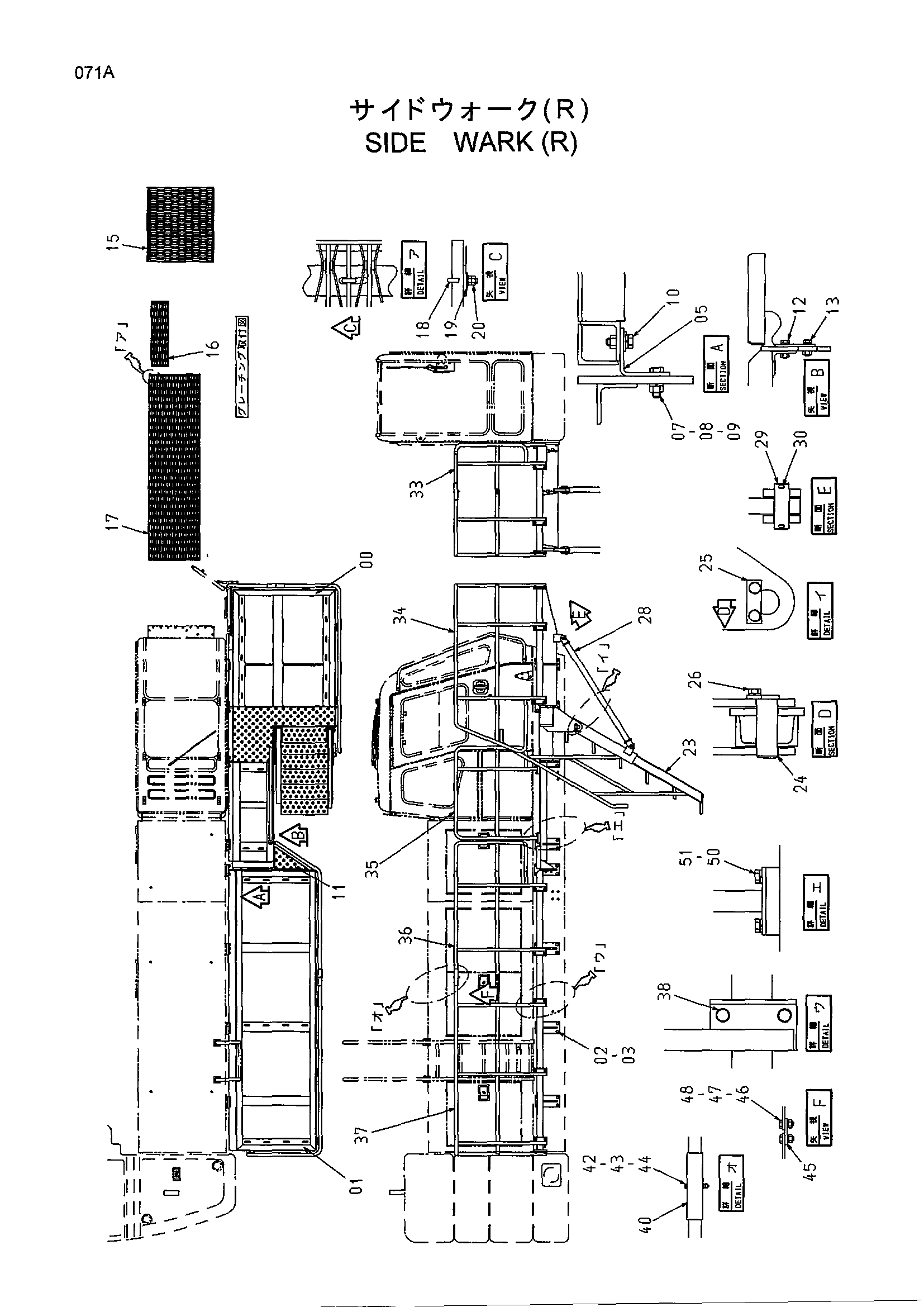

Заводская схема «Боковой варк (правый)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007412 | Ступень | 1 |
| 01 | 6019672 | Ступень | 1 |
| 02 | J901645 | Болт | 32 |
| 03 | A590916 | Пружинная шайба | 32 |
| 05 | 4397761 | Кронштейн | 1 |
| 07 | J901240 | Болт | 3 |
| 08 | A590912 | Пружинная шайба | 3 |
| 09 | J950012 | Гайка | 3 |
| 10 | J031235 | Болт с шайбой | 3 |
| 11 | 8082312 | Ступень | 1 |
| 12 | J011240 | Болт с шайбой | 2 |
| 13 | J011235 | Болт с шайбой | 2 |
| 15 | 4446389 | Катвалк | 3 |
| 16 | 4397726 | Катвалк | 1 |
| 17 | 4446391 | Катвалк | 2 |
| 18 | 4346517 | Крюк | 28 |
| 19 | J217083 | Шайба | 28 |
| 20 | J950010 | Гайка | 56 |
| 23 | 6019679 | Лестница | 1 |
| 24 | 4397723 | Палец | 2 |
| 25 | X4245 | Стопорная пластина | 2 |
| 26 | J011020 | Болт с шайбой | 4 |
| 28 | 9749569 | Стойка | 2 |
| 29 | 4397720 | Палец | 4 |
| 30 | A765040 | Шплинт | 8 |
| 33 | 7039486 | Поручень | 1 |
| 34 | 8082246 | Поручень | 1 |
| 35 | 8082247 | Поручень | 1 |
| 36 | 8082248 | Поручень | 1 |
| 37 | 8082249 | Поручень | 1 |
| 38 | J011230 | Болт с шайбой | 22 |
| 40 | 4141515 | Трубка | 2 |
| 42 | A590106 | Плоская шайба | 4 |
| 43 | M500605 | Гайка | 4 |
| 44 | J900660 | Болт | 2 |
| 45 | 4141516 | Пластина | 2 |
| 46 | J901230 | Болт | 4 |
| 47 | A590912 | Пружинная шайба | 4 |
| 48 | J950012 | Гайка | 4 |
| 50 | J901230 | Болт | 4 |
| 51 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
