Пилотные гидролинии (10) — HITACHI CX900

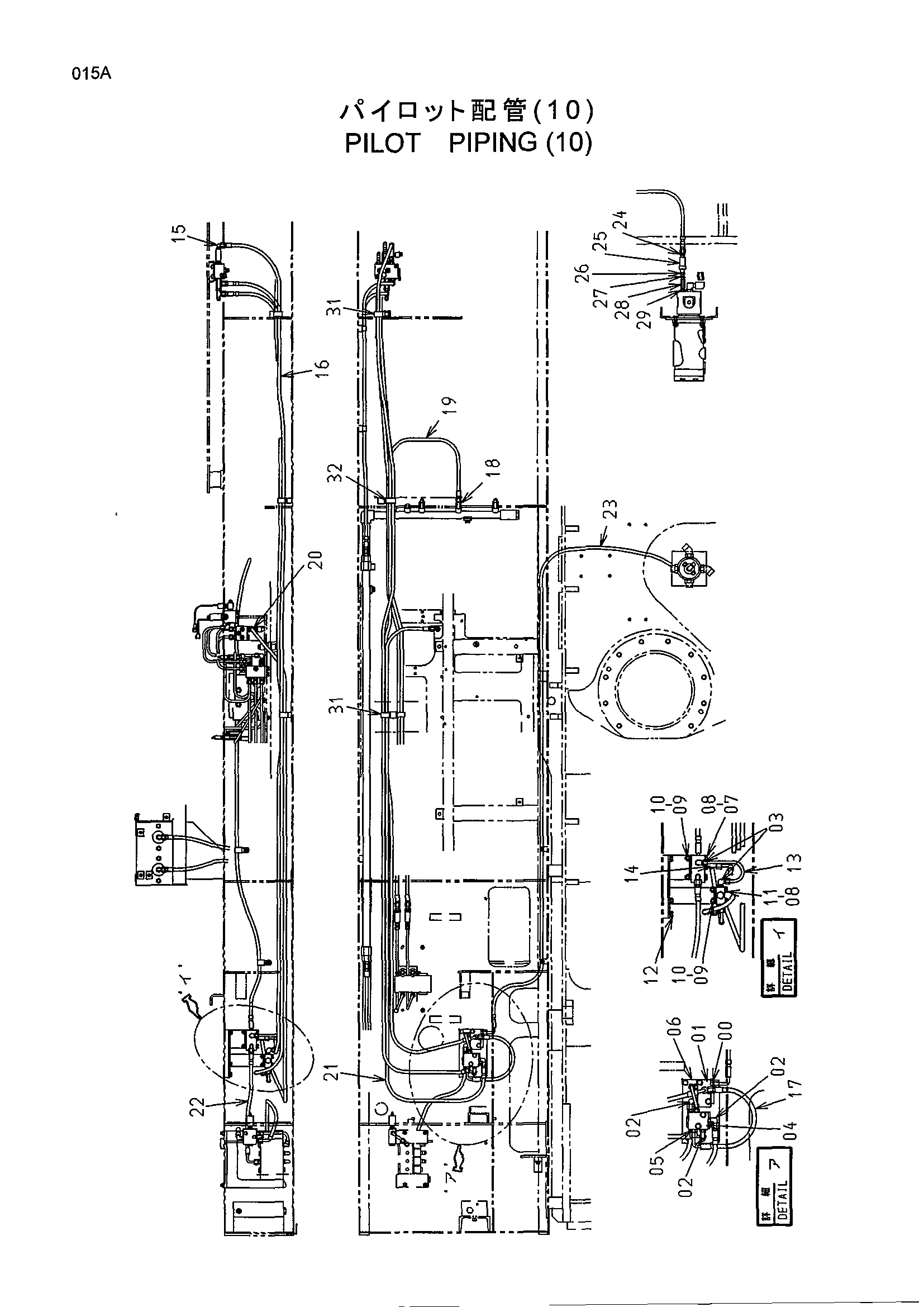

Заводская схема «Пилотные гидролинии (10)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4200467 | Адаптер | 1 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | 4207238 | Клапан | 1 |
| 02 | 4156434 | Угловой штуцер | 3 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4317622 | Штуцер трубки | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4368190 | Пилотный клапан | 1 |
| 05 | 4200467 | Адаптер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 8067214 | Кронштейн | 1 |
| 07 | J901075 | Болт | 2 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 10 | J950010 | Гайка | 4 |
| 11 | J901055 | Болт | 2 |
| 12 | J011025 | Болт с шайбой | 4 |
| 13 | 4376061 | Трубка | 1 |
| 14 | 4207300 | Тройник | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4225487 | Шланг | 1 |
| 17 | 4300565 | Шланг | 1 |
| 18 | 4276965 | Адаптер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4293938 | Шланг | 1 |
| 20 | 4307265 | Тройник | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4270448 | Шланг | 1 |
| 22 | 4327461 | Шланг | 1 |
| 23 | 4313358 | Шланг | 1 |
| 24 | 4314096 | Адаптер | 1 |
| 25 | 4022908 | Самоуплотняющееся соединение | 1 |
| 25A | 4072596 | Колпачок | 1 |
| 26 | 4022907 | Самоуплотняющееся соединение | 1 |
| 26A | 4072595 | Колпачок | 1 |
| 27 | 94-1601 | Переходник | 1 |
| 28 | 485382 | Адаптер | 1 |
| 29 | 4152200 | Адаптер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4190264 | Зажим | 2 |
| 32 | 4190291 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
