Каталог запчастей HITACHI
Башенный кран ропес — HITACHI CX900

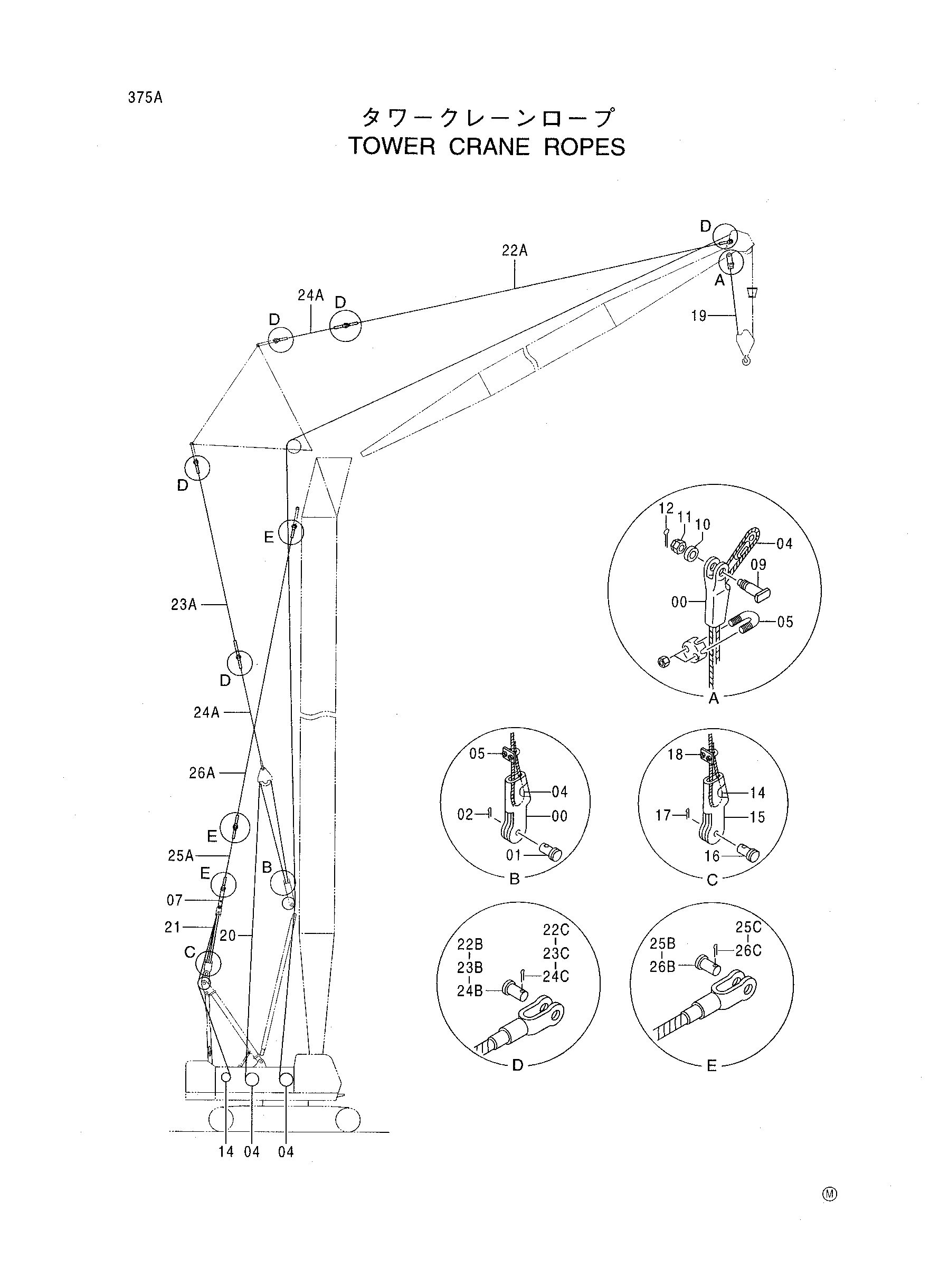

Заводская схема «Башенный кран ропес» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2011693 | Разъём канат | 2 |
| 01 | 4106850 | Палец | 1 |
| 02 | A761080 | Шплинт | 1 |
| 04 | 4097430 | Ведге | 4 |
| 05 | 94-2909 | Зажим провод | 2 |
| 07 | 9751556 | Тяга | 2 |
| 09 | 4387083 | Палец | 1 |
| 10 | 4114408 | Шайба | 1 |
| 11 | 4137247 | Гайка катхле | 1 |
| 12 | A766063 | Шплинт | 1 |
| 14 | 4340032 | Вегде | 2 |
| 15 | 3070315 | Разъём канат | 1 |
| 16 | 4116567 | Палец | 1 |
| 17 | A768071 | Шплинт | 1 |
| 18 | 94-2907 | Зажим канат | 1 |
| 19 | 4410733 | Канат провод | 1 |
| 20 | 4191197 | Канат провод | 1 |
| 21 | 4189295 | Канат провод | 1 |
| 22A-C | 9175716 | Канат подвесной 19.0M | 2 |
| 22A | 8074359 | Канат подвесной | 1 |
| 22B | 4408055 | Палец | 2 |
| 22C | A768080 | Шплинт | 2 |
| 23A-C | 9180351 | Канат подвесной 9.5M | 2 |
| 23A | 8076089 | Канат подвесной | 1 |
| 23B | 4408055 | Палец | 1 |
| 23C | A768080 | Шплинт | 1 |
| 24A-C | 9175713 | Канат подвесной 3.0M | 4 |
| 24A | 8074356 | Канат подвесной | 1 |
| 24B | 4408055 | Палец | 1 |
| 24C | A768080 | Шплинт | 1 |
| 24A-C | 9175714 | Канат подвесной 6.0M | 4 |
| 24A | 8074357 | Канат подвесной | 1 |
| 24B | 4408055 | Палец | 1 |
| 24C | A768080 | Шплинт | 1 |
| 24A-C | 9175715 | Канат подвесной 9.0M | 4 |
| 24A | 8074538 | Канат подвесной | 1 |
| 24B | 4408055 | Палец | 1 |
| 24C | A768080 | Шплинт | 1 |
| 25A-C | 9175897 | Канат подвесной 1.5M | 2 |
| 25A | 8074452 | Канат подвесной | 1 |
| 25B | 4403399 | Палец | 1 |
| 25C | A761090 | Шплинт | 1 |
| 26A-C | 9174463 | Канат подвесной 3.0M | 2 |
| 26A | 8073892 | Канат подвесной | 1 |
| 26B | 4403399 | Палец | 1 |
| 26C | A761090 | Шплинт | 1 |
| 26A-C | 9174464 | Канат подвесной 6.0M | 4 |
| 26A | 8073893 | Канат подвесной | 1 |
| 26B | 4403399 | Палец | 1 |
| 26C | A761090 | Шплинт | 1 |
| 26A-C | 9174465 | Канат подвесной 9.0M | 4 |
| 26A | 8073894 | Канат подвесной | 1 |
| 26B | 4403399 | Палец | 1 |
| 26C | A761090 | Шплинт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
