Боковой рама — HITACHI CX900

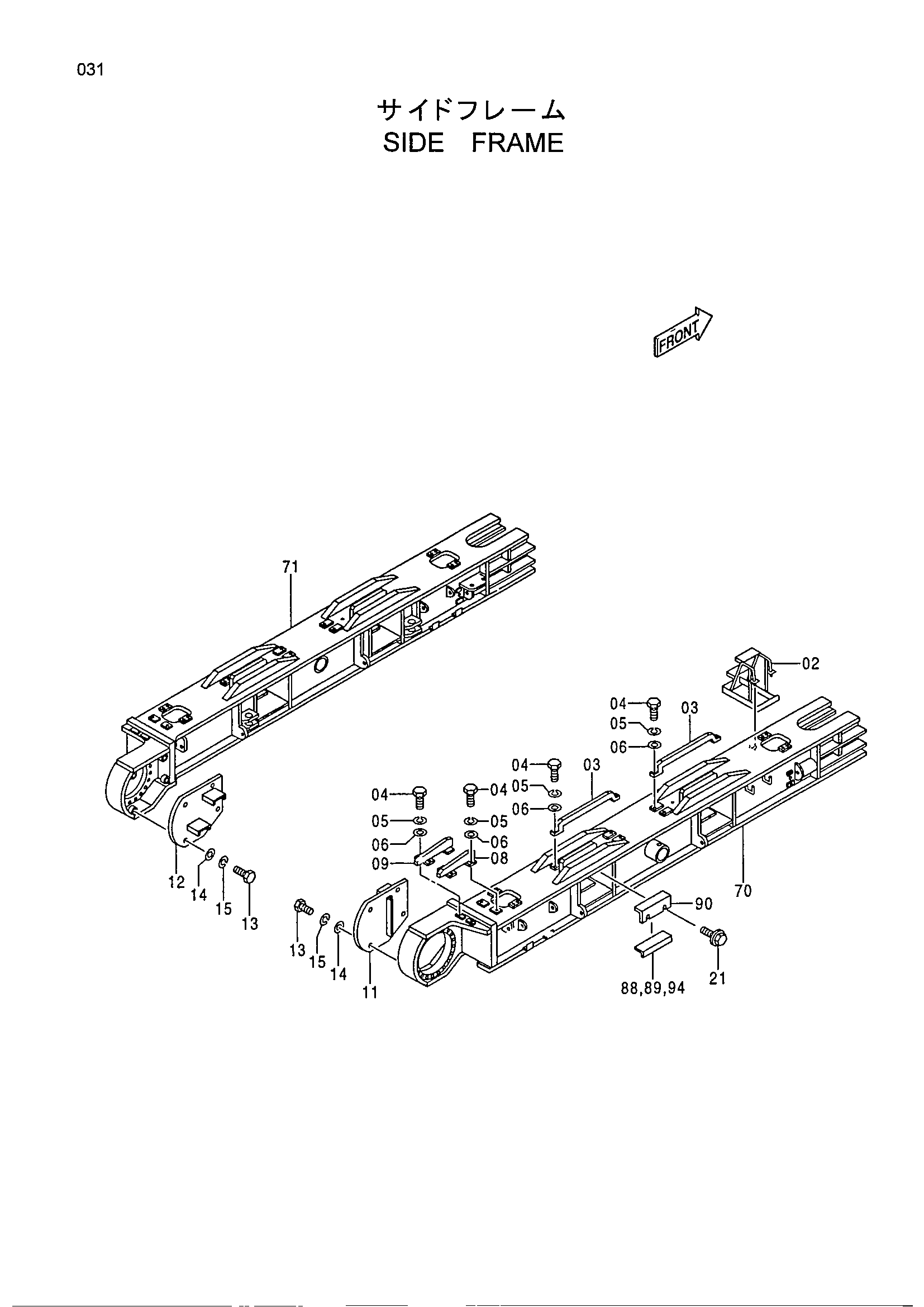

Заводская схема «Боковой рама» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8057958 | Ступень | 2 |
| 03 | 4225885 | Направляющая башмак | 8 |
| 04 | J912045 | Болт | 24 |
| 05 | A590920 | Пружинная шайба | 24 |
| 06 | A590120 | Плоская шайба | 24 |
| 08 | 9730598 | Направляющая башмак(правый) | 2 |
| 09 | 9730599 | Направляющая башмак(левый) | 2 |
| 11 | 8044101 | Крышка (правый) | 1 |
| 12 | 8044100 | Крышка (левый) | 1 |
| 13 | J901635 | Болт | 8 |
| 14 | A590116 | Плоская шайба | 8 |
| 15 | A590916 | Пружинная шайба | 8 |
| 21 | J031230 | Болт с шайбой | 8 |
| 70 | 5005484 | Рама боковой (правый) | 1 |
| 71 | 5005485 | Рама боковой (левый) | 1 |
| 88 | 4247950 | Регулировочная шайба | 4 |
| 89 | 4247951 | Регулировочная шайба | 4 |
| 90 | 4361163 | Регулировочная шайба | 4 |
| 94 | 4328677 | Регулировочная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
