Подвес (портал) — HITACHI CX900

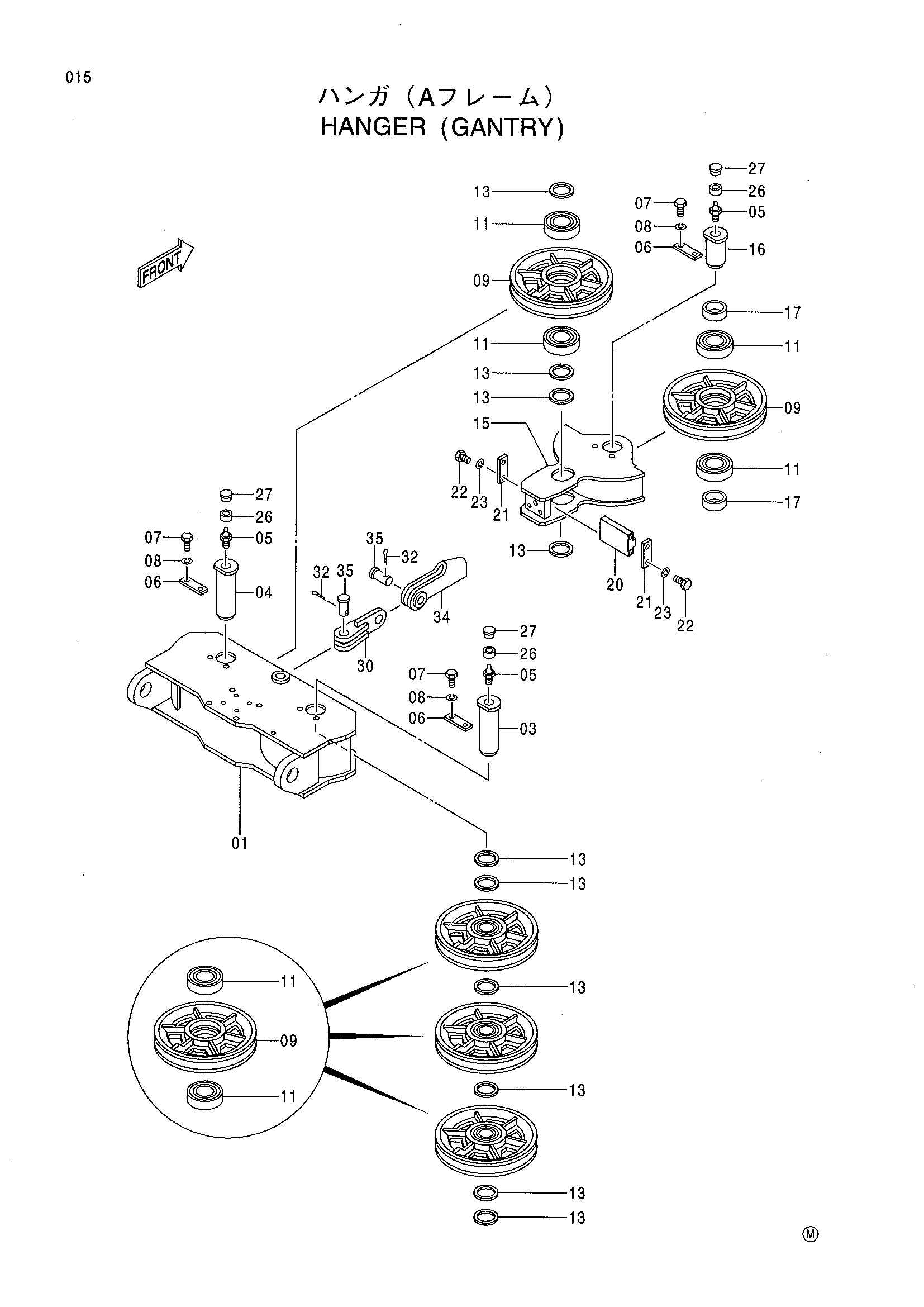

Заводская схема «Подвес (портал)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7034759 | Подвес | 1 |
| 03 | 3035751 | Палец | 1 |
| 04 | 4190715 | Палец | 1 |
| 05 | J75481 | Пресс-маслёнка | 3 |
| 06 | 4135186 | Пластина | 3 |
| 07 | J901225 | Болт | 6 |
| 08 | A590912 | Пружинная шайба | 6 |
| 09 | 3080918 | Канатный блок | 5 |
| 11 | 944922 | Шариковый подшипник | 10 |
| 13 | 442617 | Проставка | 10 |
| 15 | 7014316 | Подвес | 1 |
| 16 | 4176671 | Палец | 1 |
| 17 | 4159397 | Проставка | 2 |
| 20 | 3029537 | Пластина | 1 |
| 21 | 4159399 | Пластина | 2 |
| 22 | J901025 | Болт | 4 |
| 23 | A590910 | Пружинная шайба | 4 |
| 26 | 4130686 | Втулка | 3 |
| 27 | 4105912 | Колпачок | 3 |
| 30 | 9725626 | Концевой вилка | 1 |
| 32 | A768063 | Шплинт | 2 |
| 34 | 3070315 | Разъём канат | 1 |
| 35 | 4116567 | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
