Снятие противовеса гидроцилиндр детали (2) — HITACHI CX900

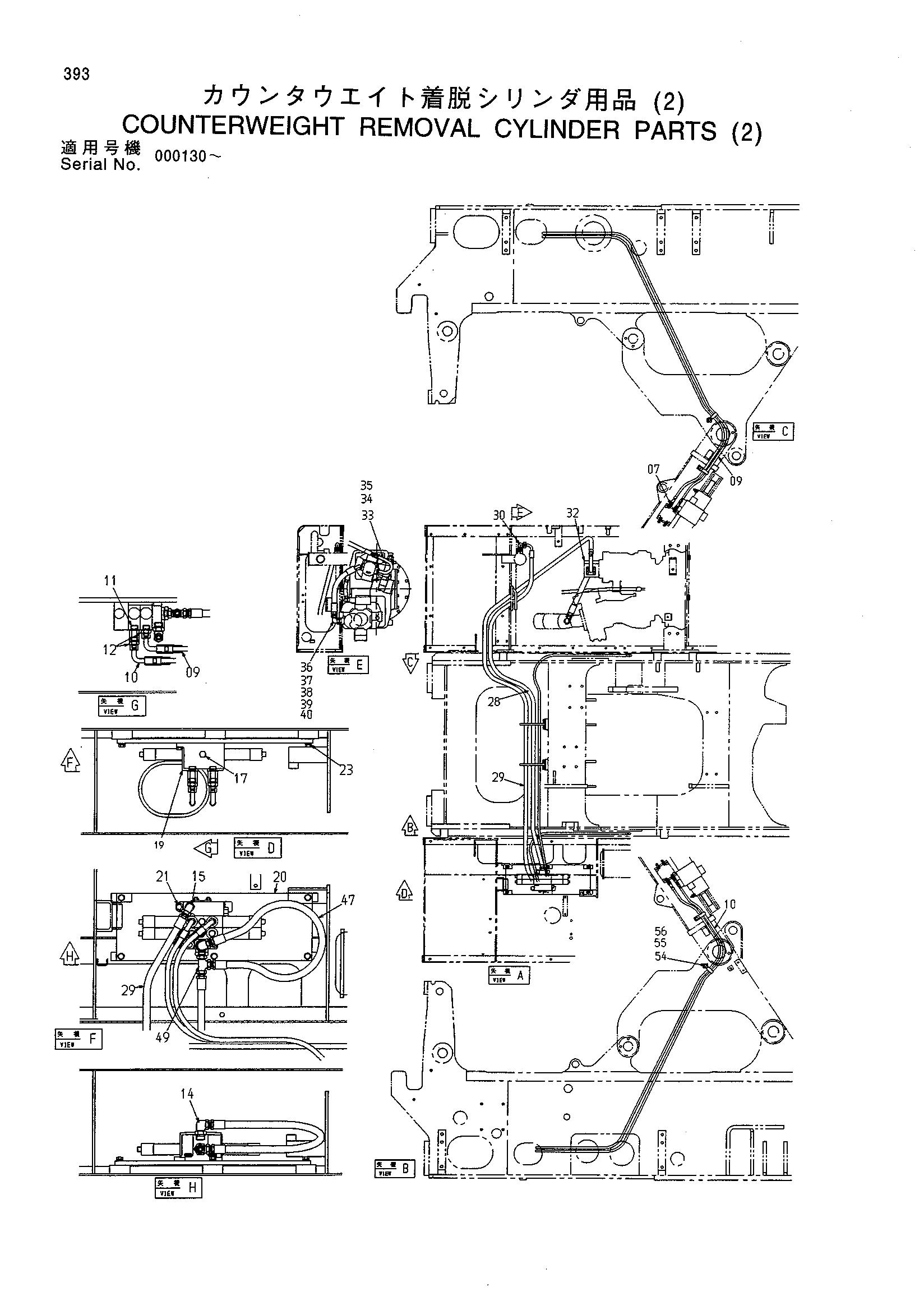

Заводская схема «Снятие противовеса гидроцилиндр детали (2)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4200466 | Адаптер | 4 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4451114 | Шланг | 2 |
| 10 | 4451116 | Шланг | 2 |
| 11 | 4406267 | Переходник | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200469 | Адаптер | 4 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4353073 | Угловой штуцер | 1 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 4154672 | Угловой штуцер | 1 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4093624 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4396170 | Гидрораспределитель | 1 |
| 20 | 4450813 | Кронштейн | 1 |
| 21 | J011035 | Болт с шайбой | 3 |
| 23 | J021035 | Болт с шайбой | 5 |
| 28 | 4424084 | Шланг | 1 |
| 29 | 4305292 | Шланг | 1 |
| 30 | 4353073 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4418849 | Шестерённый насос | 1 |
| 33 | 9743183 | Трубка | 1 |
| 34 | A811030 | Уплотнительное кольцо | 1 |
| 35 | M341036 | Болт с внутренним шестигранником | 4 |
| 36 | 4427112 | Шланг | 1 |
| 37 | 4169596 | Угловой штуцер | 1 |
| 37A | 4506429 | Уплотнительное кольцо | 1 |
| 38 | 986910 | Разъёмный фланец | 2 |
| 39 | 971489 | Уплотнительное кольцо | 1 |
| 40 | M341028 | Болт с внутренним шестигранником | 4 |
| 47 | 4375328 | Шланг | 1 |
| 49 | 4217343 | Тройник | 1 |
| 49A | 4506418 | Уплотнительное кольцо | 1 |
| 54 | 4190266 | Зажим | 4 |
| 55 | J901020 | Болт | 4 |
| 56 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
