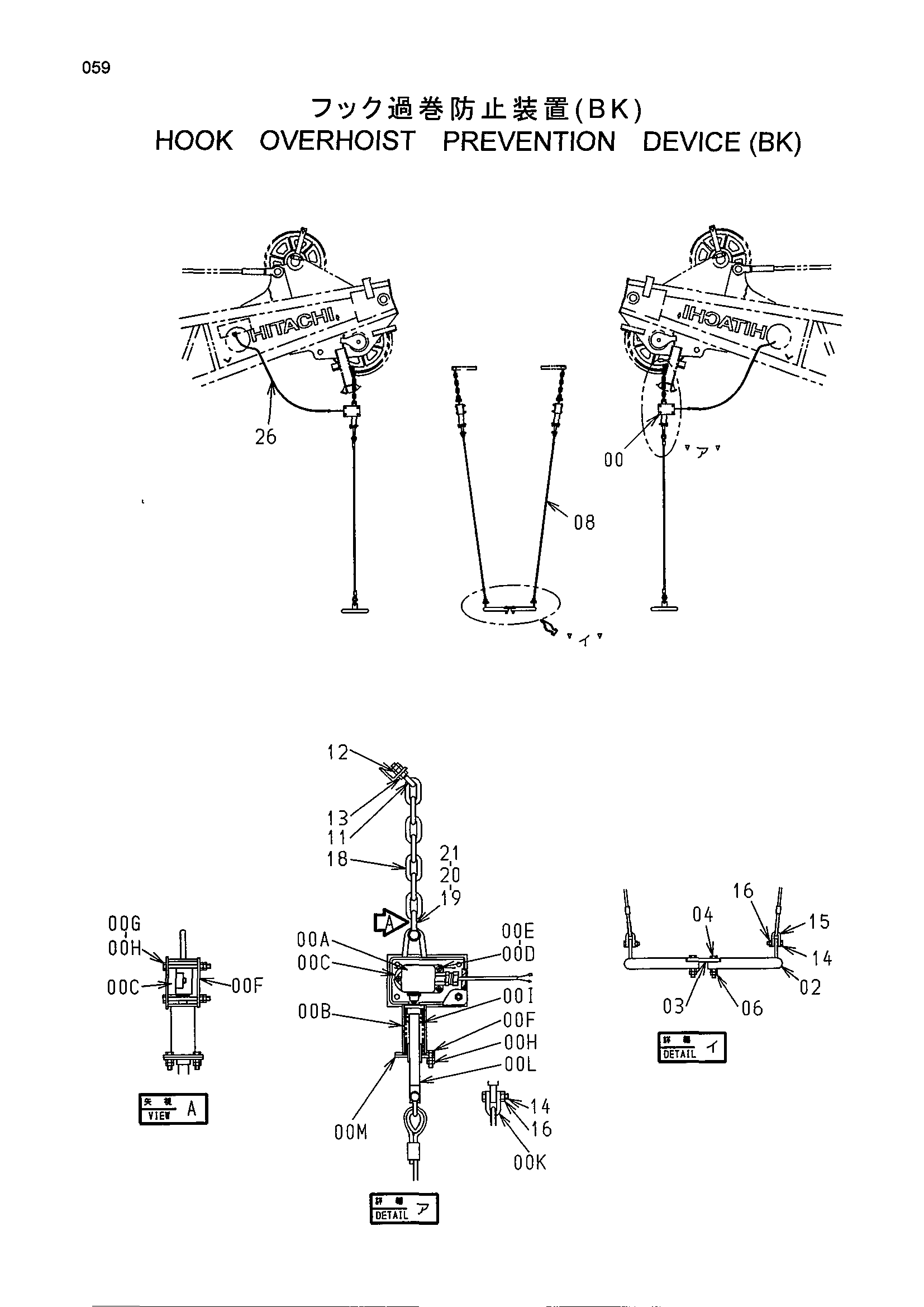

Крюк ограничитель подъёма предотвращение устройство (BK) — HITACHI CX900
Заводская схема «Крюк ограничитель подъёма предотвращение устройство (BK)» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9152175 | Выключатель в сборе | 2 |
| 00A | 4370878 | Выключатель концевой | 1 |
| 00B | 8050052 | Короб | 1 |
| 00C | 4205194 | Пластина | 1 |
| 00D | M430640 | Винт | 3 |
| 00E | A590906 | Пружинная шайба | 3 |
| 00F | 4205192 | Крышка | 1 |
| 00G | J900890 | Болт | 4 |
| 00H | M500807 | Гайка | 14 |
| 00I | 4240874 | Пружина | 1 |
| 00J | J900830 | Болт | 3 |
| 00K | 4048478 | Серьга | 1 |
| 00L | 4323210 | Ответная планка | 1 |
| 00M | 9741447 | Крышка | 1 |
| 02 | 8077149 | Груз | 1 |
| 03 | 4423729 | Пластина | 1 |
| 04 | J901265 | Болт | 2 |
| 06 | J950012 | Гайка | 4 |
| 08 | 9743245 | Канат подвесной | 2 |
| 11 | 4450815 | U-образный болт | 2 |
| 12 | J950010 | Гайка | 8 |
| 13 | J950010 | Гайка | 4 |
| 14 | J901045 | Болт | 4 |
| 15 | 4048478 | Серьга | 2 |
| 16 | M660010 | U-образная гайка | 4 |
| 18 | 4397449 | Цепь | 2 |
| 19 | 4048479 | Серьга | 2 |
| 20 | J901250 | Болт | 2 |
| 21 | M660012 | U-образная гайка | 2 |
| 26 | 4450461 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
