Кабина платформа — HITACHI CX900

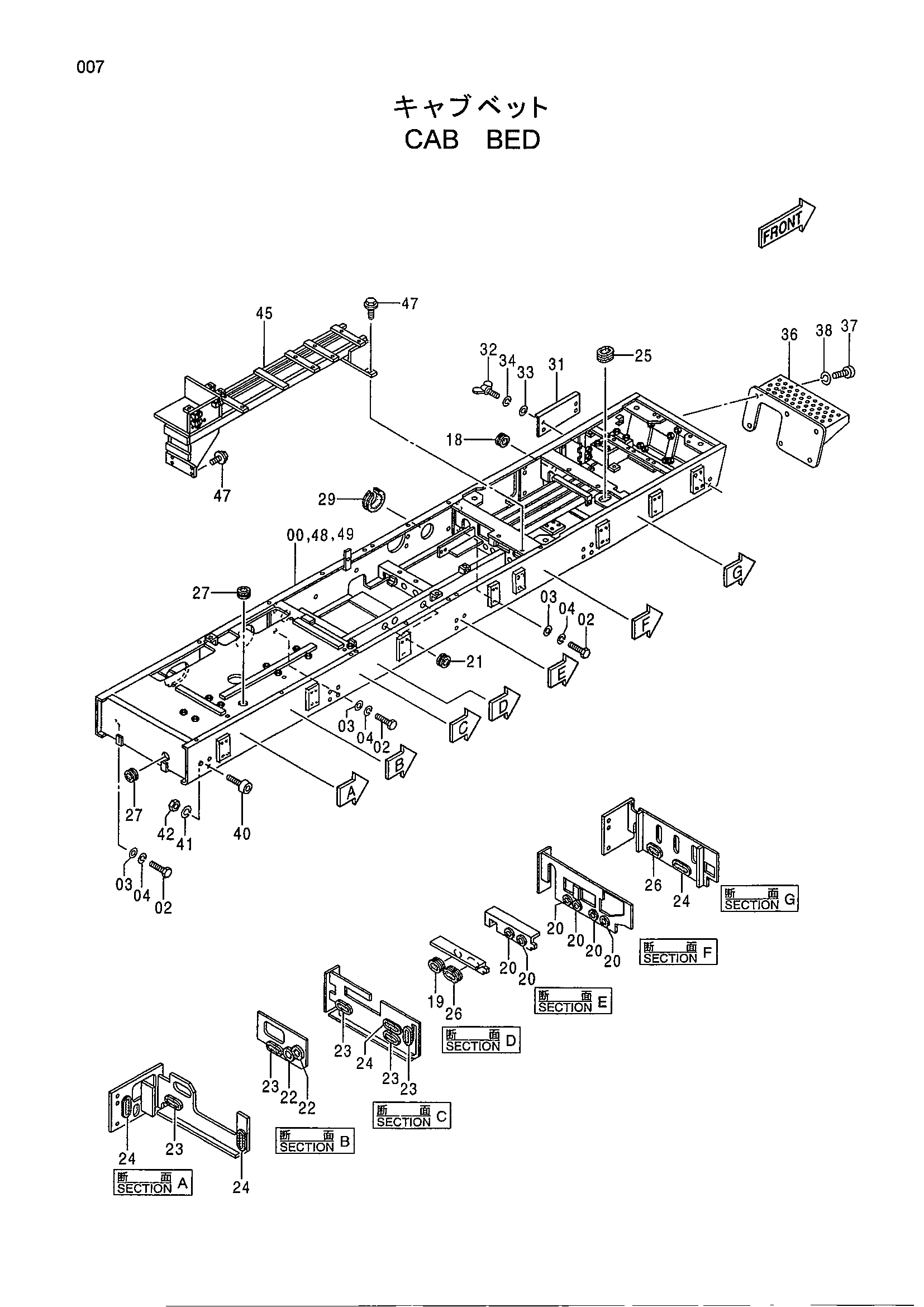

Заводская схема «Кабина платформа» для HITACHI CX900. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5006451	Платформа кабина	1
02	J912050	Болт	12
03	4018545	Шайба	12
04	A590920	Пружинная шайба	12
06	8068313	Ступень	1
07	3078623	Кронштейн	2
08	4338267	Палец	2
09	A590116	Плоская шайба	2
10	4022700	Стопорный палец	2
12	4340080	Пластина	2
13	J011225	Болт с шайбой	4
14	J901240	Болт	2
15	J950012	Гайка	2
18	4375460	Резиновая втулка	1
19	4357608	Резиновая втулка	1
20	4203587	Резиновая втулка	6
21	4209294	Резиновая втулка	3
22	4211191	Резиновая втулка	2
23	4209956	Резиновая втулка	5
24	4213560	Резиновая втулка	4
25	4270921	Резиновая втулка	1
26	4213559	Резиновая втулка	2
27	4207839	Резиновая втулка	2
29	4406145	Резиновая прокладка	1
31	4345844	Крышка	1
32	M361030	Болт винг	4
33	A590910	Пружинная шайба	4
34	A590110	Плоская шайба	4
36	7034914	Ступень	1
37	4345743	Болт	6
38	A590910	Пружинная шайба	6
40	4389283	Болт	12
41	A590912	Пружинная шайба	12
42	J950012	Гайка	12
45	6018206	Стойка	1
47	J031040	Болт с шайбой	6
48	6019701	Платформа кабина (2)	1
49	8082321	Платформа кабина (3)	1

Для точного подбора сообщите каталожный номер, модель HITACHI CX900 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
